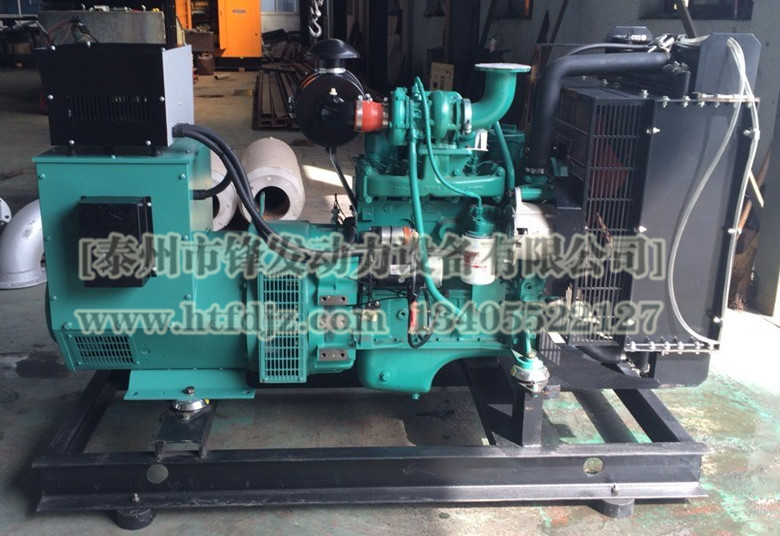

機組型號
|
FFDL-50GF
|
|
輸出功率（50HZ）
|
50KW/62.5KVA
|
標準配置
總體描述
● 發動機 （ 4BTA3.9-G2 )
● 滿足環境溫度40℃水箱散熱器，皮帶驅動冷卻風扇
帶風扇安全護罩
● 24V充電發電機
● 發電機：單軸承發電機，IP22防護等級，H級絕緣
● 減震器、消音器一套
● 干式空氣過濾器、雙燃油過濾器、機油過濾器、
冷卻過濾器
● 發電輸出斷路器
● 控制系統
● 12V 免維護啟動電瓶及電瓶連接線一套
● 隨機使用資料一份
發電機組主要參數
我公司采用東風康明斯柴油發動機作動力，標配自啟動型。
機組型號 : FFDL-50GF
輸出功率 : 50KW
額定電壓 : 400/230V
額定電流 : 91A
額定頻率 : 50Hz
功率因素 : 0.8（滯后）
啟動方式 : 24V直流電啟動
調壓方式 : AVR
機油類型 : 夏季15W-40\冬季20W-40
機油容量 : 11L
燃油類型 : 0°以上用0#（0°以下根據環境溫度）
機組尺寸 : 2000*750*1300 mm 僅供參考
機組重量 : 850KG 僅供參考
機組結構 : 機組采用一體式結構，底座選用高強度鋼材料制
作，冷卻風扇及電池充電機全部設有保護罩。
使用環境條件
海拔高度 : ≤1000m
環境溫度 : -15℃～40℃
相對濕度 : ≤90%
生產標準 : GB/T2820、GB/T12786-1991
穩態電壓調整率 : ≤+1%
穩態頻率調整率 : ≤+1%
穩態電壓波動率 : ≤+0.5%
穩態頻率波動率 : ≤+0.5%
瞬態電壓調整率 : -15%～+20%
瞬態頻率調整率 : -15%～+20%
電壓穩定時間 : ≤1S
頻率穩定時間 : ≤3S
柴油機主要參數
柴油機廠家 : 東風康明斯
柴油機型號 : 4BTA3.9-G2
輸出功率 : 55KW
柴油機轉速 : 1500 rpm
柴油機型式 : 直列4缸、四沖程、直噴、增壓水冷
冷卻系統 : 滿足環溫40℃水箱散熱器，皮帶驅動冷卻風扇
調速系統 : 電子調速
啟動方式 : 24V直流電啟動
過濾系統 : 干式空濾、燃油過濾、機油過濾、冷卻液過濾
缸徑及行程 : 102*120mm
燃油消耗率 : ≤200g/kw.h
發電機主要參數
產品符合GB755，BS5000，VDE0530，NEMAMG1-22，IEC34-1，CSA22.2和AS1359標準
發電機品牌 : 上海斯坦福
發電機型號 : STF-50
材 質 : 100%純銅線制造
勵磁方式 : 無刷自勵
額定功率 : 50KW
額定電壓 : 400/230V
額定頻率 : 50HZ
額定電流 : 91A
相數和接線 : 三相四線，Y型繞接
繞組節距 : 2/3
功率因素 : 0.8
絕緣等級 : H級
防護等級 : IP22
控制系統
產品說明
眾智HGM6110功能強大的高檔市電失效自啟動模塊
顯示發動機、發電機、市電和機組功率的全部參數
HGM6110是市電失效自啟動控制模塊，用于控制調型的發動機，提供先進發動機檢測和保護功能
該系列產品堪稱工業設計的完美典范，不但造型美觀、性能卓越、功能強大，而且面板和菜單的設計簡單易懂，容易操作。改進的功能包括了實時時鐘，以加強事件記錄功能和監控；以太網通訊方式可以降低監控成本；維護保養功能可在發動機發生重大事故之前發出聲音報警提醒操作人員
功能簡述
1）顯示 ： 顯示三相電壓、三相電流、發電機功率、頻率、轉速
2）指示 ： 發電機組電源指示、供電指示、各類故障報警指示；
3) 狀態選擇 ： 自動／手動／測試自由轉換；
4）手動 ： 手動啟動，手動合閘，分閘，停機；
5）自動 ： 自動市電檢測，自動啟動，自動停機；
6）自動保護功能： 水高溫、低油壓、過電流、過負載等保護功能。
