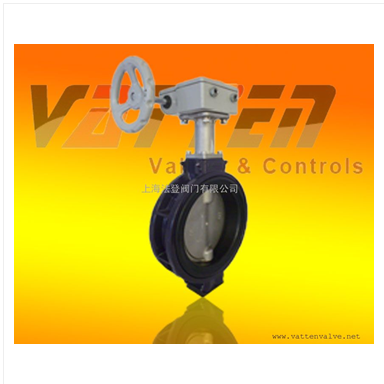

手動鋁合金閥門、防結露蝶閥、過冷凝水閥門

手動鋁合金閥門、防結露蝶閥、過冷凝水閥門

產品價格：￥1000（人民幣）

規格：VT1AHW61A

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海法登閥門有限公司

誠信商家

會員級別：

金牌會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海法登閥門有限公司

商鋪名稱：上海法登閥門有限公司

聯系人：宋艷惠（小姐）

聯系手機：

固定電話：

企業郵箱：2167508046@qq.com

聯系地址：上海市閔行區江川路621號

郵編：

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

手動鋁合金閥門、防結露蝶閥、過冷凝水閥門

品牌：vatten		型號：VT1AHW61A		加工定制：否
	結構形式：垂直板式		材質：球墨鑄鐵		連接形式：對夾
	適用介質：水		壓力環境：常壓		工作溫度：常溫
	驅動方式：氣動		流動方向：雙向		類型：二通式
	公稱通徑：50 mm		口徑：50		安裝尺寸：GB
	標準：國標		零部件及配件：執行器		用途：止回

鋁合金蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用鋁合金環代替橡膠環，適用于暖通、中央空調上下水成套設備，廣乏應用于：水、氣、油、化工、冶煉、能源、造船、電力、石油、水處理、建筑等各行業。
公稱通徑：50～300（2″～ 12″）
公稱壓力：1.0/1.6/2.0Mpa
適用溫度：-10℃～150℃
驅動方式：手柄、蝸輪、電動、氣動
適用介質：淡水、海水、食品、天然氣、醇類、鹽類、酸、堿、油、蒸汽、空氣等

產品詳細說明

　可選材料

主要零部件	材質	適用規格	主要零部件	材質	適用規格
閥體	球墨鑄鐵灰鑄鐵鑄鋼不銹鋼	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm	閥桿	不銹鋼416 不銹鋼316 不銹鋼304 碳鋼鍍鎳磷	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm
閥板	不銹鋼CF8 不銹鋼CF8M 球墨鑄鐵鍍鎳磷球墨鑄鐵覆尼龍鋁青銅	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm	閥座	丁腈橡膠NBR 乙丙橡膠EPDM 氟橡膠VITON 硅橡膠SEP 耐熱EPDM 耐磨EPDM	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm

密封副適用介質，溫度推薦表

密封副材質

適用溫度

介質類型及適用程度

突出特性

淡
水

海
水

鹽
類

強
堿

弱
堿

強
酸

弱
酸

天
然
氣

醇
類

空
氣

蒸
汽

油
類

食
品

閥座

丁腈

-12oC~82oC

A

A

A

B

A

D

B

A

C

A

D

A

B

耐油

三元乙丙

-35oC~135oC

A

A

A

A

A

C

A

B

B

A

A

C

A

耐老化

耐腐蝕三元乙丙

-35oC~160oC

A

A

A

A

A

A

A

B

B

A

A

C

A

耐腐蝕、耐老化

氟橡膠

-23oC~135oC

A

A

A

C

A

C

A

A

C

A

A

A

A

耐高溫、耐腐蝕

聚四氟乙烯

-10oC~150oC

A

A

A

A

A

A

A

A

A

A

A

A

A

耐腐蝕、耐高溫

蝶板

球鐵電鍍

-30oC~350oC

B

D

C

D

C

D

C

B

A

B

A

A

C

耐熱

球鐵尼龍覆層

-30oC~100oC

A

A

A

A

A

D

A

A

C

A

D

A

A

抗蝕、耐磨、減摩

鋁青銅

-273oC~232oC

A

B

C

D

C

D

B

A

A

A

A

A

C

耐熱、耐腐蝕

不銹鋼

-268oC~316oC

A

B

C

C

B

C

A

A

A

A

A

A

A

耐高溫、耐腐蝕

A非常適用B適用C有限適用D不適用

采標目錄

項目名稱	采用標準	可選標準
設計制造驗收	GB/T 12238-1989	ISO/DIN 10631-1991
閥門結構長度	GB/T 12221-1989	ISO 5752-1988
閥門法蘭連接	GB 9113-1988	ISO7005. 2
閥門檢驗	GB/T 13927-1992	ISO/DIN 5208-1987
閥門標志	GB 12220-1989	ISO 5209-1987
驅動裝置連接	GB 12223-1989	ISO/DIN 5211-1989
閥門供貨要求	GB/T 12252	————

VT系列閥門外形主要參數單位：mm

規格 DN		H1	H2	H3	H4	D1	D2	Φ1	Φ2	Φ3	Φ4	Φ5	L1	L2	B1	B	n-M	總重
(mm)	(inch)						A											A
50	2	70	130	30	22	125	92	12.6	57	70	4-6.7	18	42.6	32	3	9	4-M16	2.1
65	2.5	76	143	30	22	145	106	12.6	57	70	4-6.7	18	45.6	47	3	9	4-M16	2.4
80	3	89	155	30	22	160	122	12.6	57	70	4-6.7	18	45.6	65	3	9	4-M16	2.6
																	8-M16
100	4	104	170	30	-	180	150	15.78	70	90	4-10	18	51.6	91	5	-	8-M16	4.5
125	5	120	190	30	-	210	177	18.95	70	90	4-10	18	55.6	112	5	-	8-M16	6.8
150	6	132	210	30	-	240	204	18.95	70	90	4-10	23	55.6	146	5	-	8-M20	8.3
200	8	167	243	39	-	295	260	22.13	89	115	4-14	23	59.6	194	5	-	8-M20	13
																	12-M20
250	10	202	282	39	-	350	314	28.48	89	115	4-14	23	67.6	242	8	-	12-M20	18.8
						355						26					12-M24
300	12	239	310	39	-	400	370	31.65	108	140	4-14	23	77.6	292	8	-	12-M20	29
						410						26					12-M24

注：表格中每格兩個數值分別表示PN1.0MPa/PN1.6MPa兩種壓力下的參數值。
