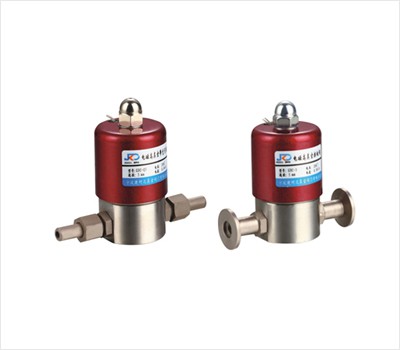

GDC-Q5型、GDC-5型電磁真空閥|GDC電磁閥|真空Q5電磁閥
　　GDC-Q5型電磁高真空帶充氣閥連接在高低真空系統上，該閥通電閥板打開，同時封閉充氣口，將P、A端管路接通；斷電時閥板關閉，切斷P、A端管路，保證系統的真空度，同時打開充氣口，通過F端向A端充氣。
　　GDC-5型電磁高真空擋板閥連接在高低真空管路上，用來接通或切斷真空系統的氣流。
　　GDC-Q5型、GDC-5型真空閥適用的工作介質為潔凈的空氣和非腐蝕性氣體。

詳細說明

? 主要技術性能

型號 GDC-Q5 GDC-5 通徑（DN） 5 適合范圍（Pa） 105～6.7x10-4 閥門漏率(Pa.L/S) ≤1.3x10-4 電源電壓（V/Hz） 220/50 線圈溫升（℃） ≤65 安裝位置 任意 連接標準 1）GB4982；2）焊接式連接

? 連接及外形尺寸

GDC-Q5型、GDC-5型電磁真空閥|GDC電磁閥|真空Q5電磁閥


本實用新型涉及一種閥門鑄造上模，它包括模組件，所述模組件包括模具本體、開設于所述模具本體上表面且向內凹陷的型腔、開設于所述模具本體兩個對應側面上的第一凹槽以及開設于所述模具本體另一側面上的第二凹槽；兩塊第一支撐板，每塊所述第一支撐板可拆卸地安裝在所述模具本體的側面上且與所述第一凹槽相對應；所述第一支撐板上表面開設有向內凹陷的支撐槽；第二支撐板，所述第二支撐板固定在所述模具本體的另一側面上，它的上表面開設有向內凹陷的對合凹槽；第三支撐板，所述第三支撐板固定在所述模具本體）的側面上且與所述第二支撐板相對設置。這樣利用模組件的多種凹槽并在凹槽處固定支撐板，這樣能夠緩沖冷熱溫差而導致的形變。
