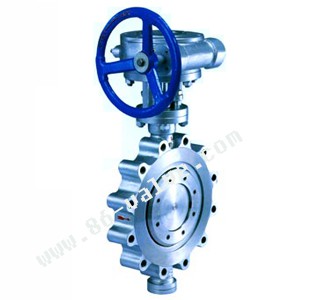

D815（830）H型美標蝶閥

D815（830）H型美標蝶閥

產品價格：￥579（人民幣）

規格：D815（830）H型

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

上海奇眾閥門制造有限公司

誠信商家

會員級別：

標準會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海奇眾閥門制造有限公司

商鋪名稱：上海奇眾閥門制造有限公司

聯系人：石經理（先生）

聯系手機：

固定電話：

企業郵箱：13817855033@139.com

聯系地址：上海市嘉定區江橋鎮金園五路208號

郵編：201803

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

法蘭式多層次金屬硬密封保溫蝶閥|多層次蝶閥|硬密封保溫蝶閥

產品參數說明：

一、用途和特點
　　該系列蝶閥式我公司工程技術人員研制開發的新一代高性能產品，其性能已處于國內外先進水平、廣泛適用于低壓、中壓、高壓、鋼鐵治金、石油、化工、電力等工業管道上作截斷或調節介質流量用。該閥門采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。

二、主要技術參數

公稱通經	DN（in)	2"-36"	2"-36"
公稱壓力	PN(MPa)	150LB	300LB
實驗壓力Ps（MPa）	強度試驗	3.0	7.5
實驗壓力Ps（MPa）	密封試驗	2.2	5.5
適用介質	水、蒸汽、油品、酸堿類、海水等
適用溫度	-40～425℃

三、主要零件材料

名稱	材料
閥體	WCB、CFB、CF8M
閥板	WCB、CFB、CF8M
帆桿	304、316、1Cr13
密封套	316、304
填料	柔性石墨、氟塑料

四、主要連接尺寸

型號	英寸	L		L1		D		D1		D2		H2		H1		H		M	Z-d
型號	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	M	Z-d
D315W/F 連接尺寸	2"	1.72	43	4.25	108	6.00	152	4.75	120.5	3.62	92	4.33	110	11.02	280	13.58	345	M18	4-19
	3"	1.93	49	4.50	114	7.50	190	6.00	152.5	5.00	127	4.92	125	12.40	315	14.96	380	M18	4-19
	4"	2.20	56	5.00	127	9.00	229	7.50	190.5	6.19	157	5.70	145	13.78	350	16.34	415	M20	8-19
	5"	2.50	64	5.50	140	10.00	254	8.50	216	7.32	186	6.50	165	15.35	390	17.91	455	M20	8-22
	6"	2.75	70	5.50	140	11.00	279	9.50	241.5	8.50	216	6.89	175	17.91	455	21.45	545	M20	8-22
	8"	2.80	71	5.90	150	13.50	343	11.75	298.5	10.62	270	8.26	210	20.67	252	24.21	615	M24	8-22
	10"	3.00	76	6.30	160	16.00	406	14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25
	12"	3.38	86	4.00	178	19.00	483	17.00	298.5	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25
	14"	3.63	92	4.20	190	21.00	533	18.75	362	16.25	413	12.60	320	31.50	800	35.43	900	M27	12-29
	16"	4.00	102	8.50	216	23.00	597	21.25	432	18.50	470	13.98	355	34.25	840	38.58	980	M30	16-29
	18"	4.50	114	8.74	222	25.00	635	22.75	476	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32
	20"	5.00	127	9.00	229	27.50	399	25.00	540	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32
	24"	6.06	154	10.50	267	32.00	813	29.50	578	27.25	692	18.70	475	45.51	1155	51.37	1305	M33	20-35
	30"	6.50	165	11.50	292	38.75	985	36.00	635	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35
	32"	7.50	190	12.50	318	41.75	1060	38.50	749.5	36.00	914	24.80	630	56.50	1435	62.40	1585	M39	28-41
	36"	8.00	203	13.00	330	46.00	1168	42.75	914	40.25	1022	26.77	680	62.40	1585	69.48	1765	M20	32-41
D330W/F 連接尺寸	6"	2.75	70					9.50	978	3.50	216	6.89	175	17.91	435	21.45	545	M20	8-22
	8"	2.80	71					11.75	1085	10.62	270	8.26	210	20.67	525	24.21	615	M24	8-22
	10"	3.00	76					14.25	240	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25
	12"	3.38	86					17.00	298	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25
	14"	3.63	92					18.25	362	16.25	413	12.64	320	31.50	800	35.43	900	M27	12-29
	16"	4.00	102					21.25	432	18.50	470	13.98	355	34.25	870	38.58	980	M30	16-29
	18"	4.50	114					22.75	476	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32
	20"	5.00	127					25.00	540	3.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32
	24"	6.06	154					29.50	578	277.25	692	18.70	475	45.51	1156	51.37	1305	M33	20-35
	30"	6.50	165					36.00	635	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35
	36"	8.00	203					42.75	749	40.25	1022	26.77	680	62.40	1585	69.48	1765	M18	32-42

法蘭式多層次金屬硬密封保溫蝶閥|多層次蝶閥|硬密封保溫蝶閥

本實用新型公開了一種閥門與下游管道焊接對口裝置，包括設備本體、前直管段、后直管段、手動截止閥，設備本體包括底板、吊環、管支架Ⅰ、管支架Ⅱ、鏈條；底板的兩端均設有吊環；底板上表面的左、右兩側均設有管支架Ⅰ、管支架Ⅱ，管支架Ⅰ、管支架Ⅱ均通過六角圓柱頭螺釘與底板固定；管支架Ⅰ接近吊環，管支架Ⅱ的一側、底板的前、后側面上設有鏈條，鏈條通過六角圓柱頭螺釘與底板固定；底板左側的管支架Ⅰ、管支架Ⅱ上設有前直管段，底板右側的管支架Ⅰ、管支架Ⅱ上設有后直管段；前直管段、后直管段之間設有手動截止閥。本實用新型用以實現閥門與下游管道焊接對口，結構簡單實用、使用簡便、又能降低施工成本。
法蘭式多層次金屬硬密封保溫蝶閥|多層次蝶閥|硬密封保溫蝶閥
