軌道減振墊片

軌道作用是引導機車車輛運行，直接承接由車輪傳來的荷載，并把它傳遞給路基或橋隧建筑物。軌道必須彈簧功能，主要功能，①控制機械的運動，如內燃機中的閥門彈簧、離合器中的控制彈簧等。②吸收振動和沖擊能量，如汽車、火車車廂下的緩沖彈簧、聯軸器中的吸振彈簧等。③儲存及輸出能量作為動力，如鐘表彈簧等。④用作測力元件，如測力器、彈簧秤中的彈簧等。彈簧的載荷與變形之比稱為彈簧剛度，剛度越大，則彈簧越硬。彈簧是機械和電子行業中廣泛使用的一種彈性元件，彈簧在受載時能產生較大的彈性變形，把機械功或動能轉化為變形能，而卸載后彈簧的變形消失并回復原狀，將變形能轉化為機械功或動能。測量功能我們知道，在彈性限度內，彈簧的伸長（或收縮）跟外力成正比。利用彈簧這一性質制成彈簧秤。復位功能，彈簧在外力作用下發生形變，撤去外力后，彈簧就能恢復狀態。很多工具和設備都是利用彈簧這一性質來復位的。例如，許多建筑物大門的合頁上都裝了復位彈簧人們進出后，門會自動復位。人們還利用這一功能制成了自動傘、自動鉛筆等用品，十分方便。此外，各種按鈕和按鍵也少不了復位彈簧。帶動功能，機械鐘表，發條玩具都是靠上緊發條帶動。當發條被上緊時發條產生彎曲形變，存儲一定的彈性勢能。釋放后，彈性勢能轉變為動能，通過傳動裝置帶動轉動。在玩具槍和發令槍和軍用槍支也是利用彈簧的之一性質工作的。緩沖功能，在機車汽車車架與車輪之間裝有彈簧，利用彈簧的彈性來減緩車輛的顛簸。發聲功能，當空氣從口琴，手風琴中的簧孔中流動時，沖擊簧片，簧片震動發出聲音。緊壓功能，觀察各種電器開關會發現，開關的兩個觸頭中，必然有一個出頭裝有彈簧，以保證兩個出頭緊密接觸，是導通良好。如果接觸不良，接觸處的電阻變大，電流通過時產生的熱量變大，嚴重時還會是接觸處的金屬融化。卡口燈頭的兩個金屬柱都裝有彈簧也是為了接觸良好；至于螺口燈頭的中心金屬片以及所有插座的接插金屬片都是簧片，其功能都是使雙方緊密接觸，以保持到同良好。在盒式磁帶中，有一塊磷青銅的簧片，利用它彎曲形變時產生的彈力使磁頭與磁帶密切接觸。在訂書機中有一個長螺旋彈簧它的作用一方面是頂緊釘書釘，另一方面是當最前面的釘被推出后，可以將后面的釘送到最前面以備釘舒適推出，這樣，就能自動的將一個個釘推到最前面，直到釘全部推出為止。許多機器自動供料，自動步槍中的子彈自動上膛都靠彈簧的這種功能。此外，像夾衣服的夾子，圓珠筆，鋼筆套上的夾片都利用彈簧的緊壓功能夾在衣服上。

昆山艾力克斯的橡膠墊板生產非常注重質量控制和管理。我們的橡膠墊板主要有：天然橡膠、合成橡膠、丁苯膠、氯丁膠、復合橡膠、EVA、塑料、塑膠、HDPE、高密度聚乙烯等材料生產。尺寸按照圖紙或樣品來制造。生產完全按照料ISO9001-2008質量體系來控制，我們還獲得中國的鐵路產品生產許可證。我們擁有全套檢測設備，以確保我們所有的橡膠墊板產品品質，達到客戶的要求。昆山艾力克斯鐵路配件有限公司是一家通過ISO9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統： 1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。 2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。 3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。 4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。

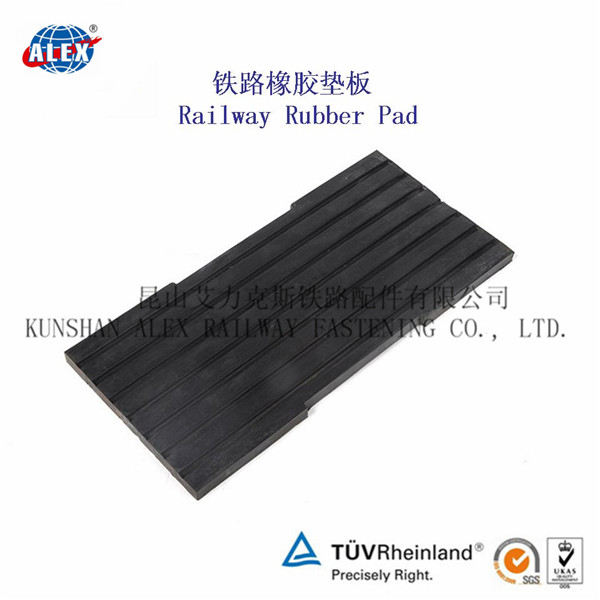

橡膠墊板（塑膠墊板、塑料墊板、減震墊板、絕緣墊板）

一、橡膠墊板的概述

鐵路軌道結構用橡膠墊板（以下簡稱“橡膠墊板”）是軌道結構中的重要部件，安裝在鋼軌和混凝土軌枕之間，它的主要作用是緩沖車輛通過路軌時所產生的高速振動和沖擊，保護路基和軌枕，并對信號系統進行電絕緣，另外橡膠墊板由于長期裸露于大氣中，因此要求具有良好的耐自然老化及耐寒、耐熱性能，地鐵用橡膠墊板具有良好的減震低噪音等性能。

二、橡膠墊板特點

橡膠墊板的特點：

1、減震性、防老化性、耐磨性、穩固性、抗高低溫性較強，產品有天然橡膠、丁苯膠、氯丁膠、HDPE、EVA、高密度聚乙烯等組合，產品彈性高，且在各種溫度下不易變形或斷裂。

2、使用周期長，維修和更換成本低。

3、型號齊全，適用43KG、50KG、60KG等各種鋼軌以及木枕、混凝土枕等各種枕木的鋪設。

隨力強,防震性能,絕緣性能好,耐磨,屢經壓縮變形少,強性高,耐老化,不翻泥漿,使用壽命長，安裝簡便。使用鐵路橡膠墊板可以大大提高機動車輛的運輸能力，減少道口維修次數，避免因機動車輛熄火而引起的交通事故。無論從安全經濟環保社會效益等方面都值得推廣應用（水泥道口板容易損壞鐵道口板操音大）。

橡膠墊板較原鋪面板使用壽命高達3倍以上，經試驗證實：實施壓力達80噸以上能穩定無變形。

橡膠墊板是以橡膠為主要原料，科學配方，采用高科技的生產技術，精心研制而成。橡膠墊板符合鐵路提速及環保要求，使用它可以提高機車的運輸能力。橡膠墊板的生產推廣，徹底改變了鐵路平交道口長期所采用的瀝青、石板、鋼板等陳舊落后的鋪設物，一舉改變了道口凹凸不平、事故多發、維修頻繁的落后狀態，經過國內多處鋪設，其事實美觀的環保性、安裝快捷的實用性、牢固堅實的安全性日漸凸現。耐壓、耐磨，安裝方便，與路面接觸牢固，車輛通過無撞擊感和噪音，安全性好采用橡膠特殊配制與鐵道部專業設計院聯合研制采用高新技術，先進工藝和檢測手段，產品質量達到國內同類產品領先水平。

三、橡膠墊板檢驗項目及判定原則

（一）目的：

指導檢驗人員規范檢驗，保證產品質量。

（二）技術要求：

材料：橡膠墊板材料以天然橡膠或合成橡膠為主要成份，不得使用再生膠。

墊板必須按鐵道部規定程序批準的圖樣制造。

外觀質量：

墊板表面光滑、修邊整齊。

缺角：在兩端四個定位角上，不允許有體積大于一腳的三分之一的缺角。

缺膠：兩個工作面上，因雜質、氣泡、水紋、悶氣、造成的缺膠面積不大于9mm2,深度不得大于1mm，每塊不得超過兩處。

海綿：工作面上不允許有，四個定位腳上不允許有體積大于三分之一腳的海綿狀物。

毛邊：不大于3mm。

試驗方法：

墊板硬度、拉伸強度、扯斷伸長率、200﹪定伸應力、阿克隆磨耗、熱空氣老化、脆性溫度試驗方法見表1。

恒定壓縮永久變形：

2.1試樣制備：采用專用刀具，在橡膠墊板上以一條溝槽為中心，切取直徑為30mm的圓形試樣，并測試樣中型部位無溝槽處厚度三點，取平均值為壓縮前厚度。

2.2實驗步驟：采用試驗機具將試樣均勻壓縮至試樣厚度的50﹪，送入空氣老化試驗箱中，在100℃24h后，從試驗箱中取出，在室溫中冷卻30min；將試樣從試驗機具中取出，自由放置24h至48h，在此時間采用百分表或游標卡尺，測試試樣中心部位無溝槽處厚度3點，取平均值。

2.3實驗結果：計算公式：C=(t0-t1)/t0×100

3. 墊板工作電阻測試：

3.1試樣：為成品墊板。

3.2試驗儀器：高值絕緣電阻儀。

3.3實驗步驟：將待測墊板放在兩塊電極A、B間，接通電源，指示燈亮后進行預熱，調整儀器并按規定步驟進行測試。

4. 靜剛度試驗：

4.1 試樣：為墊板產品，每組試樣不得少于5塊。

4.2 試驗設備：采用200kN或300kN萬能試驗機。

4.3 試驗步驟：

①將準備好的試樣放在底板上，予加靜載140kN，卸載，停留10s，再一次加載140kN，卸載，而后正式進行試驗。

②將兩百分表調整指零，而后以每秒鐘2～3kN的速度加載，當載荷加至20kN和80kN時各停留1min，并分別記錄墊板的壓縮量ΔAi和ΔBi，如此反復試驗3次，將3次測得的ΔAi和ΔBi計算之平均值即為在20kN和80kN的平均壓縮量ΔA和ΔB

③試驗結果：S0=60/（ΔB-ΔA）

四、橡膠墊板生產質量保證

昆山艾力克斯的橡膠墊板生產非常注重質量控制和管理。我們的橡膠墊板主要有：天然橡膠、合成橡膠、丁苯膠、氯丁膠、復合橡膠、EVA、塑料、塑膠、HDPE、高密度聚乙烯等材料生產。尺寸按照圖紙或樣品來制造。生產完全按照料ISO9001-2008質量體系來控制，我們還獲得中國的鐵路產品生產許可證。我們擁有全套檢測設備，以確保我們所有的橡膠墊板產品品質，達到客戶的要求。

昆山艾力克斯鐵路配件有限公司是一家通過ISO9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統：

1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。

2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。

3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。

4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。

五、橡膠墊板生產廠家簡介

作為中國鐵路器材、鐵路配件行業的生產制造企業，昆山艾力克斯鐵路配件有限公司還生產和供應軌道扣件系統、螺紋道釘、勾頭道釘、軌道螺栓、管片螺栓、地腳螺栓、魚尾螺栓、螺母螺帽、墊圈墊片、彈條、扣板、彈片、魚尾板、鐵墊板、防爬器、預埋鐵座、絕緣軌距塊、預埋套管、橡膠墊板、塑膠墊板、鋼軌、道岔、鋼枕、火車閘瓦及各類非標五金件。我們要經過努力讓中國高鐵走出去�。�！讓全世界都享受到中國鐵路事業給他們帶去的舒適、便捷和優質服務。

軌道減振墊片橋梁地段CRTS I型雙塊式無砟軌道，(1)軌道板組成：鋼軌、彈性扣件、雙塊式軌枕、道床板、隔離層、底座及凹槽周圍彈性墊層等組成。(2)道床板、底座沿線路縱向在梁面上分塊構筑，分塊長度在5.Om～7.0m范圍,相鄰道床板及底座的間隔縫為lOOmm，道床板寬度為2800mm，厚度為260mm底座寬度為2800mm，直線地段底座厚度不宜小于210mm，曲線地段底座內側厚度不應小于lOOmm。(3)底座通過梁體預埋套筒植筋或預埋鋼筋與橋梁連接，軌道中心線2.6m范圍內，粱面進行拉毛處理。(4)曲線超高在底座上設置。(5)底座頂面設置隔離層。對應每塊道床板，底座設置限位凹槽，凹槽的形式尺寸根據設計荷載計算確定，凹槽側面設彈性墊層。(6)底座范圍內，粱面不設防水層和保護層。(7)橋上扣件縱向阻力及梁端扣件結構型式根據計算確定。隧道地段CRTS I型雙塊式無砟軌道， (1)軌道板組成：鋼軌、彈性扣件、雙塊式軌枕、道床板等組成。(2)道床板為縱向連續的鋼筋混凝上結構，直接在隧道仰拱回填層（有仰拱隧道）或底板（無仰拱隧道）上構筑：道床板寬度為2800mm，厚度為260mm，其寬度范圍內，仰拱回填層或底板表面進行拉毛處理。(3)曲線超高在道床板上設置。(4)距洞口200mm，隧道內道床板結構與路基地段相同。其余地段的道床板結構根據相應的設計荷載確定。CRTSⅡ型板式無砟軌道，博格板式無砟軌道系統結構和求汴城際線路CRTSⅡ型板式無砟軌道。 l軌道板采用預應力混凝土結構，混凝土強度等級為C55。標準軌道板長度為645Omm，寬度為2550mm，厚度為2O0mm，補償板和特殊板根據具體條件配置。2．水泥乳化瀝青砂漿充填層厚度為30mm。3．路基地段CRTSⅡ型板式無砟軌道，⑴軌道板組成：鋼軌、彈性扣件、軌道板、水泥乳化瀝青砂漿充填層、支承層等組成。⑵支承層在路基基床表層上設置，其性能應符合相關規定。支承層頂面寬度為2950mm，底面寬度為3250mm，厚度為300mm。沿線路縱向，每隔不大于5m切一橫向預裂縫，縫深為厚度的1/3．軌道板寬度范圍內的支承層表面進行拉毛處理。⑶曲線超高在路基基床表層上設置。⑷線間排水應結合線路縱坡、橋涵等線路條件和環境條件具體設計，當采用集水井方式時，集水井設置間隔根據匯水面積和當地氣象條件計算確定。⑸線路兩側及線間路基面進行防水處理。
