鋼軌軌下墊片

WJ-7型扣件，為適應鋪設無擋肩無砟軌道，我國研發了帶鐵墊板的無擋肩彈性分開式結構的WJ-7 型無昨軌道扣件系統，可用于橋梁、隧道和路基軌枕埋入式和板式無碎軌道�；炷�土軌枕或軌道板承軌槽不設置擋肩，鋼軌傳來的橫向荷載主要依靠鐵墊板的摩擦力消除。鐵墊板通過錨固螺栓與預埋套管配合緊固。鋼軌軌底與鐵墊板間設橡膠墊板，通過更換不同剛度的軌下墊板滿足運營要求。鐵墊板適用多種類形彈條（常規扣壓力彈條和小扣壓力彈條），使用不同摩擦系數的軌下墊板（橡膠墊板或復合墊板）可獲得不同的線路阻力。彈條的彈程較大并且疲勞強度高，采用較低剛度軌下彈性墊層時扣壓力衰減小。鐵墊板上鋼軌擋肩與鋼軌間設有絕緣塊，與軌枕或軌道板間設置絕緣緩沖墊板，以提高絕緣性能。方向和軌距調整通過移動帶有橢圓孔的鐵墊板實現，無需任何備件，為連續無級調整，可精確設置軌向和軌距�？瓦\專線扣件系統技術要求與技術關鍵，由于客運專線列車運行速度高、密度大，對扣件有更高的技術要求。客運專線用扣件系統應具有以下主要性能。保持軌距能力，扣件系統應保持由鋼軌和混凝土軌枕（或混凝土軌道板）組成的軌道框架幾何特征穩定，即保持軌距和防止軌距擴大，同時增強軌道框架的彎曲和扭轉剛度，以保證軌道框架的穩定性。防爬阻力扣件系統應防止鋼軌相對于軌枕的縱向位移，即防止鋼軌爬行，這就需要扣壓件有足夠的扣壓力并且扣壓力衰減小。橋上軌道結構設計必須要考慮橋上無縫線路的鋪設要求。線路縱向阻力如果太大，將會相應增加線路傳遞到橋梁墩臺的縱向力和鋼軌本身的應力；如果太小，可能導致鋼軌爬行或在冬季發生斷軌時斷縫過大而影響行車安全。因而橋上扣件系統設計還應考慮這些影響。零部件和維修工作量客運專線軌道維修只能在很短的封鎖點內進行，因而要求扣件系統零部件少和養護維修工作量少。這就要求扣件各部件有足夠的強度，在期望的使用壽命周期內扣件各部件不產生疲勞傷損和顯著的殘余變形；同時要求扣件有更好的性能，當扣壓件和軌下彈性墊層產生磨耗和殘余變形時，扣件阻力減少不大，扣件螺栓無需經常進行復擰。平順性，扣件系統應保證鋼軌具有更好的平順性。良好的平順性可以降低由于軌道不平順引起的激振，減少列車通過時的振動，從而提高乘客舒適度。減振性能，軌道的動力效應與行車速度有直接關系，高速列車通過時，軌道動力效應將急劇增大。因而要求扣件系統有良好的減振性能，即要求采用彈性更好的緩沖墊板。與有砟軌道相比，無砟軌道結構中由于取消了提供線路彈性的道碴層，這樣就要求無砟軌道扣件系統具有比有砟軌道更好的彈性，以最大限度地降低軌道的振動，減緩輪軌間的沖擊。對于客運專線無砟軌道來說，要求扣件系統各節點剛度一致，以減小動力不平順。絕緣性能，為保證行車絕對安全，要求扣件系統有良好的絕緣性能，保證軌道電路正常工作。由于我國鐵路信號制式的特殊性，軌道電路參數的要求特別高，這樣我國客運專線對扣件系統的絕緣性能有更高要求。鋼軌高低與左右位置調整能力，由于無砟軌道結構中的扣件系統直接將鋼軌與混凝土道床聯接在一起，受施工誤差和混凝土基礎變化等因素的影響，鋼軌高低和軌向的變化不能象有砟軌道那樣進行起道和撥道作業，只能通過扣件進行調整，因此，無砟軌道結構要求其所用扣件系統具有一定的調高和調整軌向即鋼軌左右位置的能力。對于橋上無砟軌道來說，受梁體收縮徐變上拱、墩臺沉降等因素的影響，鋼軌高低的變化更大，因此要求其所用扣件系統具有更大的鋼軌高低調整能力。

昆山艾力克斯的橡膠墊板生產非常注重質量控制和管理。我們的橡膠墊板主要有：天然橡膠、合成橡膠、丁苯膠、氯丁膠、復合橡膠、EVA、塑料、塑膠、HDPE、高密度聚乙烯等材料生產。尺寸按照圖紙或樣品來制造。生產完全按照料ISO9001-2008質量體系來控制，我們還獲得中國的鐵路產品生產許可證。我們擁有全套檢測設備，以確保我們所有的橡膠墊板產品品質，達到客戶的要求。昆山艾力克斯鐵路配件有限公司是一家通過ISO9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統： 1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。 2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。 3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。 4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。

橡膠墊板（塑膠墊板、塑料墊板、減震墊板、絕緣墊板）

一、橡膠墊板的概述

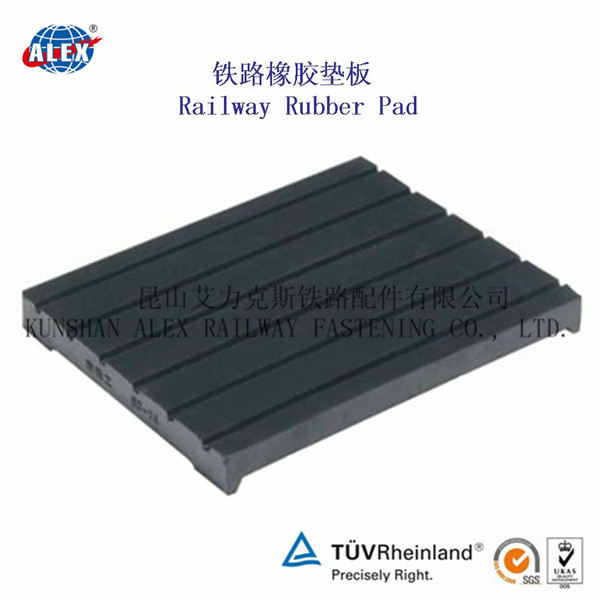

鐵路軌道結構用橡膠墊板（以下簡稱“橡膠墊板”）是軌道結構中的重要部件，安裝在鋼軌和混凝土軌枕之間，它的主要作用是緩沖車輛通過路軌時所產生的高速振動和沖擊，保護路基和軌枕，并對信號系統進行電絕緣，另外橡膠墊板由于長期裸露于大氣中，因此要求具有良好的耐自然老化及耐寒、耐熱性能，地鐵用橡膠墊板具有良好的減震低噪音等性能。

二、橡膠墊板特點

橡膠墊板的特點：

1、減震性、防老化性、耐磨性、穩固性、抗高低溫性較強，產品有天然橡膠、丁苯膠、氯丁膠、HDPE、EVA、高密度聚乙烯等組合，產品彈性高，且在各種溫度下不易變形或斷裂。

2、使用周期長，維修和更換成本低。

3、型號齊全，適用43KG、50KG、60KG等各種鋼軌以及木枕、混凝土枕等各種枕木的鋪設。

隨力強,防震性能,絕緣性能好,耐磨,屢經壓縮變形少,強性高,耐老化,不翻泥漿,使用壽命長，安裝簡便。使用鐵路橡膠墊板可以大大提高機動車輛的運輸能力，減少道口維修次數，避免因機動車輛熄火而引起的交通事故。無論從安全經濟環保社會效益等方面都值得推廣應用（水泥道口板容易損壞鐵道口板操音大）。

橡膠墊板較原鋪面板使用壽命高達3倍以上，經試驗證實：實施壓力達80噸以上能穩定無變形。

橡膠墊板是以橡膠為主要原料，科學配方，采用高科技的生產技術，精心研制而成。橡膠墊板符合鐵路提速及環保要求，使用它可以提高機車的運輸能力。橡膠墊板的生產推廣，徹底改變了鐵路平交道口長期所采用的瀝青、石板、鋼板等陳舊落后的鋪設物，一舉改變了道口凹凸不平、事故多發、維修頻繁的落后狀態，經過國內多處鋪設，其事實美觀的環保性、安裝快捷的實用性、牢固堅實的安全性日漸凸現。耐壓、耐磨，安裝方便，與路面接觸牢固，車輛通過無撞擊感和噪音，安全性好采用橡膠特殊配制與鐵道部專業設計院聯合研制采用高新技術，先進工藝和檢測手段，產品質量達到國內同類產品領先水平。

三、橡膠墊板檢驗項目及判定原則

（一）目的：

指導檢驗人員規范檢驗，保證產品質量。

（二）技術要求：

材料：橡膠墊板材料以天然橡膠或合成橡膠為主要成份，不得使用再生膠。

墊板必須按鐵道部規定程序批準的圖樣制造。

外觀質量：

墊板表面光滑、修邊整齊。

缺角：在兩端四個定位角上，不允許有體積大于一腳的三分之一的缺角。

缺膠：兩個工作面上，因雜質、氣泡、水紋、悶氣、造成的缺膠面積不大于9mm2,深度不得大于1mm，每塊不得超過兩處。

海綿：工作面上不允許有，四個定位腳上不允許有體積大于三分之一腳的海綿狀物。

毛邊：不大于3mm。

試驗方法：

墊板硬度、拉伸強度、扯斷伸長率、200﹪定伸應力、阿克隆磨耗、熱空氣老化、脆性溫度試驗方法見表1。

恒定壓縮永久變形：

2.1試樣制備：采用專用刀具，在橡膠墊板上以一條溝槽為中心，切取直徑為30mm的圓形試樣，并測試樣中型部位無溝槽處厚度三點，取平均值為壓縮前厚度。

2.2實驗步驟：采用試驗機具將試樣均勻壓縮至試樣厚度的50﹪，送入空氣老化試驗箱中，在100℃24h后，從試驗箱中取出，在室溫中冷卻30min；將試樣從試驗機具中取出，自由放置24h至48h，在此時間采用百分表或游標卡尺，測試試樣中心部位無溝槽處厚度3點，取平均值。

2.3實驗結果：計算公式：C=(t0-t1)/t0×100

3. 墊板工作電阻測試：

3.1試樣：為成品墊板。

3.2試驗儀器：高值絕緣電阻儀。

3.3實驗步驟：將待測墊板放在兩塊電極A、B間，接通電源，指示燈亮后進行預熱，調整儀器并按規定步驟進行測試。

4. 靜剛度試驗：

4.1 試樣：為墊板產品，每組試樣不得少于5塊。

4.2 試驗設備：采用200kN或300kN萬能試驗機。

4.3 試驗步驟：

①將準備好的試樣放在底板上，予加靜載140kN，卸載，停留10s，再一次加載140kN，卸載，而后正式進行試驗。

②將兩百分表調整指零，而后以每秒鐘2～3kN的速度加載，當載荷加至20kN和80kN時各停留1min，并分別記錄墊板的壓縮量ΔAi和ΔBi，如此反復試驗3次，將3次測得的ΔAi和ΔBi計算之平均值即為在20kN和80kN的平均壓縮量ΔA和ΔB

③試驗結果：S0=60/（ΔB-ΔA）

四、橡膠墊板生產質量保證

昆山艾力克斯的橡膠墊板生產非常注重質量控制和管理。我們的橡膠墊板主要有：天然橡膠、合成橡膠、丁苯膠、氯丁膠、復合橡膠、EVA、塑料、塑膠、HDPE、高密度聚乙烯等材料生產。尺寸按照圖紙或樣品來制造。生產完全按照料ISO9001-2008質量體系來控制，我們還獲得中國的鐵路產品生產許可證。我們擁有全套檢測設備，以確保我們所有的橡膠墊板產品品質，達到客戶的要求。

昆山艾力克斯鐵路配件有限公司是一家通過ISO9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統：

1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。

2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。

3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。

4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。

五、橡膠墊板生產廠家簡介

作為中國鐵路器材、鐵路配件行業的生產制造企業，昆山艾力克斯鐵路配件有限公司還生產和供應軌道扣件系統、螺紋道釘、勾頭道釘、軌道螺栓、管片螺栓、地腳螺栓、魚尾螺栓、螺母螺帽、墊圈墊片、彈條、扣板、彈片、魚尾板、鐵墊板、防爬器、預埋鐵座、絕緣軌距塊、預埋套管、橡膠墊板、塑膠墊板、鋼軌、道岔、鋼枕、火車閘瓦及各類非標五金件。我們要經過努力讓中國高鐵走出去�。�！讓全世界都享受到中國鐵路事業給他們帶去的舒適、便捷和優質服務。

鋼軌軌下墊片彈簧概述，彈簧是一種利用彈性來工作的機械零件。用彈性材料制成的零件在外力作用下發生形變，除去外力后又恢復原狀。亦作“ 彈簧 ”。一般用彈簧鋼制成。彈簧的種類復雜多樣，按形狀分，主要有螺旋彈簧、渦卷彈簧、板彈簧、異型彈簧等。
