鐵路塑膠墊片

彈條II型扣件單個彈條扣壓力10kN，彈程10mm，軌下膠墊的靜剛度為55～80、40～60kN/mm（鋼軌接頭地段）。彈條II型扣件具有扣壓力大、強度安全儲備大、殘余變形小等優點。適用于II和III型混凝土枕的60軌。彈條I型調高扣件結構與彈條I型扣件基本相同。將型鋼軌距擋板用鑄造軌距擋板替代，擋板座也作相應改變，僅采用A型彈條，其調高量可達20mm。高。

昆山艾力克斯的橡膠墊板生產非常注重質量控制和管理。我們的橡膠墊板主要有：天然橡膠、合成橡膠、丁苯膠、氯丁膠、復合橡膠、EVA、塑料、塑膠、HDPE、高密度聚乙烯等材料生產。尺寸按照圖紙或樣品來制造。生產完全按照料ISO9001-2008質量體系來控制，我們還獲得中國的鐵路產品生產許可證。我們擁有全套檢測設備，以確保我們所有的橡膠墊板產品品質，達到客戶的要求。昆山艾力克斯鐵路配件有限公司是一家通過ISO9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統： 1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。 2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。 3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。 4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。

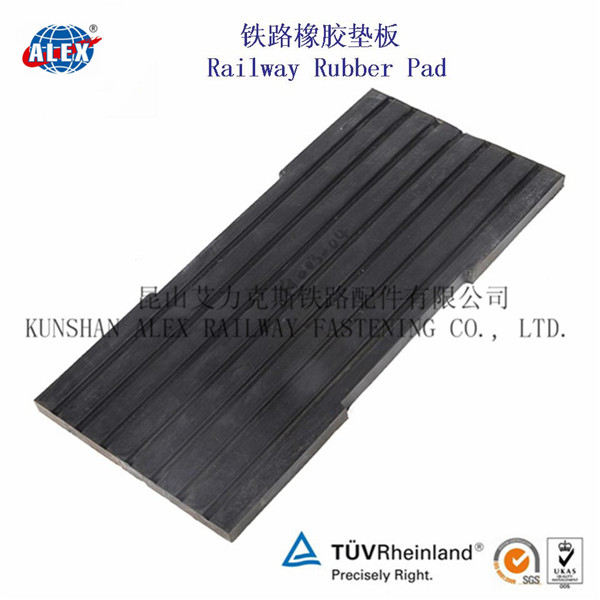

橡膠墊板（塑膠墊板、塑料墊板、減震墊板、絕緣墊板）

一、橡膠墊板的概述

鐵路軌道結構用橡膠墊板（以下簡稱“橡膠墊板”）是軌道結構中的重要部件，安裝在鋼軌和混凝土軌枕之間，它的主要作用是緩沖車輛通過路軌時所產生的高速振動和沖擊，保護路基和軌枕，并對信號系統進行電絕緣，另外橡膠墊板由于長期裸露于大氣中，因此要求具有良好的耐自然老化及耐寒、耐熱性能，地鐵用橡膠墊板具有良好的減震低噪音等性能。

二、橡膠墊板特點

橡膠墊板的特點：

1、減震性、防老化性、耐磨性、穩固性、抗高低溫性較強，產品有天然橡膠、丁苯膠、氯丁膠、HDPE、EVA、高密度聚乙烯等組合，產品彈性高，且在各種溫度下不易變形或斷裂。

2、使用周期長，維修和更換成本低。

3、型號齊全，適用43KG、50KG、60KG等各種鋼軌以及木枕、混凝土枕等各種枕木的鋪設。

隨力強,防震性能,絕緣性能好,耐磨,屢經壓縮變形少,強性高,耐老化,不翻泥漿,使用壽命長，安裝簡便。使用鐵路橡膠墊板可以大大提高機動車輛的運輸能力，減少道口維修次數，避免因機動車輛熄火而引起的交通事故。無論從安全經濟環保社會效益等方面都值得推廣應用（水泥道口板容易損壞鐵道口板操音大）。

橡膠墊板較原鋪面板使用壽命高達3倍以上，經試驗證實：實施壓力達80噸以上能穩定無變形。

橡膠墊板是以橡膠為主要原料，科學配方，采用高科技的生產技術，精心研制而成。橡膠墊板符合鐵路提速及環保要求，使用它可以提高機車的運輸能力。橡膠墊板的生產推廣，徹底改變了鐵路平交道口長期所采用的瀝青、石板、鋼板等陳舊落后的鋪設物，一舉改變了道口凹凸不平、事故多發、維修頻繁的落后狀態，經過國內多處鋪設，其事實美觀的環保性、安裝快捷的實用性、牢固堅實的安全性日漸凸現。耐壓、耐磨，安裝方便，與路面接觸牢固，車輛通過無撞擊感和噪音，安全性好采用橡膠特殊配制與鐵道部專業設計院聯合研制采用高新技術，先進工藝和檢測手段，產品質量達到國內同類產品領先水平。

三、橡膠墊板檢驗項目及判定原則

（一）目的：

指導檢驗人員規范檢驗，保證產品質量。

（二）技術要求：

材料：橡膠墊板材料以天然橡膠或合成橡膠為主要成份，不得使用再生膠。

墊板必須按鐵道部規定程序批準的圖樣制造。

外觀質量：

墊板表面光滑、修邊整齊。

缺角：在兩端四個定位角上，不允許有體積大于一腳的三分之一的缺角。

缺膠：兩個工作面上，因雜質、氣泡、水紋、悶氣、造成的缺膠面積不大于9mm2,深度不得大于1mm，每塊不得超過兩處。

海綿：工作面上不允許有，四個定位腳上不允許有體積大于三分之一腳的海綿狀物。

毛邊：不大于3mm。

試驗方法：

墊板硬度、拉伸強度、扯斷伸長率、200﹪定伸應力、阿克隆磨耗、熱空氣老化、脆性溫度試驗方法見表1。

恒定壓縮永久變形：

2.1試樣制備：采用專用刀具，在橡膠墊板上以一條溝槽為中心，切取直徑為30mm的圓形試樣，并測試樣中型部位無溝槽處厚度三點，取平均值為壓縮前厚度。

2.2實驗步驟：采用試驗機具將試樣均勻壓縮至試樣厚度的50﹪，送入空氣老化試驗箱中，在100℃24h后，從試驗箱中取出，在室溫中冷卻30min；將試樣從試驗機具中取出，自由放置24h至48h，在此時間采用百分表或游標卡尺，測試試樣中心部位無溝槽處厚度3點，取平均值。

2.3實驗結果：計算公式：C=(t0-t1)/t0×100

3. 墊板工作電阻測試：

3.1試樣：為成品墊板。

3.2試驗儀器：高值絕緣電阻儀。

3.3實驗步驟：將待測墊板放在兩塊電極A、B間，接通電源，指示燈亮后進行預熱，調整儀器并按規定步驟進行測試。

4. 靜剛度試驗：

4.1 試樣：為墊板產品，每組試樣不得少于5塊。

4.2 試驗設備：采用200kN或300kN萬能試驗機。

4.3 試驗步驟：

①將準備好的試樣放在底板上，予加靜載140kN，卸載，停留10s，再一次加載140kN，卸載，而后正式進行試驗。

②將兩百分表調整指零，而后以每秒鐘2～3kN的速度加載，當載荷加至20kN和80kN時各停留1min，并分別記錄墊板的壓縮量ΔAi和ΔBi，如此反復試驗3次，將3次測得的ΔAi和ΔBi計算之平均值即為在20kN和80kN的平均壓縮量ΔA和ΔB

③試驗結果：S0=60/（ΔB-ΔA）

四、橡膠墊板生產質量保證

昆山艾力克斯的橡膠墊板生產非常注重質量控制和管理。我們的橡膠墊板主要有：天然橡膠、合成橡膠、丁苯膠、氯丁膠、復合橡膠、EVA、塑料、塑膠、HDPE、高密度聚乙烯等材料生產。尺寸按照圖紙或樣品來制造。生產完全按照料ISO9001-2008質量體系來控制，我們還獲得中國的鐵路產品生產許可證。我們擁有全套檢測設備，以確保我們所有的橡膠墊板產品品質，達到客戶的要求。

昆山艾力克斯鐵路配件有限公司是一家通過ISO9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統：

1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。

2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。

3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。

4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。

五、橡膠墊板生產廠家簡介

作為中國鐵路器材、鐵路配件行業的生產制造企業，昆山艾力克斯鐵路配件有限公司還生產和供應軌道扣件系統、螺紋道釘、勾頭道釘、軌道螺栓、管片螺栓、地腳螺栓、魚尾螺栓、螺母螺帽、墊圈墊片、彈條、扣板、彈片、魚尾板、鐵墊板、防爬器、預埋鐵座、絕緣軌距塊、預埋套管、橡膠墊板、塑膠墊板、鋼軌、道岔、鋼枕、火車閘瓦及各類非標五金件。我們要經過努力讓中國高鐵走出去�。。∽屓�世界都享受到中國鐵路事業給他們帶去的舒適、便捷和優質服務。

鐵路塑膠墊片軌道結構：一、鐵路有渣軌道的組成：鋼軌、軌枕、道床、連結零件、防爬設備、道岔。二、軌道的基本作用:1.是列車行駛的基礎2.能引導列車運行3.直接承受車輪的動壓力，并傳到路基上。電氣化鐵路還起到軌道電路的作用。三、運營的三個參數：速度、軸重、運量。四、鋼軌斷面分為：軌頭、軌腰、軌底。五、我國使用的標準規長度有25米 12.5米兩種，目前使用的標準鋼軌有70、60、50、43、38Kg/m 。六、普通線路上鋼軌與鋼軌之間留有一定縫隙，稱為軌縫。通過夾板和接頭螺栓固定，隨著溫度變化，鋼軌發生伸縮，我們將構造上能實現的軌端最大縫隙稱為構造軌縫。七、《鐵路線路設計規范》規定:大于或等于60Kg的鋼軌宜采用全長淬火鋼軌，新建鐵路曲線半徑小于或等于700m地段的重型，特重型軌道，新建和改建鐵路半徑小于或等于450m地段的次重型軌道，應采用全長淬火鋼軌或耐磨鋼軌。八、我國將鋼軌傷損用兩位數編號進行分類，十位數表示傷損在斷面上的部位和傷損狀態，個位數表示造成上損的原因。九、鋼軌折斷：1.鋼軌全斷面至少斷成兩部分2、裂縫已經全部貫通整個軌頭斷面或軌底斷面3.鋼軌頂面有長大于50mm深大于10mm的掉塊。十、軌枕分為：木枕、混泥土枕、鋼枕。我國Ⅰ、Ⅱ型軌枕的長度均為2.5m Ⅲ型枕的長度有2.5m和2.6m，線路軌枕的鋪設;木枕每公里最多1920根 混泥土枕1840根 最少1440根.十一、軌枕數量增加的地段：1、半徑小于或等于800M的曲線地段。2.坡度大于千分之十二的下坡地段、3.長度大于或等于300米且鋪設木枕的隧道內。十二、目前我國高速鐵路設計鋪設ⅲ型混泥土枕，每公里鋪設1667根，即按軌枕間距60厘米鋪設十三、軌枕的數量布置：a=(l-c-2b)/n-3 設b=(a+c)/2 a=(l-2c)/n-2 則b=（l-c-（n-3）a）/2 式中l為標準軌長 并考慮軌縫為8毫米，n為一節鋼軌下軌枕的根數，由每公里鋪設軌枕數換算而來，a為中間軌枕間距，c為接頭軌枕間距，b為過渡軌枕間距。十四、軌枕的失效標準：1.明顯折斷2、縱向通裂①檔肩頂角處縫寬大于1.5毫米，②縱向水平通裂基本貫通（縫寬大于0.5毫米）3.橫列4.檔肩破損，接近失去支撐能力5.嚴重掉塊十五、道床：目前我國高速鐵路標準要求使用特級道渣，特級道渣與一級道砟的主要區別是洛杉磯磨耗，和標準集料沖擊韌度，顆粒長度大于該顆粒所屬平均粒徑的1.8倍，稱為針狀顆粒，厚度小于平均粒徑的0.6倍稱為片狀顆粒，我國道砟標準規定針狀顆粒和片狀顆粒指數均不得大于50%。十六、道床橫斷面包括頂面寬度，道床厚度和道床邊坡坡度三個特征。道床厚度是指鋼軌斷面處軌枕底面至基床頂面的距離，道床變形是軌道變形的主要因素十七、列車運行時產生縱向水平力，是鋼軌沿著軌枕或軌道框架沿著道床頂面縱向移動，這種現象稱為線路爬行，是鋼軌產生縱向水平力稱為爬行力。為防止線路爬行，必須提高線路的縱向阻力：一是提高扣件阻力，采用彈性扣件，加大扭矩，防止螺栓松動，保持一定的扣壓力，二是加強道床的搗固、夯實，以提高軌枕下道床的縱向阻力。十八、防爬設備有兩種：一種是彈簧防爬器、另一種是穿銷式防爬器，我國廣泛采用穿銷式防爬器。十九、曲線加強：1.增加軌枕配置，提高軌道框架橫向穩定性，2.安裝軌撐或軌距桿。3.堆高曲線外側側肩石渣，以增加道床曲線橫向阻力。
