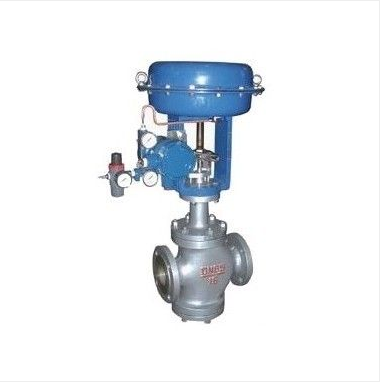

進口ROC 氣動雙座調節閥/氣動薄膜雙座調節閥門
上海法登閥門VTMAN氣動薄膜直通雙座調節閥采用雙導向結構，配用于多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏量也較大且不是很清潔的介質場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品牌。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN25-400。適用流體溫度有-60℃--+650℃范圍內多種檔次。泄漏量標準為III級或IV級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
主要零件材料
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
HT200、ZG230∽450、ZGlCr8Ni9Ti |
|
閥芯、閥座 |
lCr8Ni9Ti、司太立合金堆焊 |
|
填料 |
聚四氟乙烯、柔性石墨、不銹鋼波紋管 |
|
墊片 |
橡膠石棉板、lCr8Ni9Ti、石墨纏繞墊片 |
|
膜蓋 |
A3 |
|
波紋膜片 |
橡膠夾增強滌淪織物 |
|
彈簧 |
60S2Mn |
|
閥桿、推桿 |
2Cr13、1Cr18Ni9Ti |
|
襯套 |
2Crl3 |
|
軟密封閥芯 |
增強聚四氟乙烯 |
主要技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
||
|
額定流量 |
直線 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
700 |
1100 |
|
|
|
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2700 |
|||
|
額定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
膜片有效面積Ae（cm2） |
260 |
400 |
600 |
1000 |
1600 |
|||||||||||
|
公稱壓力PN（MPa） |
1.6、4.O、6.4 |
|||||||||||||||
|
固有流量特性 |
直線、等百分比 |
|||||||||||||||
|
固有可調比R |
50：1 |
|||||||||||||||
|
信號范圍Pr（KPa） |
20∽100、40∽200、20∽60、60∽240、段幅：20∽60、60∽100 |
|||||||||||||||
|
氣源壓力Ps（MPa） |
0.14∽0.4 |
|||||||||||||||
|
允許泄漏 |
IV級（單座）、III級（雙座） |
|||||||||||||||
|
工作溫度t |
常溫型 |
-20∽200、-40∽250、-60∽250 |
||||||||||||||
|
散熱型 |
-40∽450、-60∽450 |
|||||||||||||||
|
高溫型 |
450∽650 |
|||||||||||||||
|
低溫型 |
-60∽100、-100∽-200、-200∽-250 |
|||||||||||||||
*本產品性能功能指標貫徹GB/T4213-92
流量特性示意圖

|
主要連接尺寸（單位:mm）
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
法蘭距離 |
PNl6 |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN40 |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
690 |
795 |
|
|
PN64 |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
400 |
475 |
570 |
752 |
819 |
|
|
標準閥蓋 |
單座 |
560 |
567 |
579 |
622 |
652 |
802 |
818 |
826 |
1054 |
1079 |
1144 |
1517 |
1658 |
|
雙座 |
|
577 |
583 |
642 |
652 |
822 |
852 |
876 |
1104 |
1129 |
1124 |
1637 |
1758 |
|
|
中溫型閥蓋 |
單座 |
760 |
767 |
779 |
822 |
852 |
1052 |
1062 |
1076 |
1347 |
1399 |
1464 |
1867 |
2008 |
|
雙座 |
|
777 |
783 |
842 |
852 |
1072 |
1102 |
1126 |
1424 |
1449 |
1524 |
2023 |
2108 |
|
|
H2 |
單座 |
91 |
112 |
118 |
129 |
144 |
173 |
191 |
195 |
243 |
251 |
290 |
380 |
436 |
|
雙座 |
|
117 |
120 |
139 |
144 |
188 |
208 |
278 |
368 |
278 |
320 |
441 |
465 |
|
|
A |
|
282 |
360 |
470 |
||||||||||
|
法蘭標準 |
|
GB：1.6、2.5、4.O、64MPa ANSI：150、300、600、Lb JIS：10K、20K、30K |
||||||||||||
注：
（1）本表數值以PN16為依據；
（2）帶手輪機構高度應加150mm（DN20∽50）、180mm（DN65∽100）、250mm（DN125∽200）、280mm（DN250∽300)ROC進口防水防爆電動執行器/ 電動執行器
