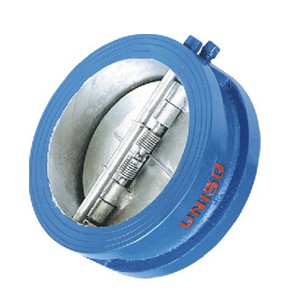

H76X型蝶形止回閥

產品價格：￥188（人民幣）

規格：H76X型

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

上海奇眾閥門制造有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海奇眾閥門制造有限公司

商鋪名稱：上海奇眾閥門制造有限公司

聯系人：石經理（先生）

聯系手機：

固定電話：

企業郵箱：13817855033@139.com

聯系地址：上海市嘉定區江橋鎮金園五路208號

郵編：201803

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

德標Y型波紋管截止閥|德標截止閥|波紋管截止閥

產品參數說明:

產品用途

蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。

產品結構特點

蝶式止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面為不銹鋼或司太立硬質合金。

主要零件的材料說明

閥體	WCB
閥板	WCB、CF8、CF8M
閥桿	WCB、CF8、CF8M
閥座	2Cr13、304、306
密封圈	不銹鋼、司太立合金
彈簧	60Si2Mn、304、306

安裝尺寸及重量：

ANSI 150Lb
NPS	2	21/2	3	4	5	6	8		10		12		14	16
H	60	67	73	73	86	98	127		146		181		184	198
D	105	124	137	175	197	222	279		340		410		460	502
Wt	2.5	3.5	4.4	6.5	10	12	25		43		58		80	118
GB 1.0MPa
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
H	60	67	73	73	86	98	127	146	181	184	191	203	219	222
D	109	129	144	164	194	220	275	330	380	440	492	542	597	698
Wt	2	3	4	6	7.5	11.5	20	30	48	72	104	150	180	300
GB 1.6MPa
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
H	60	67	73	73	86	98	127	146	181	184	191	203	219	222
D	109	129	144	164	194	220	275	332	387	447	498	558	620	734
Wt	2	3	4	6	7.5	11.5	20	32	50	75	108	160	200	320
ANSI 300Lb
NPS	2		21/2	3		4	5		6	8		10		12
H	60		67	73		73	86		98	127		146		181
D	112		130	149		181	216		251	309		361		422
Wt	3		4.2	5.3		7.8	12		13.2	30		51		68
GB 2.5MPa
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
H	60	67	73	73	86	98	127	146	181	184	191	203	219	222
D	109	129	144	170	197	227	287	343	403	460	518	568	624	734
Wt	2	3	4	6	9	12	22	38	54	80	118	210	240	410
GB 4.0MPa
DN	50	65	80	100	125	150	200		250		300	350	400
H	60	67	73	73	86	98	127		146		181	222	232
D	109	129	144	170	197	227	293		355		420	478	549
Wt	3.5	5	7	9	16	18	30		50		86	120	160
GB 6.4MPa
DN	50	65	80	100	125		150		200		250		300
H	60	67	73	79	105		136		165		213		229
D	115	140	150	177	213		250		313		364		424
Wt	3.5	5	7	11	20		30		41		70		100
GB 10.0MPa
DN	50	65	80	100	125		150		200		250		300
H	60	67	73	79	105		136		165		213		229
D	122	147	157	183	220		260		324		394		458
Wt	4	6	8	12	21		34		46		76		110

德標Y型波紋管截止閥|德標截止閥|波紋管截止閥
奇眾研發團隊涵蓋工程改善、新品研發與品保三個專業領域，為了讓客戶能夠得到更貼近實際之需求，工程改善單位提供了客戶們最精細、實時性設計與規劃。研發單位從 3D 設計、模流分析到現場實地的測試，再經由CV 值測試設備，精確的研發出備具市場競爭優勢的產品。優良的質量更是市場競爭的基本需求，研發單位在研發設計的過程當中，整合規范出從制程到品保全方位的配套措施，并且提升整個生產流程之暢順，縮減成本，為客戶創造最大的利潤與效益。

本實用新型涉及一種閥門鑄造用落砂機構，它包括砂斗、設置于所述砂斗下方的底座、可轉動地安裝在所述底座上的回轉支承柱、一端安裝在所述回轉支承柱上且與所述砂斗相配合的背砂輸送臂、與所述背砂輸送臂另一端相連通的背砂混砂攪籠、安裝在所述背砂混砂攪籠端部的出砂口、一端延伸至所述背砂輸送臂上方的負壓吸料管以及一端與所述負壓吸料管相連通且另一端與所述出砂口相連通的引料管。這樣實現背砂、面砂的同時出砂，大大減少了面砂用量，降低了生產成本，并保證砂型質量。
