鋼軌減震墊板

2008年12月，為進一步確認WJ-8型扣件與CRTS II型軌道板的打磨工藝的匹配，京滬公司組織鐵三院和鐵科院對此進行了研討。提出修改建議：保持CRTS II型軌道板的打磨工藝和打磨參數不變，使WJ-8型扣件與CRTS II型軌道板接口的接口設計尺寸完全一致，將WJ-8型扣件與Vossloh 300型扣件設計標高一致，將鋼軌高低調整范圍由0～+30 mm調整為-4～+26 mm鑒于京津城際鐵路軌道精調時，為滿足軌距±1mm的鋪設精度，需更換價格較高的軌距擋板，調整費用較大，對扣件的軌距調整方式也進行相應優化。為確保京滬高速鐵路軌道的鋪設精度，對WJ-8型扣件進行修改設計，修改設計原則，1）依據部頒技術條件，滿足其相應規定�！犊瓦\專線扣件系統暫行技術條件》（鐵科技函[2006]248號）2）保持原有結構、大部分部件及其特征基本不變，針對京滬高速鐵路的運營條件和線路條件，在CRTS II型軌道板的承軌槽幾何形狀和尺寸及其打磨程序和工藝不作任何改變的情況下，進行相應的匹配修改設計。3）結合前期現場鋪設和安裝經驗，作局部優化。為與原WJ-8型（含WJ-8A、WJ-8B）扣件有所區分，避免混淆，將修改后的扣件系統命名為WJ-8C型扣件系統。適用范圍，1）扣件系統適用運營條件：最高速度350 km/h客運專線，軸重170kN考慮軸重可能增加10%）。2）扣件系統適用線路條件：CRTS II型板式無砟軌道結構。主要修改方案： 1）與CRTS II型軌道板接口完全統一。微調各接口尺寸，使扣件與CRTS II型軌道板接口完全一致，重點調整了兩承軌槽外側擋肩測定點間距的測定位置及對應尺寸，并將鋼軌軌頂面到承軌臺表面的高度由208 mm調整為210 mm，消除對軌道板打磨參數調整的擔心。2）修改鋼軌高低位置調整方式。將鋼軌高低位置調整范圍由0～+30 mm調整為-4～+26 mm。3）修改鋼軌左右位置（軌距）調整方式。當今高科技發展的時代，火車作為交通運輸的主要方式之一，使我們多它的安全性要求越來越高。由于火車的運行環境比較惡劣，其制動系統的安全性顯得尤為重要。其中，火車剎車片的摩擦性能在關系行車安全和運行可靠性方面起著非常重要的作用。目前我國對剎車片檢測技術比較落后，工作效率低，無法快速、準確掌握出輪胎的狀態，嚴重制約著我國鐵路車輛的提速。國外采用的檢測方法穩定可靠，但他們造價高，技術難度大。國內一直未見移植使用。所以剎車片的質量就成了企業生存的重中之重。制動裝置是火車安全減速或停車的重要裝置。為保證火車的安全，必須在各種條件下都能保證火車的制動性能。隨著列車運行速度的不斷提高，對制動裝置的制動性能要求也更高，傳統的閘瓦制動適應不了高速列車的發展。目前我國的鐵路客車基本都采用了盤形制動，火車剎車片是盤形制動裝置的重要組成部件，它對制動性能有著舉足輕重的作用。火車剎車片測試系統是建立在剎車片制動實驗臺的基礎上的，測試火車剎車片的摩擦性能�；疖噭x車片測試系統以總成實驗的方式來測試剎車片的承載壓力、表面溫度、車輪運行速度等多項性能參數�；疖嚤P形制動器的剎車片主要采用合成閘片。合成閘片的特點是：1、熱穩定性好。樹脂分解溫度高，實際測定溫度為377攝氏度。2、壓縮彈性低，噪音小，溫度分配均勻。3、粘粘性強，既有樹脂的耐老化性，又有橡膠的韌性，熱衰退率低，恢復性好。4、耐磨性好，表面有良好的再現性。

昆山艾力克斯的橡膠墊板生產非常注重質量控制和管理。我們的橡膠墊板主要有：天然橡膠、合成橡膠、丁苯膠、氯丁膠、復合橡膠、EVA、塑料、塑膠、HDPE、高密度聚乙烯等材料生產。尺寸按照圖紙或樣品來制造。生產完全按照料ISO9001-2008質量體系來控制，我們還獲得中國的鐵路產品生產許可證。我們擁有全套檢測設備，以確保我們所有的橡膠墊板產品品質，達到客戶的要求。昆山艾力克斯鐵路配件有限公司是一家通過ISO9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統： 1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。 2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。 3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。 4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。

橡膠墊板（塑膠墊板、塑料墊板、減震墊板、絕緣墊板）

一、橡膠墊板的概述

鐵路軌道結構用橡膠墊板（以下簡稱“橡膠墊板”）是軌道結構中的重要部件，安裝在鋼軌和混凝土軌枕之間，它的主要作用是緩沖車輛通過路軌時所產生的高速振動和沖擊，保護路基和軌枕，并對信號系統進行電絕緣，另外橡膠墊板由于長期裸露于大氣中，因此要求具有良好的耐自然老化及耐寒、耐熱性能，地鐵用橡膠墊板具有良好的減震低噪音等性能。

二、橡膠墊板特點

橡膠墊板的特點：

1、減震性、防老化性、耐磨性、穩固性、抗高低溫性較強，產品有天然橡膠、丁苯膠、氯丁膠、HDPE、EVA、高密度聚乙烯等組合，產品彈性高，且在各種溫度下不易變形或斷裂。

2、使用周期長，維修和更換成本低。

3、型號齊全，適用43KG、50KG、60KG等各種鋼軌以及木枕、混凝土枕等各種枕木的鋪設。

隨力強,防震性能,絕緣性能好,耐磨,屢經壓縮變形少,強性高,耐老化,不翻泥漿,使用壽命長，安裝簡便。使用鐵路橡膠墊板可以大大提高機動車輛的運輸能力，減少道口維修次數，避免因機動車輛熄火而引起的交通事故。無論從安全經濟環保社會效益等方面都值得推廣應用（水泥道口板容易損壞鐵道口板操音大）。

橡膠墊板較原鋪面板使用壽命高達3倍以上，經試驗證實：實施壓力達80噸以上能穩定無變形。

橡膠墊板是以橡膠為主要原料，科學配方，采用高科技的生產技術，精心研制而成。橡膠墊板符合鐵路提速及環保要求，使用它可以提高機車的運輸能力。橡膠墊板的生產推廣，徹底改變了鐵路平交道口長期所采用的瀝青、石板、鋼板等陳舊落后的鋪設物，一舉改變了道口凹凸不平、事故多發、維修頻繁的落后狀態，經過國內多處鋪設，其事實美觀的環保性、安裝快捷的實用性、牢固堅實的安全性日漸凸現。耐壓、耐磨，安裝方便，與路面接觸牢固，車輛通過無撞擊感和噪音，安全性好采用橡膠特殊配制與鐵道部專業設計院聯合研制采用高新技術，先進工藝和檢測手段，產品質量達到國內同類產品領先水平。

三、橡膠墊板檢驗項目及判定原則

（一）目的：

指導檢驗人員規范檢驗，保證產品質量。

（二）技術要求：

材料：橡膠墊板材料以天然橡膠或合成橡膠為主要成份，不得使用再生膠。

墊板必須按鐵道部規定程序批準的圖樣制造。

外觀質量：

墊板表面光滑、修邊整齊。

缺角：在兩端四個定位角上，不允許有體積大于一腳的三分之一的缺角。

缺膠：兩個工作面上，因雜質、氣泡、水紋、悶氣、造成的缺膠面積不大于9mm2,深度不得大于1mm，每塊不得超過兩處。

海綿：工作面上不允許有，四個定位腳上不允許有體積大于三分之一腳的海綿狀物。

毛邊：不大于3mm。

試驗方法：

墊板硬度、拉伸強度、扯斷伸長率、200﹪定伸應力、阿克隆磨耗、熱空氣老化、脆性溫度試驗方法見表1。

恒定壓縮永久變形：

2.1試樣制備：采用專用刀具，在橡膠墊板上以一條溝槽為中心，切取直徑為30mm的圓形試樣，并測試樣中型部位無溝槽處厚度三點，取平均值為壓縮前厚度。

2.2實驗步驟：采用試驗機具將試樣均勻壓縮至試樣厚度的50﹪，送入空氣老化試驗箱中，在100℃24h后，從試驗箱中取出，在室溫中冷卻30min；將試樣從試驗機具中取出，自由放置24h至48h，在此時間采用百分表或游標卡尺，測試試樣中心部位無溝槽處厚度3點，取平均值。

2.3實驗結果：計算公式：C=(t0-t1)/t0×100

3. 墊板工作電阻測試：

3.1試樣：為成品墊板。

3.2試驗儀器：高值絕緣電阻儀。

3.3實驗步驟：將待測墊板放在兩塊電極A、B間，接通電源，指示燈亮后進行預熱，調整儀器并按規定步驟進行測試。

4. 靜剛度試驗：

4.1 試樣：為墊板產品，每組試樣不得少于5塊。

4.2 試驗設備：采用200kN或300kN萬能試驗機。

4.3 試驗步驟：

①將準備好的試樣放在底板上，予加靜載140kN，卸載，停留10s，再一次加載140kN，卸載，而后正式進行試驗。

②將兩百分表調整指零，而后以每秒鐘2～3kN的速度加載，當載荷加至20kN和80kN時各停留1min，并分別記錄墊板的壓縮量ΔAi和ΔBi，如此反復試驗3次，將3次測得的ΔAi和ΔBi計算之平均值即為在20kN和80kN的平均壓縮量ΔA和ΔB

③試驗結果：S0=60/（ΔB-ΔA）

四、橡膠墊板生產質量保證

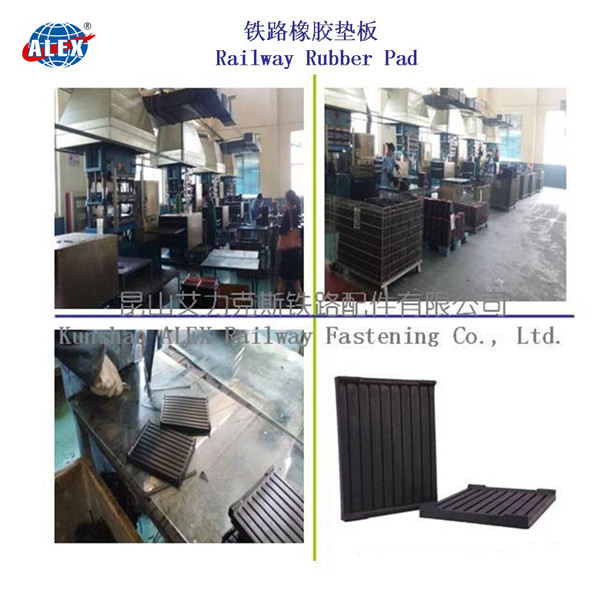

昆山艾力克斯的橡膠墊板生產非常注重質量控制和管理。我們的橡膠墊板主要有：天然橡膠、合成橡膠、丁苯膠、氯丁膠、復合橡膠、EVA、塑料、塑膠、HDPE、高密度聚乙烯等材料生產。尺寸按照圖紙或樣品來制造。生產完全按照料ISO9001-2008質量體系來控制，我們還獲得中國的鐵路產品生產許可證。我們擁有全套檢測設備，以確保我們所有的橡膠墊板產品品質，達到客戶的要求。

昆山艾力克斯鐵路配件有限公司是一家通過ISO9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統：

1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。

2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。

3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。

4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。

五、橡膠墊板生產廠家簡介

作為中國鐵路器材、鐵路配件行業的生產制造企業，昆山艾力克斯鐵路配件有限公司還生產和供應軌道扣件系統、螺紋道釘、勾頭道釘、軌道螺栓、管片螺栓、地腳螺栓、魚尾螺栓、螺母螺帽、墊圈墊片、彈條、扣板、彈片、魚尾板、鐵墊板、防爬器、預埋鐵座、絕緣軌距塊、預埋套管、橡膠墊板、塑膠墊板、鋼軌、道岔、鋼枕、火車閘瓦及各類非標五金件。我們要經過努力讓中國高鐵走出去�。�！讓全世界都享受到中國鐵路事業給他們帶去的舒適、便捷和優質服務。

鋼軌減震墊板為減小不同線路結構之問線路剛度的突變，需要在無砟軌道與有砟軌道、路基與橋涵、路基與隧道及路堤與路塹的連接處設置過渡段，以實現過渡段范圍內線路剛度的漸變過渡。一、路堤與橋臺過渡段，路堤與橋臺連接處應設置過渡段，可采用沿線路縱向倒梯形過渡形式，并應符合下列規定：1．過渡段長度按下式確定，且不小于20mL=a+(H-h)×n式中L-過渡段長度(m)；H-臺后路堤高度(m)；h——基床表層厚度(m)；a-倒梯形底部沿線路方向長度，取3～5m;n-常數，取2—5，2過渡段路基基床表層應滿足《高速鐵路設汁規范》的要求，并摻人5%水泥�；�床表層以下倒梯形部分分層填筑摻人3%水泥的級配碎石，級配碎石的級配范圍應符合下表LB3 -l規定，壓實標準應滿足壓實系數K≥0.95、地基系數K30≥150MPa/m、動態變形模量Evd≥50mPa。過渡段橋臺基坑應以混凝土回填或以碎石、灰土分層填筑并用小型平板振動機壓實，并使地基系數K30≥60MPa/m。4．過渡段地基需要加固時應考慮與相鄰地段協調漸變。5．過渡段還應滿足軌道特殊結構的要求。6．過渡段路堤應與其連接的路堤同時施工，，并按大致相同的高度分層填筑7過渡段處理措施及施工工藝應結合工程實際，進行現場試驗。路堤與橫向結構物（立交框構、箱涵等）過渡段路堤與橫向結構物（立交框構、箱涵等）連接處，應設置過渡段，可采用沿線路縱向倒梯形過渡形式，如圖LB3-2(a)所示。橫向結構物頂部及過渡段路基基床表層應滿足《高速鐵路沒計規范》有關要求：過渡段填料、壓實標準及基坑回填應符合路堤與橋臺過渡段規定，寒冷地區過渡段設置應充分考慮與橫向結構物接觸區凍結影響范圍填料的防凍，如圖LB3-2(h)所示。橫向結構物頂面填土厚度不大于l.Om時，橫向結構物及兩側20m范圍基床表層級配碎石應摻加5%水泥。
