CTF-004不銹鋼球閥介紹：

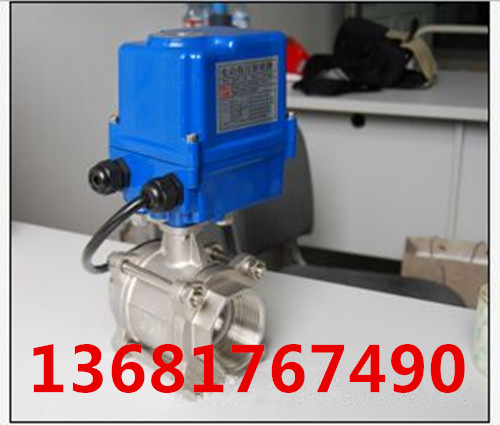

產品名稱：CTF-004不銹鋼球閥
產品類別：CTF系列水處理用電動閥門
產品編號：CTF-004-DN40

產品特點：
1、外殼采用壓鑄合金鋁外殼，經典噴涂工藝，外形美觀，輕便小巧，具有金屬質感，防震防摔
2、金屬數控加工齒輪，運行電流平穩，噪音小
3、產品手電動一體設計，同時有透明視窗，閥門開關狀態一目了然
4、執行裝置連接部分按照國際5211標準接口，可實現閥門的直接對插裝配，傳動效率高
5、采用雙密封結構，密封等級IP65
6、采用有源和無源信號

產品相關主要技術參數：

執行器外觀示意圖：

閥體外形尺寸表（單位mm）:

以上尺寸與實物或許有細微差別，以實物為準，此數據僅供參考
其余閥體尺寸請聯系銷售經理咨詢

主要部件：

產品適用范圍：
純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。

接線方式：
CR11（交流無源觸點）配線圖       電壓：AC220V

1、SW與OPEN相連，閥開，到位后內部自動斷電，黑綠線輸出開到位信號，閥門保持在全開狀態；
2、SW與CLOSE相連，閥關，到位后內部自動斷電，黑紅線輸出關到位信號，閥門保持在全關狀態。

CR12（交流有源觸點）配線圖      電壓：AC220V

1、SW與OPEN相連，閥開，到位后內部自動斷電，黃綠線輸出開到位信號，閥門保持在全開狀態；
2、SW與CLOSE相連，閥關，到位后內部自動斷電，黃紅線輸出關到位信號，閥門保持在全關狀態。

CR13（直流有源觸點）配線圖       電壓：DC12V/24V

1、SW與OPEN相連，閥開，到位后內部自動斷電，黃綠線輸出開到位信號，閥門保持在全開狀態；
2、SW與CLOSE相連，閥關，到位后內部自動斷電，黃紅線輸出關到位信號，閥門保持在全關狀態。
