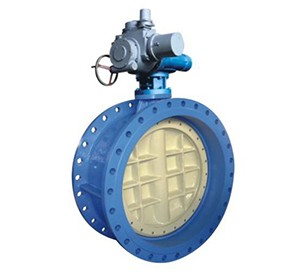

法蘭偏心蝶閥|硬密封蝶閥|D343H、D343Y三偏心法蘭硬密封蝶閥

【產品用途】

D43H、D343H、D643H、D943H型PN10~PN100三偏心法蘭硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

【公稱通徑】

公稱通徑大小分別有：DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200、DN1400、DN1600、DN1800、DN2000、DN2200、DN2400。

【產品特點】

1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。

【執行標準】

設計規范：GB/T 12238 API609

結構長度：GB/T 12221 API609 ASME B16.34

法蘭連接：GB/T 9113 API609 ASME B16.10 ISO5752

試驗與檢驗：GB/T 13927 API598

【性能參數】

三偏心法蘭硬密封蝶閥型號		D343H-10 D343H-16 D343H-25 D343H-40 D343H-64 D343H-100	D643H-10 D643H-16 D643H-25 D643H-40 D643H-64 D643H-100	D943H-10 D943H-16 D943H-25 D943H-40 D943H-64 D943H-100
工作壓力(MPa)		0.6~10.0 (PN6-PN100)
口徑(mm)		DN50-DN4000
適用溫度(℃)		≤400℃
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
材料	閥體	WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
	蝶板	WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
	閥桿	2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel
	密封面	SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel
	填料	柔性石墨 PTFE

【結構簡圖】

【主要外形尺寸】

下列圖中的閥門結構長度：DN＜2000按ISO5752的13系列；DN≥2000按ISO5752的41系列。
