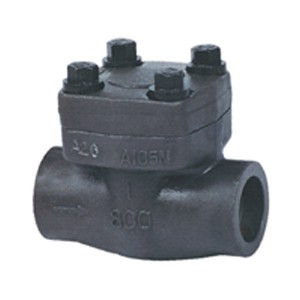

H14止回閥|H11、H14、H61、H64鍛鋼止回閥|H11止回閥

【產品用途】

鍛鋼止回閥系列產品用于工業管道上作阻止介質逆流的裝置，廣泛應用于化工、冶金、石油、制藥、食品、飲料、環保等領域行業。

【產品型號】

升降式鍛鋼止回閥型號：h11h、h11y、h61h、h61y;

內螺紋旋啟式止回閥型號：h41h、h14y、h14w;

旋啟式鍛鋼止回閥型號：h64h、h64y;

【產品特點】

1、鍛鋼止回閥主要零部件采用精密模鍛件，外形美觀，結構緊湊;

2、閥蓋采用螺栓栓接、焊接連接、壓力自密封結構，可根據客戶要求自由選用;

3、螺紋、焊接、法蘭多種連接方式可選。

【執行標準】

設計標準：ASME B16.34/BS5352、GB/T12235、GB/T12236、GB/T12224；
壓力溫度等級標準：ASME B16.34、GB/T12224；
檢驗與試驗標準：API598、JB/T9092；
結構長度標準：ASME B16.10、GB/T12221、JB/T96-95；
法蘭型式尺寸標準：ASME B16.5、GB/T9113、JB/T 82.1~82.4；
對焊端連接標準：ASME B16.25、GB/T12224；

【性能參數】

工作壓力(MPa)		1.6~42.0 (Calss150-Calss2500)
口徑(mm)		DN15-DN50 1/2″-2″
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
材料	閥體	A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L
	閥瓣	A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L
	閥桿	A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L
	密封面	不銹鋼 司太立合金

【結構示意圖】

【外形尺寸】
