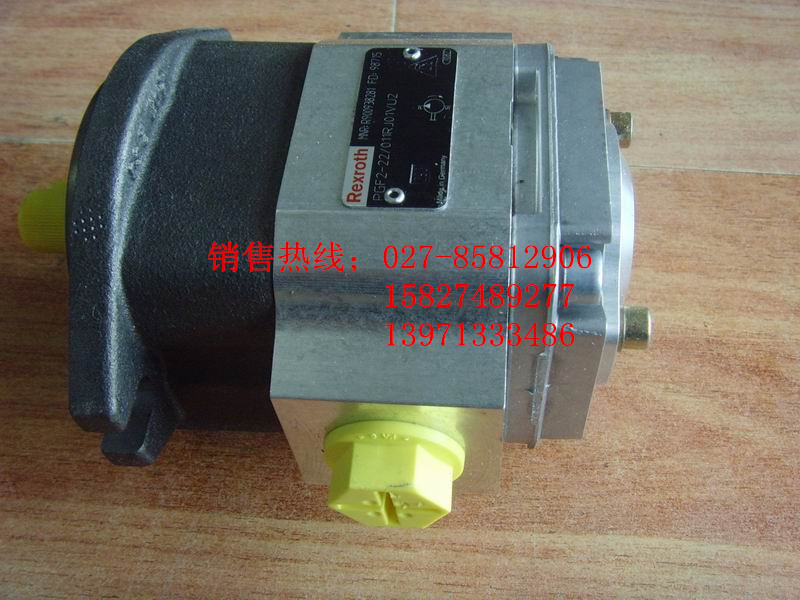

力士樂PGH型內嚙合齒輪泵

定量泵
定排量
低噪聲
低的流量脈動
由于采用間隙密封的補償即使在低速和
低粘度油液時也有高的效率
適用于廣范圍的各種粘度和轉速
所有規格可自由組合組成組合泵
能和PGF型內齒輪泵、軸向柱塞泵和
葉片泵組成多聯泵凱鑫隆液壓氣動027-85812906
能用HFC液體工作（密封件型號W
PGH型液壓泵是泄漏間隙補償結構的定排量內嚙合齒
輪泵。
它的主要組成部分有泵體(1)，軸承(1 1)，內齒
輪(2)，帶軸外齒輪(3)，滑動軸承(4)，前、
后蓋(5)，端蓋(6)，安裝法蘭(7)，和定位銷
(8)以及由弧形體(9 1)、支架(9 2)和密封墊
(9 3)組成的弧形元件(9)。
曖入和排出原理
支承在油膜軸承上的帶軸外齒輪(3)驅動內齒輪
(2)以一定的方向轉動。
轉動時，在約90 e范圍的吸油區內體積增加。產生吸
力，流體進入吸油區。
月牙形的弧形元件(9)將吸油腔和排油腔隔開。在
排油腔外齒輪(3)的齒和內齒輪(2)齒嚙合，流體
就從排油腔(P)排出凱鑫隆液壓氣動027-85812906。
軸向間隙補償
軸向補償力FA由前、后蓋(5)間的壓力場(10)產
生，作用在排油腔內的軸向浮動板上。
由于工作壓力的作用，這兩個弧形元件(9 1)和(9 2)
壓向外齒輪(3)和內f 2）的齒頂。
弧形體和弧形支架的面積比和密封圈(g 3)的位置設計得
使內齒輪(2)、弧形體(9)和外齒輪(3)之間達到可
靠的密封。凱鑫隆液壓氣動027-85812906
彈性元件密封圈(9 3)能保證即使在很低的壓力下這些元
件間也有適當的接觸壓力。
液壓軸承和油膜軸承
作用在帶軸外齒輪(3)上的力由油膜潤滑的徑向滑動軸
承(4)承受；作周在內齒輪(2)上的力由靜壓軸承
(11)承受。
蔭形
兩個齒輪均為漸開線式齒輪刀具加工，較長的嚙合長度使
泵的排量和壓力脈動較小。這使泵的運行噪聲大大降低
PGH4-2X/040RE11VU2
PGH5-2X/125RR11VU2
PGH5-2X/160RE07VE4
PGH5-2X/200RE07VE4
PGH4-2X/020RE11VU2
PGH4-2X/025RE11VU2
凱鑫隆液壓氣動027-85812906PGH4-2X/032RE11VU2
PGH4-2X/050RE11VU2
PGH4-2X/063RE07VE4
PGH4-2X/080RE07VE4
PGH5-2X/125RE11VE4
PGH2-2X/006RE07VU2
PGH3-2X/011RE07VU2
PGH5-3X/063RE11VU2
PGH5-3X/080RE11VU2
內齒輪泵，間隙補償
PGH
SAE 2孔法蘭符合IS0 3019/1或
4孔法蘭符合VDMA 24 560第1部分和IS0 3019/2
法蘭連接
任選凱鑫隆液壓氣動027-85812906
只有在向博世力士樂咨詢后，才可使用帶徑向力和軸向
力（例如皮帶輪傳動）之傳動方式
順時針或逆時針一轉向不能改變！
礦物油(HLP)按DIN 51 524第2部分
水基合成油液符(HFC)按VDMA 24 317密封件型號w5)
合成酯(HEES)按VDMA 24 5585)
無水液壓油(HFD-U)按VDMA 24 3175)
請注意樣本活頁RE 07 075的規定。
如用環境兼容的液體請先向我們咨詢！
PGH5
PGH5型和PGH5，A10V0 100組合（SAE-C法蘭，軸17T 12/24 DP）
PVV，。4，PVV/05（SAE-C法蘭，軸14T 12/24 DP）
PGH5型和PGH4．A10V0 45組合（SAE-B法蘭，軸15T 16/32 DP）
PGP3, PGF3, PVV／Q1, PVV，。2, A10V0 28 (SAE-B法蘭，軸13T 16/32 DP)
PGH5型和PGH2，PHG3．PGF2．PGP2．G2-4X．A10VS0 10/18組合（SAE-A法蘭，軸9T 16/32 DP）
一般的技術數據和單個泵一樣（請見第4頁）。
組臺泵的各泵轉動方向均一樣。
承受最大負荷的泵垃為第一泵。
工程技術人員應對不同的應用場合校核通軸的最大轉矩。對于現有的多聯泵（有型號的）也一樣。
單個泵的驅動轉矩可計算如下：
驅動
電機+泵的安裝支架+聯軸器+泵
堰菲蚓。
一泵的驅動軸上不允許有徑向力和軸向力！
一電機和泵的軸線砬精確對中！凱鑫隆液壓氣動027-85812906
一應采用能塒軸線不對中進行補償的聯軸器！
一在安裝聯軸器時避免產生軸向力，即不能用錘子
錘或將聯軸器壓入主軸！使用驅動軸的內部螺
紋。
油箱
一油箱的容量應和泵的運行工況相配
一油箱的油溫不得超過允許的油液溫度；必要時可配冷卻
器
管道和連接
一卸下泵的保護油堵
一推薦采用符臺DIN 2391的精制無縫鋼管和可拆裝的管道
連接
一根據泵的油口選擇管道的內徑（吸入速度為1到1.5 m/s）
一進口壓力請見第4頁
一在裝配前徹底清洗管道和管接頭
推薦的管道連接
一任何情況下不能將回油直接被泵吸入，即在回油管和吸
油管間應保持盡可能大的距離。
一吸油管和回油管應始終浸在右面之下。
一應確保管道裝配無泄漏
濾油器凱鑫隆液壓氣動027-85812906
一有可能的話在回油管或壓力油管設置濾油器。
（在帶真空開關／堵塞指示器時，只能用吸油濾油器）
液壓油
一請遵守樣本活頁RC 07 075的規定
一推薦使用品牌的液壓油
一不要將不同牌號的液壓油混在一起，因為這可能引起油
液的分解和潤滑品質的惡化。凱鑫隆液壓氣動027-85812906
一根據運行情況定期地更換油液，同時清楚油箱內的殘
