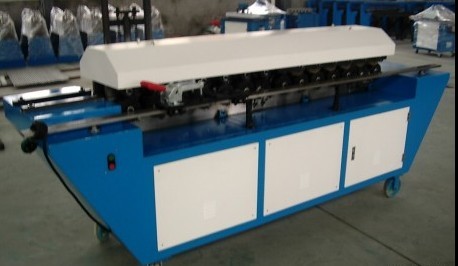

共板法蘭機性能特點

共板法蘭機是法蘭成型于風管自身板材連接端口的專用設備。共板法蘭系統是國際上風管制作法蘭連接量大系統之一，具有方便的特點，特別適用于截面面積不大的 風管生產。共板法蘭系統可用于大規模工業化生產，是一種高效風管法蘭系統。具有良好的剛性和穩定性，運動成型形狀美觀平整。與壓筋機、剪板機、共板法蘭折 邊機等組合可形成簡易型全自動風管生產線，機器結構嚴謹、性能良好，為客戶節約了成本，降 低了開支，是小型生產客戶的優佳選擇。

共板法蘭機：TDF共板式法蘭系統，不僅生產共板式法蘭機，還生產相應配套法蘭連接角碼T-12DC和T-15DC

共板法蘭機是法蘭成型于風管自身板材連接端口的專用設備。共板法蘭系統是國際上風管制作法蘭連接量大系統之一，具有成本低、密封性能好、安裝簡捷方便的特點，特別適用于截面面積不大的風管生產。共板法蘭系統可用于打規模工業話生產，是一種高效風管法蘭系統。具有良好的剛性和穩定性，運動成型形狀美觀平整。與壓筋機、剪板機、共板法蘭折邊機等組合可形成簡易型全自動風管生產線，機器結構嚴謹、性能良好，為客戶節約了成本，降低了開支，是小型生產客戶的最佳選擇。

性能特點：

       共板法蘭成型機按工作性能分為三種型號：TDF-12、TDF-15和雙機聯動共板法蘭成型機2-TDF-12、TDF-12、TDF-15一側工位成型共板式法蘭邊L行，另一側工位成型勾碼C型，雙機連動法蘭成型則兩側工位同時成L型，所成型的法蘭質量好，效率高，寬度可在300-1530mm之間調整。機器全部使用推力球軸承，磨損和阻力減至最低。





?①、放樣下料：共板法蘭風管放樣下料主要由ACL-Ⅱ風管自動生產線完成，可以
連續完成送料、調平、壓筋、剪角、沖剪方口、剪切工序。風管自動風管生產線數控系統主機由32位微處理器，彩色圖形顯示器及數控專用防護觸摸式鍵盤組成，并配有靈敏度專用控制卡和機床強電接卡（I/0）控制機械及液壓傳動部分�？刂葡到y采用功能菜單窗口提示方式，在主菜單下可以根據需要按功能鍵進入任意功能菜單，具體完成風管下料的六個功能鍵功能如下：?
手動調整方式（F1）：用于送料或退料，可以實現連續送退料及設定尺寸送退料。?自動成型方式（F2）：用于對編制好的加工工藝自動執行，輸入加工風管截面尺寸、方口類型、方口余量及加工數量便可自動下料。?
誤差修正（F3）：用于修正由于脈沖當量填入不合適引起的剪板尺寸誤差。?訂單形式（F4）：共有10組，一組可以對20個編制好的訂單進行加工；?自動開料（F5）：用于批量下料；?
參數設定（F6）：用于系統參數設定，大多數參數在系統出廠之前設置完畢，在使用時，不能隨意更改。?
