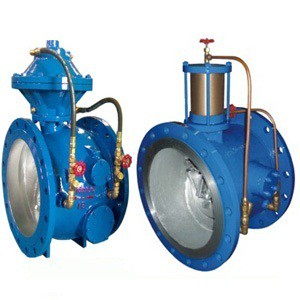

管力閥是水泵出口繼老式手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥門后的第五代新產品。通過對閥門的流體設計，形成直線型流道，能耗低、運行穩，密封效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，通過提高快關時間，能更好地消除水錘危害，保護水泵及管網系統安全。管力閥主要用于自動化給排水泵站的離心泵、混流泵和軸流泵出水管道，設計有活塞式與膜片式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質；可通過輔助部件，實時反饋閥門在線運行情況，對距離輸送工程，實現自動控制與遠程檢測功能；在產品類型上，公司開發有普通型、回水低壓型、污水型等五種規格，以滿足不同客戶不同工況的需求。由于結構緊湊，體積小，重量輕，特別適用于大口徑管路系統�？蓮V泛應用于電力、環保、冶金、石化、水司、市政、食品等行業供、排水系統、污水泵房、化工流體等的輸送系統，是當前國內外結構最新穎、性能最先進、運行最可靠的泵站新型控制設備。

特點

（1）本閥門由上下碳鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。
（2）工作原理：當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉,反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。

應用工況

在泥沙和雜物較多的一些工況（如黃河水質，污水處理系統等），閥門控制管路容易被堵塞，導致閥門失靈；大的雜物還容易把閥板卡住，導致閥門密封不嚴；還有一些特殊工況，閥門開關時水錘很大，導致閥門開關時響聲巨大，甚至造成事故。

主要技術參數

公稱通徑DN(mm)	適用溫度℃	適用介質	流阻系數	最低工作壓力(Mpa)
DN150-DN2000	0-80	泥污、污水 油品、海水	0.3-1.1	≥0.1
關閥時間(可調)	開閥時間(可調)	結構長度標準	法蘭標準	泄漏量
快關1-3秒 慢關5-90秒	20-60秒	GB2221-89	GB/T79-94	GB/T13927-92

主要零件材料

零件名稱	閥體	閥心	閥軸	密封面	填料
材料名稱	球墨鑄鐵	球墨鑄鐵	不銹鋼	丁腈橡膠	O型密封圈
	碳鋼	碳鋼	不銹鐵
	不銹鋼	不銹鋼



主要外形尺寸
