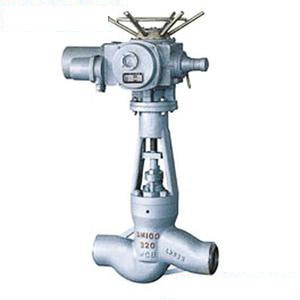

J961Y電站截止閥|J961Y電站閥門|電站電站閥門



產品型號	公稱壓力	試驗壓力		工作壓力			工作溫度(℃)	適用介質
		殼體強度	密封	P54	P55	P57
J61H/Y-100	10	15	11				≤450	水、蒸汽、油品
J61H/Y-200	20	30	22
J61H/Y-250	25	38	28
J61H/Y-320	32	48	36
J61Y-P54/100V		30	22	10			≤540	蒸 汽
J61Y-P54／140V		38	28	14
J61Y-P54／170V		48	36	17	10
J61Y-P55／100V		38	28		14		≤555
J61Y-P55／140V		48	36		17
J61Y-P55／170V		53	39			10
J61Y-P57／100V		48	36			14	≤570
J61Y-P57／140V		55	40			17
J61Y-P57／170V		60	44

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	手輪	緊固體
J61H型	25 WCB	25 40Cr	鉻不銹鋼 鉻鉬鋁鋼化	鉻不銹鋼	鉻不銹鋼	柔性石墨	鋁青銅	可鍛鑄鐵	優質碳鋼鉬鋼
J61Y型	25 WCB	25 40Cr	鉻不銹鋼 鉻鉬鋁鋼化	25	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	優質碳鋼鉻鉬鋼
J61 Y-P54型	ZG20CrMolV 12CrlMolV	12C r1MolV	20CrMol V 25CrlMolV	12CrlMolV	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	鉻鉬鋼
J61 Y-P55型	ZG25CrMol V12CrlMolV	12C r1MolV	20CrMol V 25CrlMolV	12C r1MolV	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	鉻鉬鋼
J61 Y-P57型	ZGl5CrMolV 12CrlMolV	12CrlMolV	20CrMol V25CrlMolV	12CrlMolV	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	鉻鉬鋼

公稱通徑DN	主要外形尺寸和連接尺寸（mm）							重量（kg）
	L	D1	D2	D3	α	H	D0
J61(H.Y)-25、40、64、100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10	120	12	25		40°	185	140	2.8
15	170	17	36		40°	247	200	7.5
20	170	22	42		40°	248	200	9
25	170	26	42		40°	248	240	9.5
32	170	31	44		40°	248.5	280	15
50①	250	50	82		32°	450	320	60
50②	350	50	82		32°	450	320	64
65	430	69	100	110	32°	669	400	74
80	470	84	108	130	32°	669	450	112.5
100	560	107	144	165	32°	755	500	178.5

10	120	12	28		40°	189	140	3
15	170	17	40		40°	250	200	9
20	170	22	46		40°	252	200	11
25	170	26	46		40°	254	240	13
32	170	31	49		40°	254	280	17
50①	250	50	90		32°	453	320	68
50②	350	50	90		32°	455	320	72
65	430	69	104	115	32°	630	400	83
80	470	84	110	140	32°	672	450	118
100	560	17	148	170	32°	761	500	165

J961Y電站截止閥|J961Y電站閥門|電站電站閥門
