1  概述

BW70/8臥式雙缸砂漿泵(以下簡稱砂漿泵)是我公司根據國家基礎設施建設的需要而開發的一種新型產品。廣泛應用于隧道、地鐵、道路、橋梁、水壩、礦山建設和高層建筑的地下防水工程，地基加固，巷道密封，塌方修復及邊坡錨桿支護等各類注漿施工工程，該系列產品具有技術先進，操作簡單、功能完善，維修方便等優點。

2  主要技術參數

2.1 技術參數：（見表1）

                                                                    （表1）

3  結構及工作原理

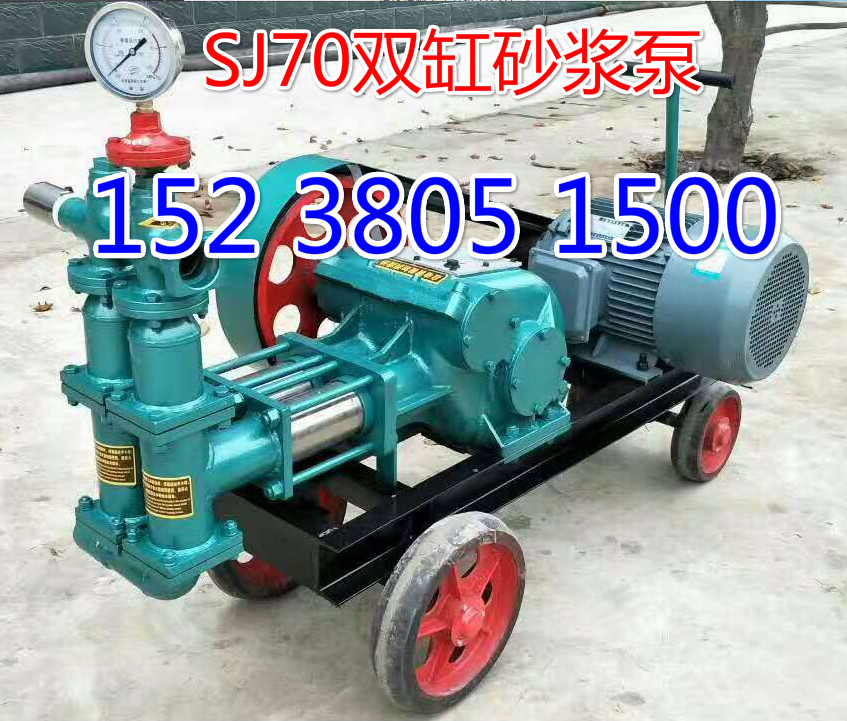

BW70/8雙缸砂漿泵主要由電動機、泵體、底座、泵頭、氣室、壓力表、清洗閥、帶輪傳動等部分組成（詳見附錄 圖1）。電動機產生的動力經皮帶傳動至泵體，經曲軸連桿的旋轉運動變為活塞的直線往復運動，從而控制泵頭內鋼球的開合進行吸排漿工作。

3.1  泵頭（詳見附錄圖2）

泵頭主要由出漿管（23）、進漿管（16）、泵頭三通（15）、鋼球墊（14）、鋼球（13）、四通焊接（7）、氣室（3）、密封組件等部分構成，為下進上出型，進漿管孔徑φ64mm，出漿管接頭為38快接，氣室上方設有M20×1.5內孔螺紋，便于安裝壓力表座及電控壓力表裝置。

3.2  泵體（詳見附錄圖3）

泵體由動力裝置和液力裝置兩部分組成，動力裝置包括曲軸、連桿、十字頭、十字頭銷、輸入軸、傳動齒輪等部分組成，曲軸結構設計合理，制造工藝先進，并經調質處理，經久耐用，本裝置引還入了軸承式連桿結構，具有傳動平穩、噪音低、耐磨性及減振性能良好、使用壽命長等特點；液力裝置主要由缸套、活塞、活塞座、活塞桿、活塞壓墊、泵頭等部分組成�；钊麠U、活塞座采用10°錐形密封，活塞壓緊采用M14×1.5內螺紋聯接方式，有效防止泥漿的滲入，折裝更加方便快捷，活塞為進口聚醚材質、反唇口結構，同心性好，極大的提升了連續注漿作業時間，降低了操作者的使用成本。
