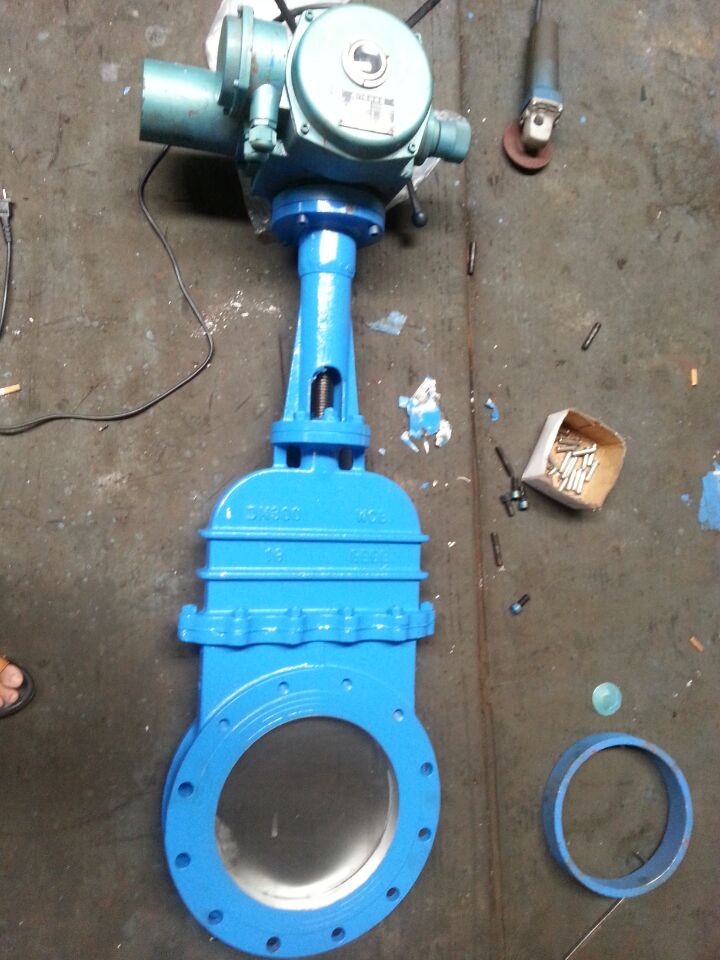

DMZ973H/X/F電動暗桿刀型閘閥，暗板刀閘閥電動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力PN10~16，閥體材料為碳素鋼（PZ973H-10C~16C）、不銹鋼（PZ973F-10P~16P PZ973Y-10P~16P），具有排渣功能的的閘閥。
超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉。通徑范圍：DN50~DN800，使用溫度：≤ 100℃，應用于污水、造紙、化工、煤炭、制糖等領域，特別適合于造紙行業在管道上作調節與節流使用。
【DMZ973H/X/F電動暗桿刀型閘閥，暗板刀閘閥產品性能參數】
|
PZ973H、PZ973F、PZ973Y型電動刀型閘閥（刀閘閥）主要性能參數 |
||||
|
型號 |
PN |
工作壓力/ MPa |
適用溫度/℃ |
適用介質 |
|
PZ973H-10C |
10~16 |
1.0~1.6 |
≤ 100 |
紙漿、污水、煤漿、灰渣水泥混合物 |
|
PZ973H-16C |
||||
|
PZ973F-10P |
||||
|
PZ973F-16P |
||||
|
PZ973Y-10P |
||||
|
PZ973Y-16P |
||||
【DMZ973H/X/F電動暗桿刀型閘閥，暗板刀閘閥產品零部件材料】
|
PZ973H、PZ973F、PZ973Y型電動刀型閘閥（刀閘閥）零部件材料 |
|||||
|
型號 |
材料 |
|
|||
|
閥體 |
閥桿 |
密封面 |
填料 |
|
|
|
PZ973H-10C |
WCB |
2Cr13 |
硬質合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨環 |
|
|
PZ973H-16C |
|
||||
|
PZ973F-10P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
||
|
PZ973F-16P |
|
||||
|
PZ973Y-10P |
CF8（304） |
0Cr18Ni9（304） |
|
||
|
PZ973Y-16P |
|
||||
【DMZ973H/X/F電動暗桿刀型閘閥，暗板刀閘閥產品外形及結構尺寸（PN10）】
|
PZ973H、PZ973F、PZ973Y（PN10）型電動刀型閘閥（刀閘閥）外形及結構尺寸（mm） |
|||||||
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
D0 |
|
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
180 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
220 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
220 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
230 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
280 |
|
200 |
60 |
335 |
295 |
365 |
540 |
8×M20 |
360 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
360 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
400 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
400 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
400 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
530 |
關鍵字：DMZ973H/X/F電動暗桿刀型閘閥，暗板刀閘閥，耐磨刀閘閥
