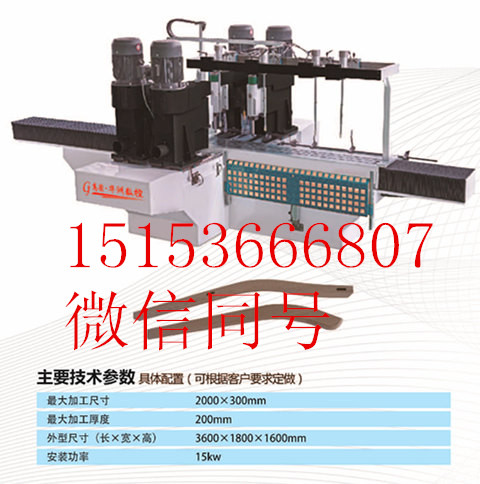

數控雙面銑系統使用說明

一、系統組成

系統由雙端銑PC數控軟件（帶加密狗）及運動控制卡（主卡+通訊線+轉接板）構成。

運動控制卡插于PC機的PCI插槽，經通訊線和轉接板與機床外部電氣連接.

二、軟件介紹

軟件主界面如下：

機床坐標系如下圖所示：

三軸回零后，顯示的坐標值：

X為負的“X加工起點距離”

Y1為正的“零位刀Y間距”的一半

Y2為負的“零位刀Y間距”的一半

離散步長：對工件曲線的逼近的線段長度，影響加工表面的平滑度，通常設為0.5左右

X加工起點距離：加工出的工件最左側位置與X回零后，與Y1刀中心在X方向的距離

起始安全距離：刀具在X方向快速移動至與工件最左側相差安全距離時再慢速移動

四、加工文件的要求：

1、加工圖形為2004版的DXF格式文件

2、加工圖形應分成上邊和下邊兩條曲線，上邊Y1刀加工，下邊Y2刀加工

3、雙端加工時，圖形擺放應避免工件路徑與X方向垂直

4、如不能避免工件路徑與X方向垂直，加工時應選擇單端加工方式

5、加工圖形的路徑有回走的，必須采用單端加工方式

五、加工設置

加工設置在主界面右下角區域完成，如下圖：

* 加工可設置為雙端加工方式或單端加工方式

* 單端加工方式可選擇加工上邊（Y1）或加工下邊（Y2），也可以兩邊都加工（軟件按先上后下自動加工）

* 可選擇加工中是否開啟主軸（不開主軸可用于軌跡查看，不能加工）

* 可以設置加工余量進行粗加工

* 設置加工余量后，可以選擇是否在精加工完成后自動進行精加工

* 讀入加工圖形后，先按“生成代碼”，再按運行鍵就可以按設置方式進行加工。

****做一個開機加工的例子*****

1.       打開電箱的總電源，打開電腦開關。電腦啟動。

2.       檢查機器的氣源是否打開，刀具安裝是否合理，工件平臺上是否有多余的雜物。

3.       打開控制軟件，進入操作界面。

4.  首先，回機械原點點一下這里，機器Y1刀.Y2刀.和x平臺，分別依次做檢測運動，回到機械原點后，機器停下。檢測完畢。這一步驟是開機必 做的。切記！

5.  打開文件，找到需要加工的dxf文件，點擊生成代碼，顯示區將出現圖形和刀路。檢查文件是否是需要加工的文件。

6.  點擊開始，機器將自動運行。試切一下.確認無誤后，就可正式加工了。

7.  在合理的位置上放上木料，（依照試切時的痕跡放料）。按開始就可以加工了.

8. 暫停。停止.

9. 這是手動控制區�？梢允謩涌刂茩C器運動。

10.這是單面加工，或雙面加工，的控制區。
