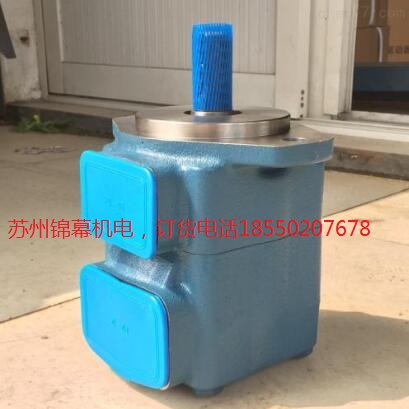

20V10A-1A22R美國SUNNY桑尼葉片泵，全國包郵

（一）油研柱塞泵調壓回路
調壓回路的功用是調定或限制液壓系統的最高工作壓力或者使執行機構在工作過程的不同階段實現多級壓力變換。 一般由溢流閥來實現這一功能 。

瑞士WANDFLUHH萬福樂液壓閥
P02A01D23,P02A01D33,P02A01D24,P02A01D34,
E05001D20,E05001A20,E05002D20,E05002A20,
E05101D20,E05101A20,E05102D20,E05102A20,

１、單級油研柱塞泵調壓回路
如圖14-10所示為單級調壓回路，這是最基本的調壓回路。 當用節流閥 ２ 調節液壓缸速度時，溢流閥 １ 始終開啟溢流，此時泵的出口壓力便穩定在溢流閥 １ 的調定壓力上。調節溢流閥，便可調節泵的供油壓力。

２、多級油研柱塞泵調壓回路
如圖14-11（a）所示為二級調壓回路。先導式溢流閥 １ 的遠程控制口串接遠程調壓閥 ２ 和二位二通電磁換向閥。 當換向閥的電磁鐵斷電時 ，泵出口油壓力由先導式溢流閥 １ 確定；當換向閥的電磁鐵通電時 ，泵出口油壓力由遠程調壓閥 ２ 確定。 回路中先導

日本大金DAIKIN電磁閥
KSO-G02-2CA-30   KSO-G02-2CB-30  KSO-G02-2CC-30
KSO-G02-2CD-30   KSO-G02-2CP-30  KSO-G02-3CA-30
KSO-G02-3CB-30   KSO-G02-3CC-30  KSO-G02-3CD-30

式溢流閥的調壓值應大于遠程調壓閥的調壓值，在這種條件下，遠程調壓閥才能起到遠程調壓的作用。 而圖14-11（b）所示為三級調壓回路。 主溢流閥 １ 的遠程控制口通過三位四通電磁換向閥分別接具有不同調壓值的遠程調壓閥 ２ 和 ３。 當換向閥左位時 ，

新鴻HYDROMAX單聯泵
HGP-05A-F03R HGP-05A-F03L HGP-05A-L03R HGP-05A-L03L
HGP-05A-F05R HGP-05A-F05L HGP-05A-L05R HGP-05A-L05L

泵出口壓力由閥 ２ 確定 ；當換向閥右位時，泵出口壓力由閥 ３ 確定；當換向閥中位時，泵出口壓力由閥 １ 確定。 回路中閥 １ 的調壓值應大于閥２ 和閥 ３ 的調壓值。
