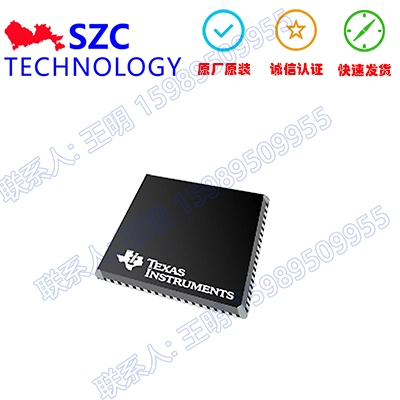

ADS54J60IRMPT模數轉換器 產品介紹

ADS54J60IRMPT詢價熱線ADS54J60IRMPT現貨ADS54J60IRMPT代理王先生15989509955 深圳市首質誠科技有限公司, ADS54J60 是一款低功耗、高帶寬 16 位、1.0GSPS 雙通道模數轉換器 (ADC)。該器件經設計具有高信噪比 (SNR)，可提供 -159dBFS/Hz 的噪底，從而 協助應用在寬瞬時帶寬內 實現最高動態范圍。

產品名稱：模數轉換器

ADS54J60IRMPT特征

16 位分辨率、雙通道、1GSPS ADC

本底噪聲：–159dBFS/Hz

頻譜性能（fIN = 170MHz，–1dBFS）：

信噪比 (SNR)：70dBFS

噪聲頻譜密度 (NSD)：–157dBFS/Hz

SFDR：86dBc（包括交錯音調）

SFDR：89dBc（不包括 HD2、HD3 和交錯音調）

頻譜性能（fIN = 350MHz，–1dBFS）：

SNR：67.5dBFS

NSD：–154.5dBFS/Hz

SFDR：75dBc

SFDR：85dBc（不包括 HD2、HD3 和交錯音調）

通道隔離：fIN = 170MHz 時為 100dBc

輸入滿標度：1.9VPP

輸入帶寬 (3dB)：1.2GHz

片上抖動

集成寬帶 DDC 塊

支持子類 1 的 JESD204B 接口：

10.0Gbps 時每個 ADC 具有 2 條信道

5.0Gbps 時每個 ADC 具有 4 條信道

支持多芯片同步

功耗：1GSPS 時為 1.35W/通道

封裝：72 引腳 VQFNP (10mm × 10mm)

ADS54J60IRMPT產品詳情

ADS54J60 是一款低功耗、高帶寬 16 位、1.0GSPS 雙通道模數轉換器 (ADC)。該器件經設計具有高信噪比 (SNR)，可提供 -159dBFS/Hz 的噪底，從而 協助應用在寬瞬時帶寬內 實現最高動態范圍。該器件支持 JESD204B 串行接口，數據傳輸速率高達 10Gbps，每個 ADC 可支持 2 或 4 條通道。已緩沖模擬輸入在大大減少采樣保持毛刺脈沖能量的同時，在寬頻率范圍內提供統一的輸入阻抗�？蛇x擇將每個 ADC 通道連接至數字下變頻器 (DDC) 模塊。ADS54J60 以超低功耗在寬輸入頻率范圍內提供出色的無雜散動態范圍 (SFDR)。

JESD204B 接口減少了接口線路數，從而實現高系統集成度。內部鎖相環 (PLL) 會將 ADC 采樣時鐘加倍，以獲得串行化各通道的 16 位數據時所使用的位時鐘。

應用
