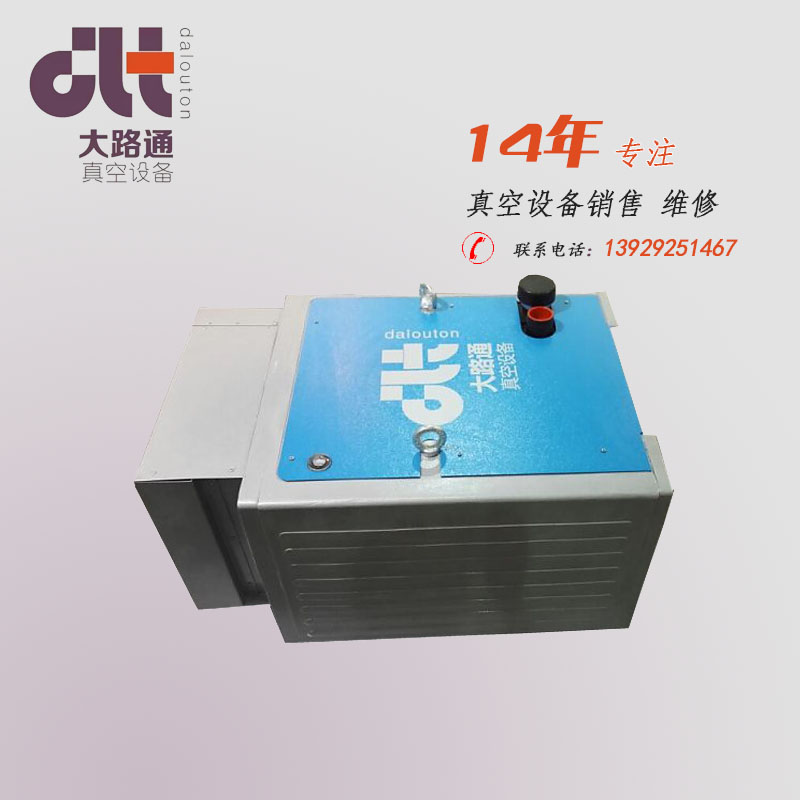

水環式真空泵/完全替代里其樂2BL2101液環式真空泵

產品說明：

里其樂2BL2101水環式真空泵內置水循環式真空泵是理想中的低真空獲得設備，用于抽除普通空氣或惰性氣體和少量可凝性蒸汽。

產品用途：

廣泛應用于石油、化工、機械、礦山、輕工、造紙、動力、冶金、醫藥和食品等工業及市政與農業等部門的許多工藝過程中，如真空過濾、真空送料、真空脫氣、真空蒸發、真空濃縮和真空回潮等

產品特點：

結構簡單，制造精度要求不高，容易加工，操作簡單、維修方便；

結構緊湊，泵一般與電動機直聯，轉數較高。用較小的結構尺寸，可以獲得較大的排氣量；

泵腔內沒有金屬摩擦表面，無須對泵內進行潤滑。轉動件和固定件之間密封可直接由水封來完成；

泵腔內壓縮氣體過程溫度變化很小，可認為是等溫壓縮，故可以抽除易燃、易爆的氣體；

由于沒有排氣閥機摩擦表面，故可以抽除帶塵埃的氣體、可凝性氣體及氣水混合物。

工作原理：

由葉輪、泵體、吸排氣盤、水在泵體內壁形成的水環、吸氣口、排氣口、輔助排氣閥等組成的。葉輪被偏心的安裝在泵體中，當葉輪旋轉時，進入水環泵泵體的水被葉輪拋向四周，由于離心力的作用，水形成了一個與泵腔形狀相似的等厚度的封閉的水環。水環的上部內表面恰好與葉輪輪轂相切，水環的下部內表面剛好與葉片頂端接觸（實際上，葉片在水環內有一定的插入深度）。此時，葉輪輪轂與水環之間形成了一個月牙形空間，而這一空間又被葉輪分成與葉片數目相等的若干個小腔。如果以葉輪的上部0°為起點，那么葉輪在旋轉前180°時，小腔的容積逐漸由小變大，壓強不斷的降低，且與吸排氣盤上的吸氣口相通，當小腔空間內的壓強低于被抽容器內的壓強，根據氣體壓強平衡的原理，被抽的氣體不斷地被抽進小腔，此時正處于吸氣過程。當吸氣完成時與吸氣口隔絕，小腔的容積正逐漸減小，壓力不斷地增大，此時正處于壓縮過程，當壓縮的氣體提前達到排氣壓力時，從輔助排氣閥提前排氣。而與排氣口相通的小腔的容積進一步地減小壓強進一步的升高，當氣體的壓強大于排氣壓強時，被壓縮的氣體從排氣口被排出，在泵的連續運轉過程中，不斷地進行著吸氣、壓縮、排氣過程，從而達到連續抽氣的目的。

產品參數：

抽  速：每小時70立方米；

極限真空度：50mbar；

功 率：3KW；

進氣口徑：DN50；

排氣口徑：DN50；

轉速：2950rpm；

電 壓：三相380V；

體積（長寬高）：802*553*497mm；

重 量：100kg；

噪 音：70dB；

水量： 46L

產品關鍵詞：水環式真空泵、里其樂2BL2101真空泵、液環式真空泵
