產品技術數據.參數：

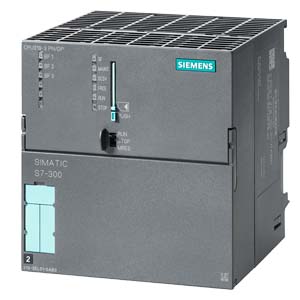

6ES7318-3EL01-0AB0
CPU319-3 PN/DP, 2 MB
產品信息細節
技術數據
CAx數據
技術數據
SIMATIC S7-300 CPU 319-3 PN/DP， 中央處理器，帶 2MB 內存， 1 個 MPI/DP 12MBit/s 接口， 2個 DP-Master/Slave 接口， 3個 以太網 PROFINET 接口， 帶雙端口交換機， 需要微型存儲卡
一般信息
硬件功能狀態
01
固件版本
V3.2
附帶程序包的
● 工程系統
自 STEP 7 V5.5 起
電源電壓
額定值 (DC)
● DC 24 V
是
允許范圍，下限 (DC)
19.2 V
允許范圍，上限 (DC)
28.8 V
電源導線的外部保險裝置（推薦）
最小值 2 A
電源和電壓斷路跨接
● 停電/斷電跨接時間
5 ms
● 重復率，最小值
1 s
輸入電流
耗用電流（額定值）
1 250 mA
耗用電流（空載），典型值
500 mA
接通電流，典型值
4 A
I2t
1.2 A2·s
功率損失
功率損失，典型值
14 W
存儲器
工作存儲器
● 集成
2 048 kbyte
● 可擴展
否
● 用于剩余數據模塊的剩磁存儲器大小
700 kbyte
裝載存儲器
● 插拔式 (MMC)
是
● 插拔式 (MMC)，最大值
8 Mbyte
● MMC 上的數據管理（在上一次編程后），最小值
10 y
緩沖
● 存在
是
● 不帶電池
是
CPU-處理時間
對于位運算，典型值
0.004 μs
對于字運算，典型值
0.01 μs
對于定點運算，典型值
0.01 μs
對于浮點運算，典型值
0.04 μs
CPU-組件
組件數量（總計）
4 096; （DB、FC、FB）；可以通過安裝的 MMC 減少可裝載塊的最大數量。
DB
● 數量，最大值
4 096; 數字條：1 至 16000
● 容量，最大值
64 kbyte
FB
● 數量，最大值
4 096; 數字條：0 至 7999
● 容量，最大值
64 kbyte
FC
● 數量，最大值
4 096; 數字條：0 至 7999
● 容量，最大值
64 kbyte
OB
● 容量，最大值
64 kbyte
● 可用循環 OB 數量
1; OB 1
● 時間報警 OB 數量
1; OB 10
● 延遲報警 OB 數量
2; OB 20, 21
● 喚醒警告 OB 數量
4; OB 32、33、34、35(OB 35: kleinster einstellbarer Takt = 500 μs)
● 過程報警 OB 數量
1; OB 40
● DPV1 報警 OB 的數量
3; OB 55、56、57
● 等時模式 Ob 數量
1; OB 61
● 啟動 OB 數量
1; OB 100
● 異步錯誤 OB 數量
6; OB 80, 82, 83, 85, 86, 87（OB83 只用于 PROFINET IO）
● 同步錯誤 OB 數量
2; OB 121、122
嵌套深度
● 每個優先等級
16
● 錯誤 OB 中的附加等級
4
計數器、定時器及其剩磁
S7 計數器
● 數量
2 048
剩磁
— 可調整
是
— 下限
0
— 上限
2 047
— 已預設
Z 0 至 Z 7
計數范圍
— 可調整
是
— 下限
0
— 上限
999
IEC 計數器
● 數量
不限制（只通過 RAM 進行限制）
S7 時間
● 數量
2 048
剩磁
— 可調整
是
— 下限
0
— 上限
2 047
— 已預設
無剩余
時間范圍
— 下限
10 ms
— 上限
9 990 s
IEC 計時器
● 存在
是
● 類型
SFB
● 數量
不限制（只通過 RAM 進行限制）
數據范圍及其剩磁
可保留數據范圍，全部
所有最大值 700 KB
標記
● 數量，最大值
8 192 byte
● 存在剩磁
是; 從 MB 0 至 MB 8191
● 預設剩磁
MB 0 至 MB 15
● 定時標記數量
8; 1 個標記字節
數據組件
● 可調整剩磁
是; 在 DB 中不保持特征
● 預設剩磁
是
本地數據
● 每個優先等級，最大值
32 768 byte; 每個塊最大 2048 字節
地址范圍
外設地址范圍
● 輸入端
8 192 byte
● 輸出端
8 192 byte
分布式
— 輸入端
8 192 byte
— 輸出端
8 192 byte
過程映像
● 輸入端
8 192 byte
● 輸出端
8 192 byte
● 輸入端，可調整
8 192 byte
● 輸出端，可調整
8 192 byte
● 輸入端，已預設
256 byte
● 輸出端，已預設
256 byte
分量過程映像
● 分量過程映像數量，最大值
1; PROFINET IO 的有效數據長度限制為不超過 1600 字節
數字通道
● 輸入端
65 536
— 集中式
1 024
● 輸出端
65 536
— 集中式
1 024
模擬通道
● 輸入端
4 096
— 集中式
256
● 輸出端
4 096
— 集中式
256
硬件擴展
DP 主站數量
● 集成
2
● 關于 CP
4
可運行的 FM 和 CP 數量（建議）
● FM
8
● CP, PtP
8
● CP，LAN
10
組件載體
● 組件載體，最大值
4
● 每個組件載體的組件，最大值
8
時間
時鐘
● 硬件時鐘（實時時鐘）
是
● 可緩沖和同步
是
● 緩沖持續時間
6 wk; 當環境溫度為 40 °C 時
● 每日偏差，最大值
10 s; 典型值：2 s
● 接通電源后時鐘的顯示
在斷開電源后，時鐘仍繼續運行
● 緩沖后的時鐘顯示
在斷開電源時，時鐘仍正常顯示時間。
運行時間計數器
● 數量
4
● 數字/數字條
0 至 3
● 值域
0 至 2 的 31 次方小時（在使用 SFC 101 時）
● 間隔尺寸
1 小時
● 剩余
是; 每次重啟時必須重新啟動
時間同步
● 提供支持
是
● 在 MPI 上，主站
是
● 在 MPI 上，從站
是
● 在 DP 上，主站
是; 在 DP 從站中只是時間從站
● 在 DP 上，從站
是
● 在 AS 中，主站
是
● 在 AS 中，從站
是
● 在以太網上通過 NTP
是; 作為客戶端
數字輸入
數字輸入端數量
0
數字輸出
數字輸出端數量
0
模擬輸入
模擬輸入端數量
0
模擬輸出
模擬輸出端數量
0
接口
工業以太網接口數量
1; 2 個端口（交換機）RJ45
PROFINET 接口數量
1; 2 個端口（交換機）RJ45
RS 485 接口數量
2; 組合 MPI / PROFIBUS DP 和 PROFIBUS DP
RS 422 接口數量
0
1. 接口
接口類型
集成 RS 485 接口
物理組成
RS 485
電位隔離
是
接口處的電源供應（15 至 30 V DC），最大值
150 mA
功能性
● MPI
是
● PROFIBUS DP 主站
是
● PROFIBUS DP 從站
是; DP 從站不可同時連接兩個接口
● 點對點聯結
否
MPI
● 傳輸速率，最大值
12 Mbit/s
服務
— PG/OP 通訊
是
— 路由
是
— 全球數據通訊
是
— S7 基礎通訊
是
— S7 通訊
是
— S7 通訊，作為客戶機
否; 但是關于 CP 和可裝載 FB
— S7 通訊，作為服務器
是
DP 主站
● 傳輸速率，最大值
12 Mbit/s
● DP 從站數量，最大值
124
服務
— PG/OP 通訊
是
— 路由
是
— 全球數據通訊
否
— S7 基礎通訊
是; 僅智能塊
— S7 通訊
是
— S7 通訊，作為客戶機
否
— S7 通訊，作為服務器
是
— 等距離
是
— 等時模式
否
— SYNC/FREEZE
是
— 激活/禁用 DP 從站
是
— 可同時激活/取消的 DP 從站數量，最大值
8
— 直接數據交換（橫向連接）
是; 作為用戶
— DPV1
是
地址范圍
— 輸入端，最大值
8 kbyte
— 輸出端，最大值
8 kbyte
每個 DP 從站的有效數據
— 輸入端，最大值
244 byte
— 輸出端，最大值
244 byte
DP 從站
● 傳輸速率，最大值
12 Mbit/s
● 自動波特率搜索
是; 只對于被動接口
● 地址范圍，最大值
32
● 每個地址范圍的有效數據，最大值
32 byte
服務
— PG/OP 通訊
是
— 路由
是; 在主動接口中
— 全球數據通訊
否
— S7 基礎通訊
否
— S7 通訊
是
— S7 通訊，作為客戶機
否
— S7 通訊，作為服務器
是; 只有單側是已組態的連接
— 直接數據交換（橫向連接）
是
— DPV1
否
傳輸存儲器
— 輸入端
244 byte
— 輸出端
244 byte
2. 接口
接口類型
集成 RS 485 接口
物理組成
RS 485
電位隔離
是
接口處的電源供應（15 至 30 V DC），最大值
200 mA
功能性
● MPI
否
● PROFINET IO 控制器
否
● PROFINET IO 設備
否
● PROFINET CBA
否
● PROFIBUS DP 主站
是
● PROFIBUS DP 從站
是; DP 從站不可同時連接兩個接口
● 開放式 IE 通訊
否
● 網絡服務器
否
DP 主站
● 傳輸速率，最大值
12 Mbit/s
● DP 從站數量，最大值
124
服務
— PG/OP 通訊
是
— 路由
是
— 全球數據通訊
否
— S7 基礎通訊
是; 僅智能塊
— S7 通訊
是
— S7 通訊，作為客戶機
否
— S7 通訊，作為服務器
是; 只有單側是已組態的連接
— 等距離
是
— 等時模式
是; OB 61 - 等時模式可用于 DP 或 PROFINET IO（非同時）
— SYNC/FREEZE
是
— 激活/禁用 DP 從站
是
— 可同時激活/取消的 DP 從站數量，最大值
8
— 直接數據交換（橫向連接）
是; 作為用戶
— DPV1
是
地址范圍
— 輸入端，最大值
8 kbyte
— 輸出端，最大值
8 kbyte
每個 DP 從站的有效數據
— 輸入端，最大值
244 byte
— 輸出端，最大值
244 byte
DP 從站
● GSD 文件
您可以從以下網頁中獲得最新的 GSD文件：http://www.siemens.com/profibus-gsd
● 傳輸速率，最大值
12 Mbit/s
● 自動波特率搜索
是; 只對于被動接口
● 地址范圍，最大值
32
● 每個地址范圍的有效數據，最大值
32 byte
服務
— PG/OP 通訊
是
— 路由
是; 在主動接口中
— 全球數據通訊
否
— S7 基礎通訊
否
— S7 通訊
是
— S7 通訊，作為客戶機
否
— S7 通訊，作為服務器
是; 只有單側是已組態的連接
— 直接數據交換（橫向連接）
是
— DPV1
否
傳輸存儲器
— 輸入端
244 byte
— 輸出端
244 byte
3. 接口
接口類型
PROFINET
物理組成
以太網 RJ45
電位隔離
是
傳輸速率的自動計算
是; 10/100 Mbit/s
自動協商
是
自動交叉
是
針對運行時間改變 IP 地址，提供支持
是
物理接口
● 端口數量
2
● 集成開關
是
氣液冗余
● 提供支持
是
● 線路中斷時的切換時間，類型
200 ms; PROFINET MRP
● 環路中的用戶數量，最大值
50
功能性
● MPI
否
● PROFINET IO 控制器
是; 同時也具備 I 設備功能
● PROFINET IO 設備
是; 同時也具備 IO 控制器功能
● PROFINET CBA
是
● PROFIBUS DP 主站
否
● PROFIBUS DP 從站
否
● 開放式 IE 通訊
是; 通過 TCP/IP，ISO on TCP，UDP
● 網絡服務器
是
PROFINET IO 控制器
● 傳輸速率，最大值
100 Mbit/s
服務
— PG/OP 通訊
是
— 路由
是
— S7 通訊
是; 附帶可裝載 FB，最多可組態連接：16，最大實例數量 32
— 等時模式
是; OB 61 - 等時模式可用于 DP 或 PROFINET IO（非同時）
— 開放式 IE 通訊
是; 通過 TCP/IP，ISO on TCP，UDP
— 共享設備
是
— 按優先級啟動
是
— 帶優先啟動權限的 IO 設備數量，最大值
32
— 可連接的 IO 設備數量，最大值
256
— 其中 IO 設備具備同步實時功能 (IRT)，最大值
64
— 線路上的，最大值
64
— 配有 IRT 和“高度靈活性”選項的 IO 設備數量
256
— 線路上的，最大值
61
— 用于 RT 的可連接 IO 設備數量，最大值
256
— 線路上的，最大值
256
— 激活/取消 IO 設備
是
— 可同時激活/取消的 IO 設備數量，最大值
8
— 運行中更換的 IO 設備 (Partner-Ports)，支持
是
— 每臺工具的 IO 設備數量，最大值
8
— 無可移動存儲介質的儀器交換
是
— 發送周期
250 μs，500 μs，1 ms；2 ms，4 ms（不適用于帶有“高度靈活性”選項的 IRT）
— 更新時間
250μs 至 512ms（取決于運行模式，詳細信息請參閱設備手冊“S7-300CPU31xC和CPU 31x，技術數據”）
地址范圍
— 輸入端，最大值
8 kbyte
— 輸出端，最大值
8 kbyte
— 有效數據一致性，最大值
1 024 byte
PROFINET IO 設備
服務
— PG/OP 通訊
是
— 路由
是
— S7 通訊
是; 附帶可裝載 FB，最多可組態連接：16，最大實例數量 32
— 等時模式
否
— 開放式 IE 通訊
是; 通過 TCP/IP，ISO on TCP，UDP
— IRT
是
— PROFIenergy
是; 配備 SFB 73 / 74，可用于針對 I 設備的可載入式 PROFIenergy 標準
— 共享設備
是
— 共享設備中的 IO 控制器的最大數量
2
傳輸存儲器
— 輸入端，最大值
1 440 byte; 共享設備中的每個 IO 控制器
— 輸出端，最大值
1 440 byte; 共享設備中的每個 IO 控制器
子模塊
— 數量，最大值
64
— 每個子模塊的有效數據，最大值
1 024 byte
PROFINET CBA
● 非循環傳輸
是
● 循環傳輸
是
開放式 IE 通訊
● 連接數量，最大值
32
● 系統使用的本地端口編號
0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535
● 保持激活狀態功能，提供支持
是
協議
開放式 IE 通訊
● TCP/IP
是; 通過集成 PROFINET 接口和可裝載 FB
— 01H 連接類型中的數據長度，最大值
1 460 byte
— 11H 連接類型中的數據長度，最大值
32 768 byte
— 各端口的多個無源連接，提供支持
是
● ISO-on-TCP (RFC1006)
是; 通過集成 PROFINET 接口和可裝載 FB
— 數據長度，最大值
32 768 byte
● UDP
是; 通過集成 PROFINET 接口和可裝載 FB
— 連接數量，最大值
32
— 數據長度，最大值
1 472 byte
網絡服務器
● 用戶定義的網頁
是
● HTTP 客戶端數量
5
等時模式
節拍同步運行（應用程序至端口同步）
是; 通過第 2 個 PROFIBUS DP 接口或 PROFINET 接口
通訊功能
PG/OP 通訊
是
數據集路由
是
全球數據通訊
● 提供支持
是
● GD 圈數量，最大值
8
● GD 包數量，最大值
8
● GD 包數量，發送器，最大值
8
● GD 包數量，接收器，最大值
8
● GD 包大小，最大值
22 byte
● GD 包大�。ㄒ恢滦裕�，最大值
22 byte
S7 基礎通訊
● 提供支持
是
● 每個任務的有效數據，最大值
76 byte
● 每個任務的有效數據（一致性），最大值
76 byte; 76 字節（對于 X_SEND 或 X_RCV）；64 字節（對于 X_PUT 或 X_GET 作為服務器）
S7 通訊
● 提供支持
是
● 作為服務器
是
● 作為客戶端
是; 通過集成 PROFINET 接口和可裝載 FB，或通過 CP 和可裝載 FB
● 每個任務的有效數據，最大值
參見 STEP 7 在線幫助（SFB/FB 和 S7 通訊 SFC/FC 的共同參數）
S5 兼容通訊
● 提供支持
是; 通過 CP 和可裝載 FC
網絡服務器
● 提供支持
是
PROFINET CBA（在設定的額定通訊負載時）
● CPU 通訊負載的額定設置
20 %
● 遠程互連組的數量
32
● 主站/從站功能數量
50
● 所有主站/從站連接的總數
3 000
● 所有進入主站/從站連接的數據長度，最大值
24 000 byte
● 所有離開主站/從站連接的數據長度，最大值
24 000 byte
● 設備內部和 PROFIBUS 互連的數量
1 000
● 設備內部和 PROFIBUS 互連的數據長度，最大值
8 000 byte
● 每個連接的數據長度，最大值
1 400 byte
使用非循環傳輸的遠程互連
— 掃描頻率：掃描間隔，最小值
200 ms
— 進入互連的數量
100
— 離開互連的數量
100
— 所有進入互連的數據長度，最大值
3 200 byte
— 所有離開互連的數據長度，最大值
3 200 byte
— 每個連接的數據長度，最大值
1 400 byte
使用循環傳輸的遠程互連
— 傳輸頻率：傳輸間隔，最小值
1 ms
— 進入互連的數量
300
— 離開互連的數量
300
— 所有進入互連的數據長度，最大值
4 800 byte
— 所有離開互連的數據長度，最大值
4 800 byte
— 每個連接的數據長度，最大值
450 byte
通過 PROFINET 的 HMI 變量（非循環）
— HMI 變量的可注冊站點數量 (PN OPC/iMap)
3; 2 個 PN OPC/1 個 iMap
— 更新 HMI 變量
500 ms
— HMI 變量數量
600
— 所有 HMI 變量的數據長度，最大值
9 600 byte
PROFIBUS 代理功能
— 提供支持
是
— 聯結的 PROFIBUS 設備數量
32
— 每個連接的數據長度，最大值
240 byte; 取決于從站
連接數量
● 全部
32
● 可應用于 PG 通訊
31
— 為 PG 通訊預留
1
— 可調整用于 PG 通訊，最小值
1
— 可調整用于 PG 通訊，最大值
31
● 可用于 OP 通訊
31
— 為 OP 通訊預留
1
— 可調整用于 OP 通訊，最小值
1
— 可調整用于 OP 通訊，最大值
31
● 可應用于 S7 基本通訊
30
— 為 S7 Basis 通訊預留
0
— 可調整用于 S7 Basis 通訊，最小值
0
— 可調整用于 S7 基本通訊，最大值
30
● 可應用于 S7 通訊
16
— 預留用于 S7 通訊
0
— 可調整用于 S7 通訊，最小值
0
— 可調整的 S7 通訊，最大值
16
● 實例總量，最大值
32
● 可用于路由
X1 作為 MPI：最大 10；X1 作為DP主站：最大24；X1作為DP從站（激活）：最大14；X2 作為DP主站：最大24；X2作為DP從站（激活）：最大 14；X3 作為PROFINET：最大 48
S7 消息功能
消息功能的可注冊站點數量，最大值
32; 取決于對 PG/OP 和 S7 基本通訊的組態連接
過程診斷消息
是
同時間活動的報警 S 組件，最大值
300
調試功能測試
組件狀態
是; 最多同時 2 個
各個步驟
是
停止點數量
4
狀態/控制
● 變量狀態/控制
是
● 變量
輸入、輸出、標記、DB、計時器、計數器
● 變量數量，最大值
30
— 其中的變量狀態，最大值
30
— 其中的變量控制，最大值
14
強制
● 強制
是
● 強制，變量
輸入、輸出
● 變量數量，最大值
10
診斷緩沖器
● 存在
是
● 條目數量，最大值
500
— 可調整
否
— 其中的停電保險
100
● RUN 模式中可讀取的條目數量，最大值
499
— 可調整
是; 10 至 499
— 已預設
10
維修數據
● 可讀
是
環境要求
運行中的環境溫度
● 最小值
0 °C
● 最大值
60 °C
組態
組態軟件
● STEP 7
是; V 5.5 以上版本
編程
● 操作備用裝置
參見操作列表
● 箝位層
8
● 系統功能 (SFC)
參見操作列表
● 系統功能組件 (SFB)
參見操作列表
編程語言
— KOP
是
— FUP
是
— AWL
是
— SCL
是
— CFC
是
— GRAPH
是
— HiGraph?
是
技術保護
● 用戶程序保護/密碼保護
是
● 模塊加密
是; 配備 S7-Block Privacy
尺寸
寬度
120 mm
高度
125 mm
深度
130 mm
重量
重量，約
1 250 g
上一次修改：
2018/2/28
該產品技術數據也提供以下語種版本：
