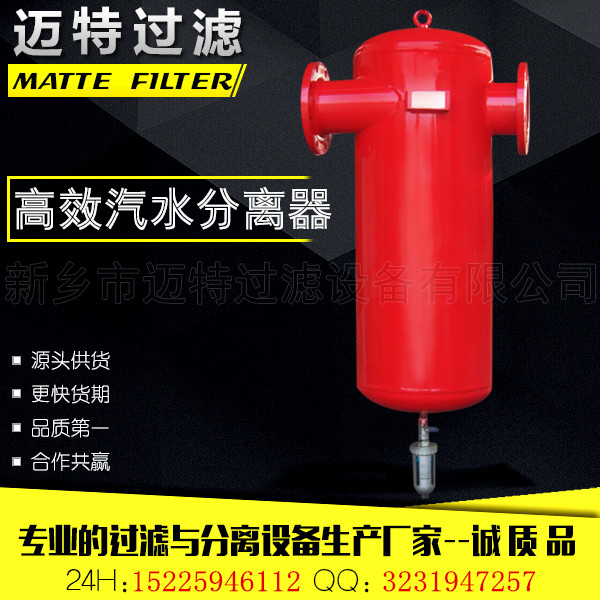

氣液旋風分離器 DN200空壓機用汽水分離器旋風汽水分離器

33_副本副本
QQ圖片20170608155819_副本
QQ圖片20170608155832_副本

undefined

undefined

444
旋風汽水分離器工作原理：

旋風汽水分離器是一種分離效果很好的汽水分離設備。其工作原理及工作過程是：較高流速的汽水混合物，經引入管切向進入簡體而產生旋轉運動，在離心力的作用下，將水滴拋向筒壁，使汽水初步分離。分離出來的水通過筒底四周導葉，流人汽包水容積中。飽和蒸汽在筒體內向上流動，進入頂帽的波形板間隙中曲折流動，在離心力和慣性力的作用下，小水滴被拋到波形板上，在附著力作用下形成水膜下流，經簡壁流入汽包水容積，使汽水進—步分離，而飽和蒸汽從頂帽上方或四周引入汽包蒸汽空間。

旋風式汽水分離器產品特點：

1、除水效率高：可除去99%的液態水份
2、體積小、重量輕。
3、安裝方便，管道式連接、可懸掛安裝。
4、免維護、可靠性好。
5、壽命長:可使用20年。
6、按GB150壓力容器標準制造，安全可靠。
7、可選配：自動排水器或手動排水器；液位計；不銹鋼材料；高的壓力。

結構示意圖：

選型參數及外形尺寸：

型號	口徑	外形尺寸mm				處理量m3/min	放水裝置	重量Kg	建議處理量
型號	口徑	E	F	G	H	處理量m3/min	放水裝置	重量Kg	建議處理量
MQF-25	DN25	300	400	133	285	6	自動放水閥	12	0.5
MQF-32	DN32	490	600	133	285	18	自動放水閥	17	0.7
MQF-50	DN50	685	800	159	360	18	自動放水閥	19	1
MQF-65	DN65	735	850	159	360	25	自動放水閥	35	2
MQF-80	DN80	725	900	219	420	42	自動放水閥	59	4.5
MQF-100	DN100	730	920	273	480	60	自動放水閥	102	7
MQF-125	DN125	705	950	325	585	80	自動放水閥	108	10
MQF-150	DN150	790	1050	426	650	120	自動放水閥	148	15
MQF-200	DN200	910	1200	426	650	150	自動放水閥	165	26
MQF-250	DN250	900	1250	478	680	200	自動放水閥	202	41
MQF-300	DN300	880	1300	612	830	400	自動放水閥	251	59
MQF-350	DN350	1050	1600	710	950	600	自動放水閥	387	80
MQF-400	DN400	1320	1910	820	1090	650		420	104
MQF-450	DN450	1550	2200	920	1320	720		450	132
MQF-500	DN500	1800	2500	1020	1420	950		580	163
MQF-600	DN600	1850	2700	1220	1420	1350		780	220
MQF-700	DN700	2150/1200	3000	1220	1520	1850		1000	300
MQF-800	DN800	2500/1300	3400	1220	1620	2500		1400	420
MQF-900	DN900	2800/1450	3800	1420	1720	3050		1600	500
MQF-1000	DN1000	3050/1600	4100	1420	1820	4000		1800	600
