廣西梧州蝴蝶筋液壓成型機四川阿壩八字筋彎曲機 隧道鋼筋格柵蝶形架立鋼筋的成型機具，由水平擠壓平臺和垂直加壓平臺組成；水平擠壓平臺由操作平臺、安裝在操作平臺上相對放置的兩塊心形夾塊和液壓系統組成，待加工的矩形鋼筋套裝在兩塊心形夾塊上，液壓系統中的固定在操作平臺上的兩臺千斤頂對稱安裝在矩形鋼筋兩側。垂直加壓平臺由成型模具與液壓系統兩部分組成，成型模具由上、下模板組成，下模板上開有凹槽，上模板上有與下模板上的凹槽形狀相吻合的凸起部分；液壓系統由千斤頂、油泵和電機依次連接組成，千斤頂的前端連接方形頂塊，該頂塊頂在上模板上。本技術的優點是：可加快蝶形筋的生產速度、保蝶形筋的質量，并且使生產過程簡單、易行。

花拱架由主鋼筋，8字筋，（或八字筋，注意這里是電焊工們依據外形起的名字施工圖里沒有具體的文字說明），匝筋，U型筋，角鋼連接板等組成。八字筋簡單一點，這里重點說8字筋花拱架，制作前先按照圖紙嚴格把各單位元件的料下好，依據工地需要量的多少適當安排工人，如批量生產必須各司其職，如量稍小可以工人混合施工，然后把8筋的料彎成矩形并且接頭焊好。

液壓系統 該系統采用手動換向閥對油缸進行換向，實現油缸的正反向運動，通過單向節流閥調節油缸運動速度，利用雙向液控單向閥對油缸進行鎖閉，當換向閥處于中位時，系統卸荷，有效防止了系統發熱，大大降低了卡閥現象。

廣西梧州蝴蝶筋液壓成型機

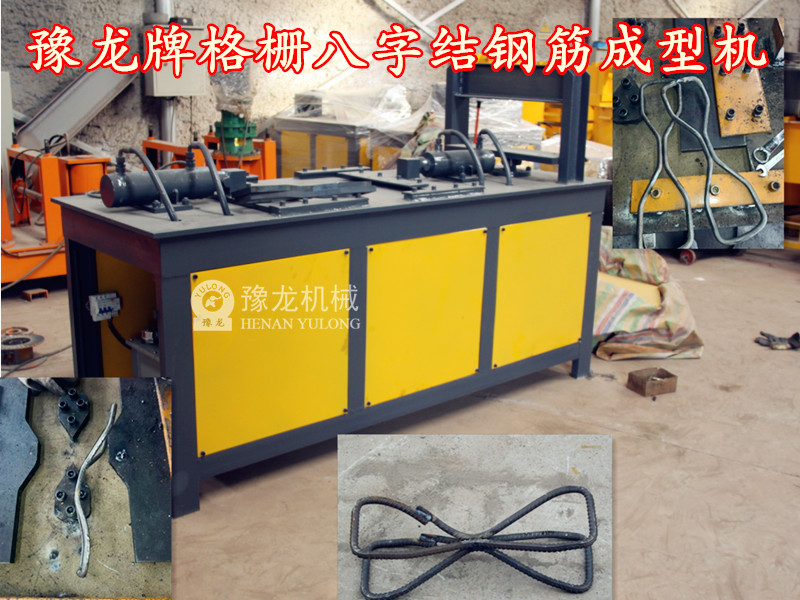

廣西梧州蝴蝶筋液壓成型機圖片展示

技術參數:

規格型號：YL8S-20

鋼筋規格：Φ20

液壓油缸數：3個

總功率：5.5KW

整機重量：1200kg

外形尺寸：2500 x 800 x 1300mm

在工程機械行業，智能化制造技術的運用不僅能保證產品質量的穩定性，提高勞動生產效率，改善工人的工作條件和勞動強度，還能加快企業的升級轉型，擺脫產品的同質化競爭，提升產品品牌價值。我國工程機械由大變強的轉變，正是由傳統的機械化向數字化，自動化的轉變。在產品智能化和生產智能化的道路上，工程機械面對國內市場國際化競爭的殘酷局面和新技術、新工藝的挑戰中求得生存與發展必須解決上市速度，最好的質量，最低的成本，最優的服務，來達到智能化的目的，因此，工程機械智能化的道路上，要有一段不斷探索和創新的過程，工程機械智能化的大趨勢漸漸明顯形成。

八字筋制作

隧道八字格柵

現場8字筋成品

隧洞襯砌的作用是：承受山巖壓力、內水壓力和其他荷載；填塞巖層裂隙，防止水流、空氣和溫度變化及干濕度變化對巖石的破壞作用；防止漏水和減小洞身表面糙率。

八字筋圖紙
