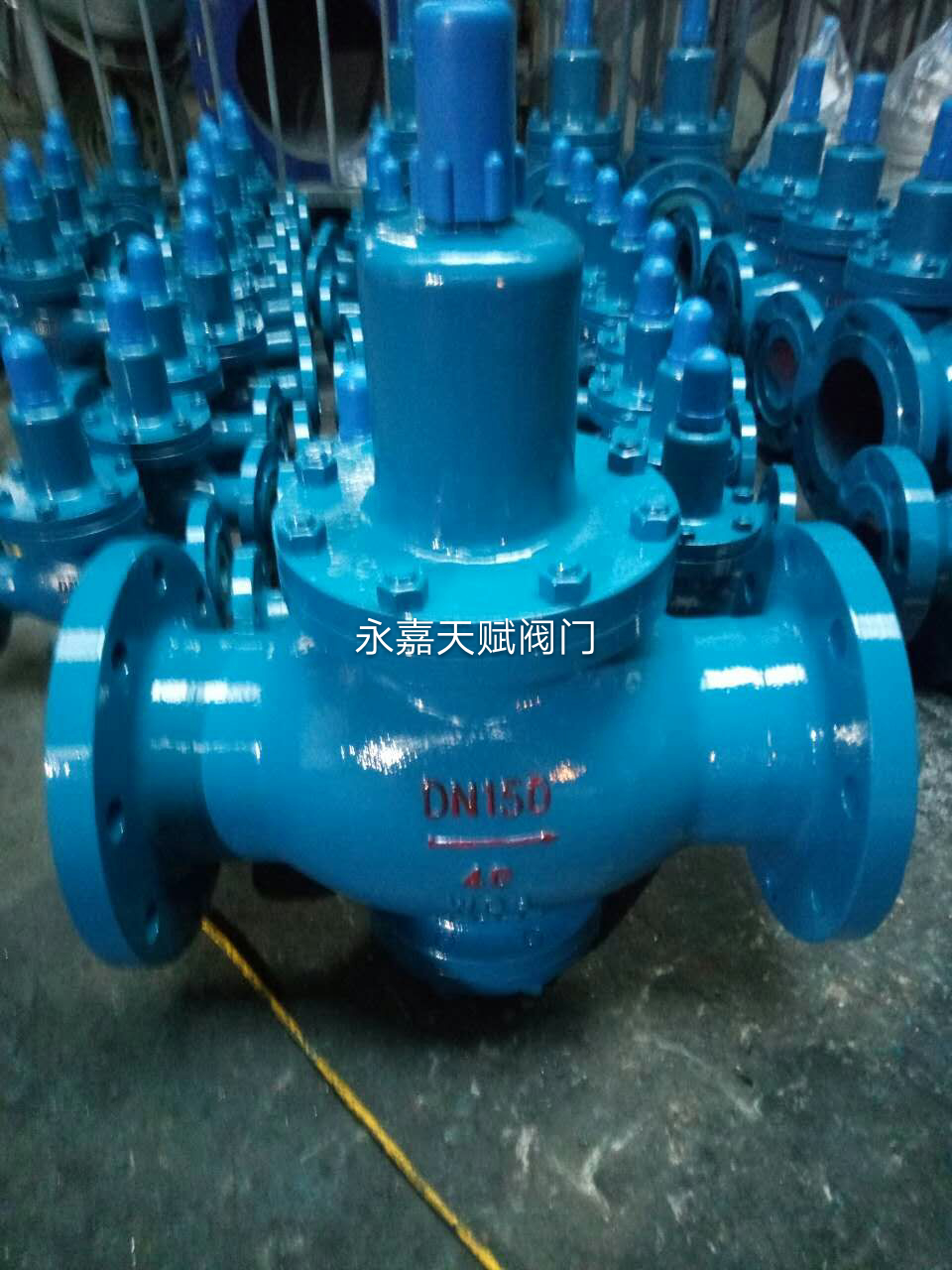

Y43H蒸汽減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。

1簡要介紹蒸汽減壓閥一般采用水平安裝，由閥后壓力進行控制。當壓力感應器檢測到閥門壓力指示升高時，減壓閥閥門開度減小；當檢測到減壓閥后壓力減小，減壓閥閥門開度增大，以滿足控制要求。

蒸汽減壓閥——該閥門的減壓比必須在一定程度上高于系統值； 即使在最大或者最小流量時它也應該能夠對正作用或者反作用控制信號做出響應。這些閥門應該針對有用控制范圍選擇，即最大流量的20%到80%。正常為等比型或者具有等比特性。這些類型的閥門本身具有比例控制所要求的最佳流量特性及流量范圍。

2性能規范編輯特點

同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。

執行標準

JB/T2203－1999《減壓閥結構長度》為主的通用類。目前國內大多數減壓閥生產廠家均按本標準設計生產，但本標準也不盡完美，規格不全。根據廠家所生產的減壓閥規格及掌握的資料來看，各廠家連接尺寸也不盡統一，建議通用機械研究所對JB/T2203－1999《減壓閥結構長度》進行修訂。建議設計院及用戶按標準選用，減壓閥生產廠家按標準設計制造。

規范

公稱壓力/兆帕 2.5

殼體試驗壓力/兆帕 3.75

密封試驗壓力/兆帕 2.5

最高進口壓力/兆帕 2.5

出口壓力范圍/兆帕 0.02―1.6

壓力特性偏差/兆帕 GB12246―1989

流量特性偏差/兆帕 GB12246―1989

滲漏量 GB12245―1989



1.最大減壓比高達20∶1,兩段減壓可用一段即可實現。

2.由于膜片大,又采用外部檢測構造,可以控制穩定的二次側壓力。

3.由于Cv值大,流量及控制能力的飛躍提高,比通常的公稱通徑小1～2個號碼的產品也可使用。

4.由于閥門為單球形,其密封性提高,滲漏量極小。

5.可管理0.02兆帕以下的低壓。

3分類編輯按結構形式可分為膜片式、彈簧薄膜式、活塞式、杠桿式和波紋管式；按閥座數目可人為單座式和雙座式；按閥瓣的位置不同可分為正作用式和反作用式。

減壓閥的種類很多，常見的有：先導活塞式減壓閥、薄膜式減壓閥、波紋管式減壓閥、比例式減壓閥、自力式減壓閥、直接作用活塞式減壓閥、背壓調節閥等等。它們分別適用于不同的工作介質。

4用途編輯減壓閥是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。用于生活給水、消防給水及其他工業給水系統,通過調節閥減壓導閥,即可調節主閥的出口壓力。出口壓力不因進口壓力、進口流量的變化而變化，安全可靠地將出口壓力維持在設定植上，并可根據需要調節設定值達到減壓的目的。該閥減壓精確，性能穩定、安全可靠、安裝調節方便，使用壽命長。

減壓閥主要控制主閥的固定出口壓力，主閥出口壓力不因進口壓力變化而改變，并不因主閥出口流量的變化而改變其出口壓力，具有改善系統運行工況和潛在節水作用，據統計其節水效果約為30%。 適用于工業給水、消防供水及生活用水管網系統。廣泛用于高層建筑、城市給水管網水壓過高的區域、礦井及其他場合，以保證給水系統中各用水點獲得適當的服務水壓和流量。

5工作原理編輯減壓閥是通過啟閉件的節流，將進口壓力減至某一需要的出口壓力，并使出口壓力保持穩定。減壓閥出廠時，調節彈簧處于未壓縮狀態，此時主閥瓣和付閥瓣處于關閉狀態，使用時按順時針轉動調節螺釘，壓縮調節彈簧，使膜瓣移頂開付閥瓣，介質由a孔通過付閥座到b孔進入活塞上方，活塞在介質壓力的作用下，向下移動推動主閥瓣離開主閥座，使介質流向閥后。同時由c孔進入膜片下方，當閥后壓力超過調定壓力時，推動膜片上移壓縮調節彈簧，付閥瓣隨之向關閉方向移動，使流入活塞上方的介質減小，壓力也隨之下降，此時的主閥瓣在主閥瓣彈簧力的推動上下移，使主閥瓣與主閥座的間隙減小，介質流量也隨之減小，使閥后壓力也隨之下降到新的平衡，反之當閥后壓力低于調定壓力時，主閥瓣與主閥座的間隙增大，介質流量也隨之增加，使閥后壓力也隨之增高達到新的平衡。

6使用編輯安裝

減壓閥Y43H-16，備有0.05～0.4MPa，Y43H-25，備有1～1.6MPa，Y43H-40，備有1～1.6MPa，1.6～2.5MPa調節彈簧，Y43H-64，備有1～3MPa調節彈簧，出廠時閥內裝有0.1～1MPa,彈簧，其余隨閥附帶，用戶可根據所量的出口壓力值選裝。蒸汽減壓閥裝減壓閥之前必須對管路系統進行沖洗清理。以防焊渣，氧化皮等贓物流入閥內，影響閥門正常工作。

閥應安裝在便于操作和維修的地方，并且必須直立安裝在水平管道上，應注意使管路中介質的流向與閥體上箭頭所示方向一致，切勿反裝。

減壓閥在安裝使用時，應把旁通管道的截止閥打開，排除管路中的冷凝水和汽水的混合物，以防減壓閥開啟時產生水圾現象損壞減壓閥，當無異常現象后，按順時針方向緩慢旋轉調節螺釘，將出口壓力調至所需的壓力(以閥后表壓為準)，調整后，將鎖緊螺母背緊，擰上防護罩。

減壓閥前應安裝過濾器，以防介質中的雜物進入減壓閥，影響其性能。

安裝的減壓閥前后應有一段直管，閥前的直管長度約為600毫米，閥后的直管長度約為1000毫米。

一般減壓閥都要求進出口壓差必須≥0.2Mpa。

減壓閥通常有DN50～DN100等多種規格，閥前、后的工作壓力分別為<1MPa和0．1～0．5MPa，調壓范圍誤差為±5%～10%。

應該看到，水流通過減壓閥雖有很大的水頭損失，但由于減少了水的浪費并使系統流量分布合理、改善了系統布局與工況，因此總體上講仍是節能的。

安全率控制

蒸汽作為重要的二次能源，在眾多工業領域得到廣泛應用。蒸汽系統消耗煤占產量的 1/3，已成為能源消耗的重要領域。而蒸汽疏水閥是保證蒸汽能正常運行的一個重要設備，是凝結水回收利用、節約能源的重要自力式控制類閥門。疏水閥的種類很多，大體可以分為浮球型疏水閥、熱靜力型疏水閥、熱動力型疏水閣、倒置桶型疏水閥等。蒸汽減壓閥安全率，即是在確定蒸汽減壓閥容量時，蒸汽使用設備實際的凝結水產生量與所標出容量有誤差時也能確保蒸汽減壓閥能正常工作而估計的安全系數。這種安全率既不是單純從理論上加以規定，無法通過計算求得；也不完全來自經驗數據。一般說來，考慮安全率最好的辦法是直接詢問減壓閥生產廠家。如果在選用蒸汽減壓閥時，其選用的安全率不當，使蒸汽減壓閥的容量過大或不足，都會產生極不良的后果。

安全率過大

1.蒸汽減壓閥的容量大會增高成本。

2.若為間歇動作的蒸汽減壓閥時，容量過大會使減壓閥動作周期加長，凝結水的平均滯留理增加，用汽設備的能力降低。

3.對于象浮球式疏水閥那樣連續（按比例）動作的蒸汽疏水閥，由于閥瓣開度小，過大的容量會使閥座產生拉毛現象（高速流體通過狹窄的縫隙時，對接觸面產生腐蝕作用，而形成溝槽），使閥座損傷而引起泄漏。

4.使蒸汽減壓閥的壽命縮短。

安全率太小

1.不能適應蒸汽使用設備的負荷變化，使運轉效率顯著降低。

2.通過減壓閥的凝結水經常達到最高限量，使閥瓣和閥座容易產生腐蝕性損傷。

3.使蒸汽減壓閥的壽命縮短。

注意事項

手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。

帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。

帶傳動機構的閘閥，按產品使用說明書的規定安裝。

如果閥門經常開關使用 , 每月至少潤滑一次。

為了操作和維護方便，該閥一般直立安裝在水平管道上。

減壓閥安裝必須嚴格按照閥體上的箭頭方向保持和流體流動方向一致。如果水質不清潔含有一些雜質，必須在減壓閥的上游進水口安裝過濾器（我們建議過濾精度不低于0.5mm）。

為了防止閥后壓力超壓，應在離閥出口不少于4M處安裝一個減壓閥。

減壓閥在管道中起到一定的止回作用，為了防止水錘的危害，也可安裝小的膨脹水箱，防止損壞管道和閥門，過濾器必須安裝在減壓閥的進水管前，而膨脹水箱必須安裝在減壓閥出水管后。

如果需要將減壓閥安裝在熱水系統時，您必須在減壓閥和膨脹水箱之間安裝止回閥。這樣既可以讓膨脹水箱吸收由于熱膨脹而增加的水的體積，又可以防止熱水回流或壓力波動對減壓閥的影響，確保減壓閥長期正常工作。

7技術參數編輯參數

公稱壓力

（MPa） 殼體試驗壓力

（MPa） 密封試驗壓力

（MPa） 最高進口壓力

（MPa） 出口壓力范圍

（MPa） 壓力特性偏差

（MPa）△P2P 流量特性偏差

（MPa）△P2G 滲透量

2.5 3.75 2.5 2.5 0.02-1.6 GB12244-1989 GB12244-1989 GB12245-1989



殼體試驗不包括膜片、閥蓋。

主要零件材料

零件名稱 零件材料

閥體、閥蓋、底蓋 WCB

閥座、閥瓣 2Cr13

缸套、活塞 鋁鐵鑄銅

膜片 1Cr18Ni9Ti

導閥座、導閥桿 2C13

主閥彈簧 50CrVA

導閥主彈簧 50CrVA

調節彈簧 60Si2Mn



外形尺寸

蒸汽減壓閥

公稱通徑DN 外 形 尺 寸

L H H1

1.6/2.5MPa 4.0MPa

15 160 180 265 85

20 160 180 265 85

25 180 200 280 95

32 200 220 280 95

40 220 240 290 105

50 250 270 300 130

65 280 300 315 145

80 310 330 330 170

100 350 380 405 200

125 400 450 450 225

150 450 500 485 265

200 500 550 570 290

250 650 640 325

300 800 740 360

350 850 810 395

400 900 950 430

500 950 1080 500

公稱通徑DN 外 形 尺 寸

L H H1

6.4MPa 10.0/16.0MPa

15 180 180 280 100

20 180 200 280 100

25 200 220 300 115

32 220 230 300 115

40 240 240 315 130

50 270 300 340 135

65 300 340 355 150

80 330 360 370 175

100 380 450 205

125 450 510 235

150 500 555 275

200 550 640 300

250 650 720 335

300 800 830 375

350 850 880 410

400 900 1020 445

500 950 1080 515

Y42X型彈簧活塞式減壓閥適用于工作溫度0~90C的水、空氣和非腐蝕液體管路上。在高層建筑的冷熱水供水和消防供水系統中，可取代常規分區水管，簡化和節省系統的設備，降低工程造價。該產品比原膜片式提高壽命3倍以上。

2主要零件材料編輯零件名稱 材料

閥體、上蓋、下蓋 灰鑄鐵、鑄鋼

調節彈簧 硅錳鋼

活塞 不銹鋼

缸套 不銹鋼

3主要外形尺寸編輯（法蘭尺寸PN1.0MPa按GB4216.2-84標準,PN1.6MPa按GB4216.5-84標準,PN2.5MPa按GB9113.4-88標準)

型號 尺寸(MM)

Y410-10

Y416-16

Y425-25 DN 15 20 25 32 40 50 65 80 100 125 150 200

L 160 160 180 200 200 220 280 310 350 450 520 550

H1 170 170 188 192 270 270 310 403 448 570 590 640

H2 75 75 77 82 98 98 138 152 170 222 242 262

4Y42X主要外形尺寸編輯（法蘭尺寸按JB/T79-94標準）

DN L H1 H

PN16、25 PN40 PN64 PN16 PN25 PN40 PN64 PN16 PN25 PN40 PN64

20 160 160 170 90 90 90 90 220 220 220 220

25 180 200 200 95 95 100 105 255 255 265 265

32 200 220 220 100 100 100 110 255 255 265 265

40 220 240 240 115 115 130 130 325 325 330 330

50 250 270 270 120 120 135 135 325 325 330 330

65 260 280 300 125 125 130 145 330 330 340 355

80 310 330 330 135 135 150 160 340 340 340 340

100 350 380 380 108 108 185 185 317 317 360 360

125 400 450 450 190 200 200 245 560 560 565 565

150 450 500 500 205 210 240 280 580 580 585 585

200 500 560 560 220 245 245 310 630 630 635 635

250 600 - - 270 - - - 750 - - -

300 800 - - 310 - - - 780 - - -

350 850 - - 390 - - - 850 - - -

400 900 - - 420 - - - 925 - -

Y42X減壓閥工作原理

 Y42X薄膜減壓閥

Y42X減壓閥是法蘭連接的薄膜式減壓閥。Y代表減壓閥，4代表法蘭連接，2代表薄膜式結構，X代表密封面為橡膠。應用介質為水，空氣或其它氣體，介質溫度一般≤80℃。

減壓閥出廠時閥芯一般是關閉的，首先要設定所需要的出口壓力，取下調節螺釘防護帽，松開固定螺母，向下旋轉調節螺釘，調節彈簧被壓縮，在彈簧的作用力下，閥芯打開，介質開始從閥門進口流過閥芯，到達出口。這時出口處壓力開始上升。調節螺釘向下旋，減壓閥出口壓力上升。調節螺釘向上旋出，減壓閥出口壓力下降，直到關閉。根據閥后壓力表指針，調整到所需出口壓力即可。

當閥門出口壓力上升時，介質經過內部壓力反饋孔，作用在膜片下方的力增加，推動膜片向上運動，使閥芯趨向關閉，介質流速增加，壓降增大，使減壓閥出口壓力下降。直至恢復到設定的壓力值。

當出口壓力下降時，作用在膜片下方的力減小，在調節彈簧的作用力下閥芯趨向打開，介質流速減小，壓降減小，減壓閥出口壓力增加。直至平衡。

Y42X減壓閥一般安裝水平管道上面，方便操作，調整和維修。即可以減靜壓，也可以減動壓，結構簡單，維修方便。
