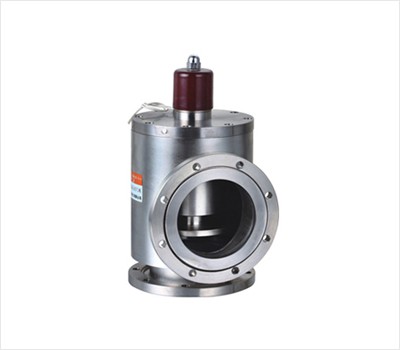

充氣壓差式電磁閥|DYC-JQ電磁真空壓差式充氣閥
|
|
|
適用范圍(Pa)
|
105～1x10-3
|
|
閥門漏率(Pa.L/S)
|
＜1.0x10-4
|
|
電源電壓(V/Hz)
|
220/50
|
|
介質溫度（℃）
|
-25～+50
|
|
開關時間（S）
|
≤3
|
|
安裝方式
|
垂直或水平
|
|
線圈溫升（℃）
|
≤65
|
|
|
|
|
? DYC-JQ電磁真空壓差式充氣閥連接及外形尺寸
|
|
|
型號
|
DN
|
ΦD
|
ΦB
|
A/F
|
H
|
n/Φd
|
連接標準
|
|
DYC-JQ50
|
50
|
110
|
90
|
80/80
|
210
|
4-9
|
GB/T6070
|
|
DYC-JQ65
|
63
|
130
|
110
|
88/88
|
255
|
4-9
|
|
DYC-JQ80
|
80
|
145
|
125
|
98/98
|
285
|
8-9
|
|
DYC-JQ100
|
100
|
165
|
145
|
108/108
|
297
|
8-9
|
|
DYC-JQ125
|
125
|
200
|
175
|
138/138
|
300
|
8-11
|
|
DYC-JQ150
|
150
|
220
|
195
|
153/160
|
370
|
8-11
|
Jb919
|
|
DYC-JQ200
|
200
|
285
|
260
|
200/200
|
430
|
12-11
|
GB/T6070
|
|
|
