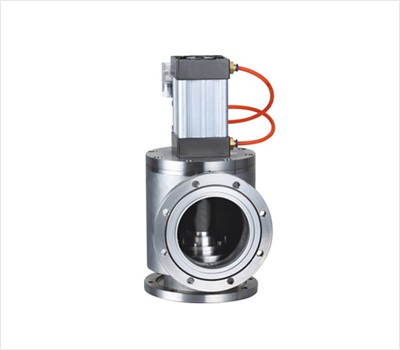

	                			波紋管氣動高真空擋板閥|GDQ波紋管氣動高真空擋板閥






	                			波紋管氣動高真空擋板閥|GDQ波紋管氣動高真空擋板閥




	                			產品價格：￥640（人民幣）





    1. 規格：GDQ電磁閥
      2.

    2. 發貨地：上海
      3.

    3. 品牌：
      4.

    4. 最小起訂量：1件
      5.











	                			誠信商家





	                			會員級別：標準會員




	                			認證類型：企業認證




	                			企業證件：通過認證















      商鋪名稱：上海奇眾閥門制造有限公司


      聯系人：石經理（先生）



      聯系手機：


      固定電話：


      企業郵箱：13817855033@139.com


      聯系地址：上海市嘉定區江橋鎮金園五路208號


      郵編：201803


      聯系我時，請說是在焊材網上看到的，謝謝！


























                    商品詳情








                			波紋管氣動高真空擋板閥|GDQ波紋管氣動高真空擋板閥





















													GDQ波紋管氣動高真空擋板閥主要技術性能




















														適用范圍(Pa)






														105～1.3x10-6










														閥門漏率(Pa.L/S)






														≤1.3x10-7










														介質溫度（℃）






														-30～+150（密封材料為氟橡膠）










														氣源壓力（MPa）






														0.4～0.8










														法蘭標準






														GB4982










														安裝位置






														DN<300任意，DN≥300垂直










														電源電壓






														標準出廠：AC220V/50Hz

特殊指定：AC110V；DC24V；DC12V等










														信號反饋






														標準出廠：不帶反饋信號

特殊指定：磁性開關DC/AC5～240V

































									? GDQ波紋管氣動高真空擋板閥連接及外形尺寸




















										型號






										通徑(DN)






										ΦD






										ΦB






										H






										A






										法蘭標準










										GDQ-J10(b)/KF






										10






										30






										12.2






										180






										30






										GB4982










										GDQ-J16(b)/KF






										16






										30






										17.2






										180






										40






										GB4982










										GDQ-J25(b)/KF






										25






										40






										26.2






										200






										50






										GB4982










										GDQ-J40(b)/KF






										40






										55






										41.2






										210






										65






										GB4982










										GDQ-J50(b)/KF






										50






										75






										52.2






										276






										70






										/


























													? 活套法蘭連接及外形尺寸




















														型號






														通徑(DN)






														ΦD






														ΦB






														H






														A






														n-ΦC






														DNy(預抽口)






														法蘭標準










														GDQ-J50(b)






														50






														110






														90






														276






														70






														4-Φ9






														/






														GB/T6070










														GDQ-J63(b)






														63






														130






														110






														283






														88






														4-Φ9






														/






														GB/T6070










														GDQ-J80(b)






														80






														145






														125






														314






														88






														8-Φ9






														/






														GB/T6070










														GDQ-J100(b)






														100






														165






														145






														338






														108






														8-Φ9






														/






														GB/T6070










														GDQ-J125(b)






														125






														200






														175






														424






														128






														8-Φ11






														/






														GB/T6070










														GDQ-J(S)150(b)






														150






														220






														195






														482






														138






														8-Φ11






														DN40(GB4982)






														JB919










														GDQ-J(S)160(b)






														160






														225






														200






														482






														138






														8-Φ11






														DN40(GB4982)






														GB/T6070










														GDQ-J(S)200(b)






														200






														285






														260






														620






														200






														12-Φ11






														DN50(GB/T6070)






														GB/T6070










														GDQ-J(S)250(b)






														250






														335






														310






														655






														208






														12-Φ11






														DN50(GB/T6070)






														GB/T6070










														GDQ-J(S)300(b)






														300






														380






														350






														783






														250






														8-Φ14






														DN80(GB/T6070)






														JB919










														GDQ-J(S)320(b)






														320






														425






														395






														789






														250






														12-Φ14






														DN80(GB/T6070)






														GB/T6070










														GDQ-J(S)400(b)






														400






														510






														480






														1210






														330






														16-Φ14






														DN100(GB/T6070)






														GB/T6070










														①GDQ-J(S)400(b)






														400






														500






														465






														1210






														330






														16-Φ14






														DN100(GB/T6070)






														JB919










														GDQ-J(S)500(b)






														500






														610






														580






														1280






														360






														16-Φ14






														DN125(GB/T6070)






														GB/T6070










														GDQ-J(S)600(b)






														600






														710






														670






														1512






														450






														12-Φ21






														DN160(GB/T6070)






														JB919










														GDQ-J(S)630(b)






														630






														750






														720






														1512






														450






														20-Φ14






														DN160(GB/T6070)






														GB/T6070










														GDQ-J(S)800(b)






														800






														920






														890






														1900






														520






														24-Φ14






														DN200(GB/T6070)






														GB/T6070
























波紋管氣動高真空擋板閥|GDQ波紋管氣動高真空擋板閥





本實用新型涉及一種新型防爆波閥門，包括閥體、進水法蘭、出水法蘭、閥座、閥球、支撐桿、消波室；進水法蘭和出水法蘭分別設置在閥體的左端和右端，閥體設置有排水孔，閥座設置在閥體內部靠近進水法蘭一端，位于閥座的右側設置有支撐架；支撐桿一端安裝在支撐架上，另一端與閥球固定連接；支撐桿的中部固定設置有擋板，支撐桿上套有彈簧，彈簧外套有橡膠套；位于閥體內部靠近進水法蘭一端設置有若干個錐形凸塊。本實用新型在支撐桿中部設置擋板，將彈簧設置在擋板與支撐架之間，使得閥球與閥座上的閥孔能夠完全貼合，實現完全關閉，達到完全阻擋沖擊波的作用。
