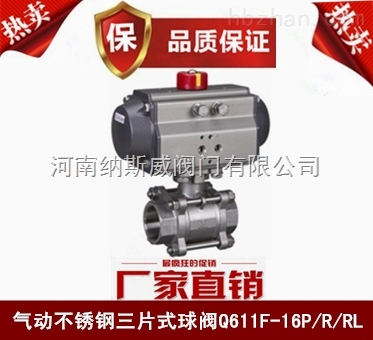

Q611F氣動不銹鋼三片式球閥
產品概述
Q611F氣動不銹鋼三片式球閥用于截斷或接通管路中的介質，選用不同的材質可分別適用于水、蒸汽、油品等多種介質。閥座采用彈性密封結構，啟閉輕松密封可靠。內螺紋連及對焊連接球閥適用于PN1.0-4.0MPa，工作溫度-29-180°C(密封圈為增強聚四氟乙烯)或-29-300°C(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氮鹽水、中和水等多種介質。
Q611F氣動不銹鋼三片式球閥結構圖
工作原理
Q611F三片式內螺紋氣動球閥也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。閥桿采用有倒密封的下裝式結構閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構,根據需要加鎖以防止誤操作。
產品特點
1、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長
2、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒
4、安裝簡便，能以任意方向安裝于管道中的任意部位
Q611F三片式內螺紋氣動球閥主要技術參數閥體
|
閥體形式 |
內螺紋精鑄閥體 |
|
公稱通徑 |
DN6～100mm |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
|
連接形式 |
管螺紋(G)、錐螺紋(NPT) |
|
閥蓋形式 |
一體式 |
|
壓蓋型式 |
壓帽擰緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內件
|
閥芯形式 |
O型球型閥芯 |
|
流量特性 |
快開特性 |
執行機構
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
※注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
閥體結構圖
|
|
|
|
三片式氣動球閥(閥體) |
二片式氣動球閥(閥體) |
主要零件材料
|
1 |
左閥體 |
WCB、CF8、CF8M、CF3M不銹鋼 |
|
2 |
閥座 |
PEFE、PPL、304、316 |
|
3 |
球體 |
WCB、CF8、CF8M、CF3M |
|
4 |
密封圈 |
PTFE/金屬石墨纏繞墊片 |
|
5 |
右閥體(中閥體) |
WCB、CF8、CF8M、CF3M |
|
6 |
閥桿 |
2Cr13304、316、316L |
|
7 |
填料壓蓋 |
WCB、CF8、CF8M、CF3M |
主要性能指標
|
公稱通徑DN(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
允許壓差(MPa) |
≤ 公稱壓力 |
|||||||||||
|
動作范圍 |
0～90° |
|||||||||||
|
泄露量Q |
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 |
|||||||||||
|
基本誤差 |
帶dingwei器：小于全行程的±2% |
|||||||||||
|
回差 |
帶dingwei器：小于全行程的2% |
|||||||||||
主要性能參數
|
試驗壓力(Mpa) |
公稱壓力(Mpa) |
壓力級(class) |
JIS(K) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |
|||||||||
