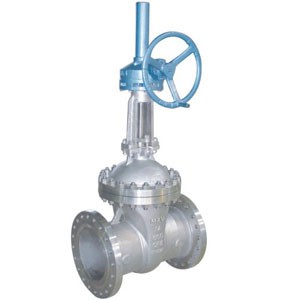

美標傘齒輪閘閥|z540w-300lb電站閘閥|傘齒輪電站閥門

我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多美標傘齒輪閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

美標傘齒輪閘閥特點

1、產品的設計制造符合美國國家標準ANSI B16.34，美國石油學會標準API6D和API600要求。
2、結構緊湊、體積小、剛性好、密封安全可靠。
3、關閉件(閘板)采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。
4、通徑大于等于NPS10"，壓力級150磅級和通徑大于等于NPS6"、壓力級600~2500磅級的手動閥門，其操作裝置中配有滾動軸承，啟閉輕松。
5、主體材料，內件材料，填料，墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。
6、NPS≤10"的閘閥，其閥座可為更換式內螺紋連接的閥座，可任意組合與關閉件密封面材質配對，以滿足工況要求，延長使用壽命。

美標傘齒輪閘閥標準 STD

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力 -溫度	試驗 -檢驗
APl 600	ASME B16.10	ASME B16.5	ASTM B16.25	ASME B16.34	APl 598

美標傘齒輪閘閥壓力試驗

公稱壓力 PN(Lb)	強度試驗		水密封試驗		氣密封試驗
公稱壓力 PN(Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MDa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

美標傘齒輪閘閥主要零件材料

殼體	ASTM A216 WCB				ASTM A351 CF8
閘板	WCB	CF8	CF8M	Monel	ASTM A351 CF8
閥桿	F6a	F304	F316	Monel	F304
閘板密封面	13Cr 13Cr STL	304 STL	316 STL	Monel	304 304 STL
閥座密封面	13Cr STL STL	304 STL	316 STL	Morel	304 STL STL

殼體	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF8
閘板	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF8
閥桿	F304L	F316	F316
閘板密封面	304L 304L STL	316 316 STL	316L 316L STL
閥座密封面	304L STL STL	316 STL STL	316L STL STL

壓力級	DN (mm)	NPS (_n)	L			d	H	W	H1	W1	H2	W2	電動裝置
壓力級	DN (mm)	NPS (_n)	RF	RTJ	BW	d	H	W	H1	W1	H2	W2	電動裝置
600 (PN110)	50	2	292	295	292	51	444	200	-	-	550	590	DZW20A
	65	21/2	330	333	330	64	500	250	-	-	600	590	DZW20A
	80	3	356	359	356	76	558	280	585	310	660	590	DZW30A
	100	4	432	435	432	102	665	300	695	310	780	590	DZW45A
	125	5	508	511	508	127	760	350	790	310	850	810	DZW60A
	150	6	559	562	559	152	868	450	900	310	990	830	DZW90
	200	8	660	664	660	203	1073	500	1110	310	1130	830	DZW120
	250	10	787	791	787	254	1263	650	1300	460	1360	870	DZW180
	300	12	838	841	838	305	1600	700	1650	460	1520	870	DZW250
	350	14	889	892	889	337	1692	900	1750	460	1730	1170	DZW350
	400	16	991	994	991	406.5	1835	900	1900	460	1840	1170	DZW500
900 (PN150)	50	2	368	371	368	51	458	280	-	-	832	590	DZW20A
	65	21/2	419	422	419	62	550	280	-	-	880	590	DZW30A
	80	3	381	384	381	74	610	300	660	310	910	590	DZW30A
	100	4	457	460	457	100	702	350	750	310	1020	590	DZW45A
	125	5	559	562	559	125	850	400	900	310	-	-	DZW60A
	150	6	610	613	610	150	980	500	1060	460	1060	830	DZW90
	200	8	737	740	737	201	1100	650	1140	460	1150	830	DZWl20
	250	10	838	841	838	252	1320	700	1370	460	1320	870	DZWl80
	300	12	965	968	965	303	1500	900	1560	460	1580	870	DZW250
	350	14	1029	1038	1029	322	1900	900	1950	600	1660	1170	DZW350
	400	16	1130	1140	1130	373	2050	900	2100	600	1780	1170	DZW500
1500 (PN260)	50	2	368	371	368	49	510	280	-	-	-	-	DZW30A
	65	21/2	419	422	419	62	560	300	-	-	-	-	DZW30A
	80	3	470	473	470	74	620	350	670	310	960	590	DZW45A
	100	4	546	549	546	100	728	400	770	310	1040	810	DZW60A
	125	5	673	676	673	125	870	450	920	310	-	-	DZW90
	150	6	705	711	705	144	1000	500	1070	460	1250	830	DZWl20
	200	8	832	841	832	192	1130	750	1180	460	1600	870	DZWl80
	250	10	991	1000	991	239	1360	900	1410	600	2150	870	DZW250
	300	12	1130	1146	1130	287	-	-	1620	600	2380	1170	DZW350
	350	14	1257	1276	1257	315	-	-	2020	600	2580	1170

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的美標傘齒輪閘閥產品，請您根據美標傘齒輪閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界領先的閥門制造商。
