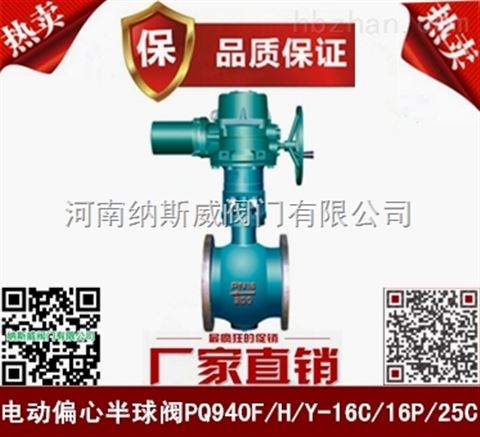

PQ940F電動偏心半球閥

產品概述

PQ940F電動偏心半球閥是偏心半球閥配電動執行器主要用于噴煤粉、控制法氣體、含顆粒流體及粉沫固體介質輸送的設備，應用于冶金、選礦生產的煤粉噴吹專用閥。利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質.為石油、化工、冶金、電力、燃氣等工業部門的溶液工藝流程中，易沉淀結垢、結晶析出而影響流程，提供了可靠的控制閥門。

PQ940F電動偏心半球閥結構圖

偏心半球閥產品特點

1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效.

2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求.

3、密封嚴密、輸送有害氣體可達零泄露

4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端因堆焊不同合金(或組合球)雙金屬密封副的選配可以用于耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況.

1、通用閥：規格型號DN40－1600。適用于污水處理、紙漿、城市采暖供熱等要求嚴緊的場合

2、油化工專用閥：規格DN40－1600。適用于原油、重油等各類油品、化工行業弱腐蝕、二相混流介質

3、煤氣專用閥：規格DN40－1600。適用于煤氣、天然氣、液化氣的輸送控制

4、料漿專用閥：規格DN40－1600。適用于液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送

5、煤粉灰渣專用閥：規格DN40－1600。適用于電廠、水力除渣或氣態輸送管道的控制

◆主要零件材料名稱材質閥體 QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti 閥軸 2Cr13、1Cr13 閥瓣合金滲氮鋼、滲氮不銹鋼、耐磨鋼閥座合金滲氮鋼、滲氮不銹鋼、耐磨鋼軸承鋁青銅、FZ－1復合材料填料聚四氟乙烯、柔性石墨，偏心半球閥
◆性能參數公稱壓力(Mpa) 0.6 1.0 1.6 2.5 4.0 公稱通經(mm) 40－1600 40－1600 40－1200 40－600 40－600 密封試驗壓力(Mpa) 0.66 1.1 1.76 2.75 4.4 殼體試驗壓力(Mpa) 0.9 1.5 2.4 3.75 6.0 適用溫度(℃) －29～300、－29～425、－29～540 適用介質清水、海水、污水、酸堿等液體、料漿、蒸汽、燃氣、油類驅動方式手動、電動、氣動連接形式法蘭連接、對夾連接安裝方式立式安裝、臥式安裝。

主要性能參數及執行標準

公稱壓力MPa	1.0	1.6	2.5	4.0
閥門強度試驗壓力MPa	1.5	2.4	3.8	6.0
閥門密封試驗壓力MPa	1.1	1.8	2.8	4.5
適用溫度℃	≤425℃ ≤325℃常溫
主要材質	鑄鋼、不銹鋼
適用介質	煤粉、煤灰、含塵、氣體
法蘭標準	JB/T82.1-94
閥門結構長度標準	GB12221-89

主要外形和連接尺寸

公稱壓力 PN (MPa)	公稱通徑 DN		尺寸(mm)
	公稱通徑 DN		L	D 系列1/系列2	D1	D2	D6	b	f	Z-φd
	mm	in	法蘭	D 系列1/系列2	D1	D2	D6	b	f	Z-φd
0.6	40	-	125	130	100	80	-	16	3	4-14
	50	-	140	140	110	90	-	16	3	4-14
	65	-	190	160	130	110	-	16	3	4-14
	80	-	178	190/185	150	125	-	18	3	4-18
	100	-	200	210/205	170	145	-	18	3	4-18
	125	-	254	240/235	200	175	-	20	3	8-18
	150	-	267	265/260	225	200	-	20	3	8-18
	200	-	292	320/315	280	255	-	22	3	8-18
	250	-	330	375/370	335	310	-	24	3	12-18
	300	-	390	440/435	395	362	-	24	4	12-23
	350	-	430	490/485	445	412	-	26	4	12-23
	400	-	530	540/535	495	465	-	28	4	16-23
	450	-	580	595/590	550	518	-	28	4	16-23
	500	-	630	645/640	600	568	-	30	4	16-23
	600	-	800	755	705	670	-	30	5	20-26/25
1.0	40	-	125	145	110	85	-	16	3	4-18
	50	-	140	160	125	100	-	16	3	4-18
	65	-	190	180	145	120	-	18	3	4-18
	80	-	178	195	160	135	-	20	3	4-18
	100	-	200	215	180	155	-	20	3	8-18
	125	-	254	245	210	185	-	22	3	8-18
	150	-	267	280	240	210	-	24	3	8-23
	200	-	292	335	295	265	-	24	3	8-23
	250	-	330	390	350	320	-	26	3	12-23
	300	-	390	440	400	368	-	26	4	12-23
	350	-	430	500	460	428	-	28	4	16-23
	400	-	530	565	515	482	-	28	4	16-25
	450	-	580	615	565	532	-	30	4	20-25
	500	-	630	670	620	585	-	30	4	20-25
	600	-	800	480	725	685	-	34	5	20-30
	700	-	900	895	840	800	-	38	5	24-30
	800	-	1000	1010	950	905	-	42	5	24-34
1.6	40	-	125	145	110	85	-	16	3	4-18
	50	-	140	160	125	100	-	16	3	4-18
	65	-	190	180	145	120	-	18	3	4-18
	80	-	178	195	160	135	-	20	3	8-18
	100	-	200	215	180	155	-	20	3	8-18
	125	-	254	245	210	185	-	22	3	8-18
	150	-	267	280	240	210	-	24	3	8-23
	200	-	292	335	295	265	-	26	3	12-23
	250	-	330	405	355	320	-	30	3	12-25
	300	-	390	460	410	375	-	30	4	12-25
	350	-	430	520	470	435	-	34	4	16-25
	400	-	530	580	525	485	-	36	4	16-30
	450	-	580	640	585	545	-	40	4	20-30
	500	-	630	705	650	608	-	44	4	20-34
	600	-	800	840	770	718	-	48	5	20-41
	700	-	900	910	840	788	-	50	5	24-41
	800	-	1000	1020	950	898	-	52	5	24-41
2.5	40	-	125	145	110	85	-	18	3	4-18
	50	-	140	160	125	100	-	20	3	4-18
	65	-	190	180	145	120	-	22	3	8-18
	80	-	178	195	160	135	-	22	3	8-18
	100	-	200	230	190	160	-	24	3	8-23
	125	-	254	270	220	188	-	28	3	8-25
	150	-	267	300	250	218	-	30	3	8-25
	200	-	292	360	310	278	-	34	3	12-25
	250	-	330	425	370	332	-	36	3	12-30
	300	-	390	485	430	390	-	40	4	16-30
	350	-	430	550	490	448	-	44	4	16-34
	400	-	530	610	550	505	-	48	4	16-34
	450	-	580	660	600	555	-	50	4	20-34
	500	-	630	730	660	610	-	52	4	20-41
