一：產品特點及用途：

本產品適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。

二：產品執行標準

Q/HHTZH001.1

阻燃耐火特性試驗執行GB12666-90要求

三：使用特性

1．交流額定電壓：U0/U 0.6/1KV

最高工作溫度： 180℃

最低環境溫度：固定敷設-60℃

2．電纜安裝敷設溫度應不低于-25℃。

3．電纜允許彎曲半徑：電纜最小為電纜外徑的10倍

四：基本型號及名稱

表1

型號

  產品名稱

YGC 硅橡膠絕緣硅橡膠護套電力電纜

YGCR 硅橡膠絕緣硅橡膠護套移動用電力軟電纜

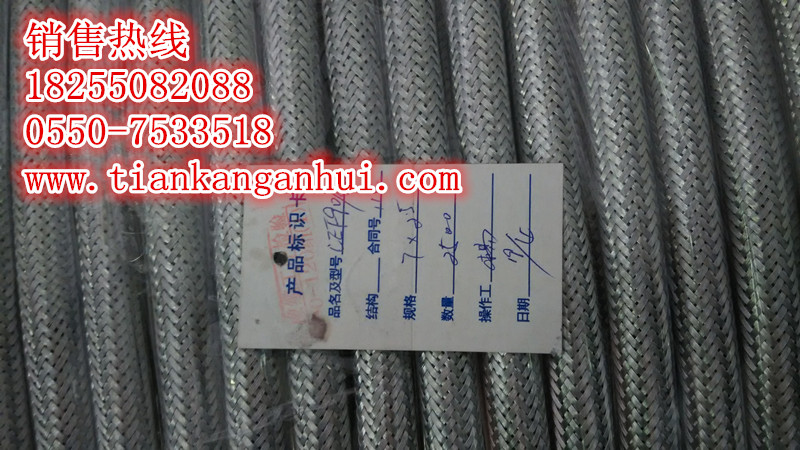

YGCP 硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜

YGC22 硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜

JGG 硅橡膠絕緣硅橡膠護套安裝線

JGGR 硅橡膠絕緣硅橡膠護套移動用安裝軟線

JGGP 硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線

JHXG 硅橡膠絕緣電機引接線

備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。

五：代號名稱和含義
安徽天康（集團）股份有限公司http://www.tiankanganhui.com/index.php?m=content&c=index&a=show&catid=120&id=510

表2

代號

  代號含義

Y 系列代號（移動軟電纜）

G 硅橡膠

C 重型

22 鋼帶鎧裝

P 銅編織屏蔽

R 多股絞合導體

J 電機引接線

六：主要技術指標

1．成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表1和表2。

2．20℃時絕緣電阻不小于100MΩ/KM

3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

七：基本電纜規格及結構參數

線芯*標稱截面（mm2）

  導體結構

（根數*直徑）

（B/R）

mm 電纜最大外徑（mm） 參考重量（kg/km）

YGC

JGGF YGCR

JGGFR YGCR

JGGFR YGC22

JGG22

1*1.5 19*0.32/48*0.20 3.2 3.5 27.5

1*2.5 19*0.41/51*0.25 3.7 3.9 38.6

1*4 19*0.52/82*0.25 4.6 5.2 55.5

1*6 19*0.65/123*0.25 5.6 6.5 77.7

1*10 48*0.52/204*0.25 7.2 7.8 132

1*16 75*0.52/323*0.25 8.2 9.0 188

1*25 108*0.52/513*0.25 10.2 11.0 312

1*35 108*0.65/722*0.25 112 12.0 408

1*50 10*2.52/1026*0.25 13.5 14.5 554

1*70 19*2.16/1406*0.25 16.5 17.5 762

1*95 19*2.52/486*0.50 19.0 20.5 1045

1*120 24*2.52/608*0.50 20.0 22.0 1281

1*150 30*2.52/760*0.50 21.0 24.2 1612

1*185 37*2.52/945*0.50 25.0 28.0 1981

2*2.5 7*0.68/51*0.25 10.5 11.2 158 272

2*4 19*0.52/82*0.25 12 13.2 210 347

2*6 19*0.65/123*0.25 14.0 15.3 263 407

2*10 7*1.37/204*0.25 17.8 18.9 394 562

2*16 7*1.70/323*0.25 20.0 21.2 540 724

2*25 7*2.15/513*0.25 23.0 24.5 794 828

2*35 7*2.52/722*0.25 25.7 26.3 1037 1037

2*50 10*2.52/1026*0.25 26.0 27.5 1236 1385

2*70 19*2.16/1406*0.25 27.0 28.9 1647 1792

2*95 19*2.52/486*0.50 32.0 33.9 2189 2654

2*120 24*2.52/608*0.50 45.0 48.0 2640 3180

2*150 30*2.52/760*0.50 52.0 57.0 3280 3920

2*185 37*2.52/945*0.50 60.0 65.0 4006 4768

3*1.5 7*0.52/48*0.20 9.7 10.7 150 291

3*2.5 7*0.68/51*0.25 11.7 12.2 196 342

3*4 19*0.52/82*0.25 12.6 13.5 274 444

3*6 19*0.65/123*0.25 14.8 16.2 350 531

3*10 7*1.37/204*0.25 20.0 22.0 539 737

3*16 7*1.70/323*0.25 22.0 24.5 740 972

3*25 7*2.15/513*0.25 25.3 27.0 1139 1372

3*35 7*2.52/722*0.25 28.0 31.5 1480 1729

3*50 10*2.52/1026*0.25 32.0 37.5 1900 2405

3*70 19*2.16/1406*0.25 41.0 50.0 4061 3087

3*95 19*2.52/486*0.50 45.0 55.0 997 4003

3*120 24*2.52/608*0.50 50.0 60.0 4060 4887

3*150 30*2.52/760*0.50 60.0 65.0 5197 2995

3*185 37*2.52/945*0.50 65.0 70.0 6279 7262

3*4+1*2.5 19*0.52/82*0.25 14.5 15.5 320 481

3*6+1*4 19*0.65/123*0.25 16.2 17.8 423 597

3*10+1*6 7*1.37/204*0.25 21.0 23.0 630 827

3*16+1*10 7*1.70/323*0.25 23.0 25.0 888 1255

3*25+1*16 7*2.15/513*0.25 27.0 29.0 1375 1578

3*35+1*16 7*2.52/722*0.25 32.3 35.0 1690 1927

3*50+1*25 10*2.52/1026*0.25 36.0 40.0 2175 2760

3*70+1*35 19*2.16/1406*0.25 40.0 44.0 2950 3546

3*95+1*50 19*2.52/486*0.50 46.0 52.0 3950 4670

3*120+1*70 24*2.52/608*0.50 51.0 55.0 4800 5745

3*150+1*70 30*2.52/760*0.50 56.0 60.0 5810 6862

3*185+1*95 37*2.52/945*0.50 66.0 70.0 7200 8394

4*4 19*0.52/82*0.25 14.2 16.2 352 515

4*6 19*0.65/123*0.25 17.1 19.0 450 629

4*10 7*1.37/204*0.25 22.1 24.0 672 881

4*16 7*1.70/323*0.25 24.5 26.5 952 1176

4*25 7*2.15/513*0.25 27.0 31.5 1476 1673

4*35 7*2.52/722*0.25 33.0 35.5 1876 2142

4*50 10*2.52/1026*0.25 39.0 41.0 2392 2982

4*70 19*2.16/1406*0.25 41.0 44.0 3300 3871

4*95 19*2.52/486*0.50 47.0 50.0 4300 5094

4*120 24*2.52/608*0.50 49.0 54.0 5380 6187

4*150 30*2.52/760*0.50 56.0 60.0 6750 7596

4*185 37*2.52/945*0.50 68.0 72.0 8190 9194

我公司生產五芯等截面電纜和3+2結構電纜結構參數不在此表中。
