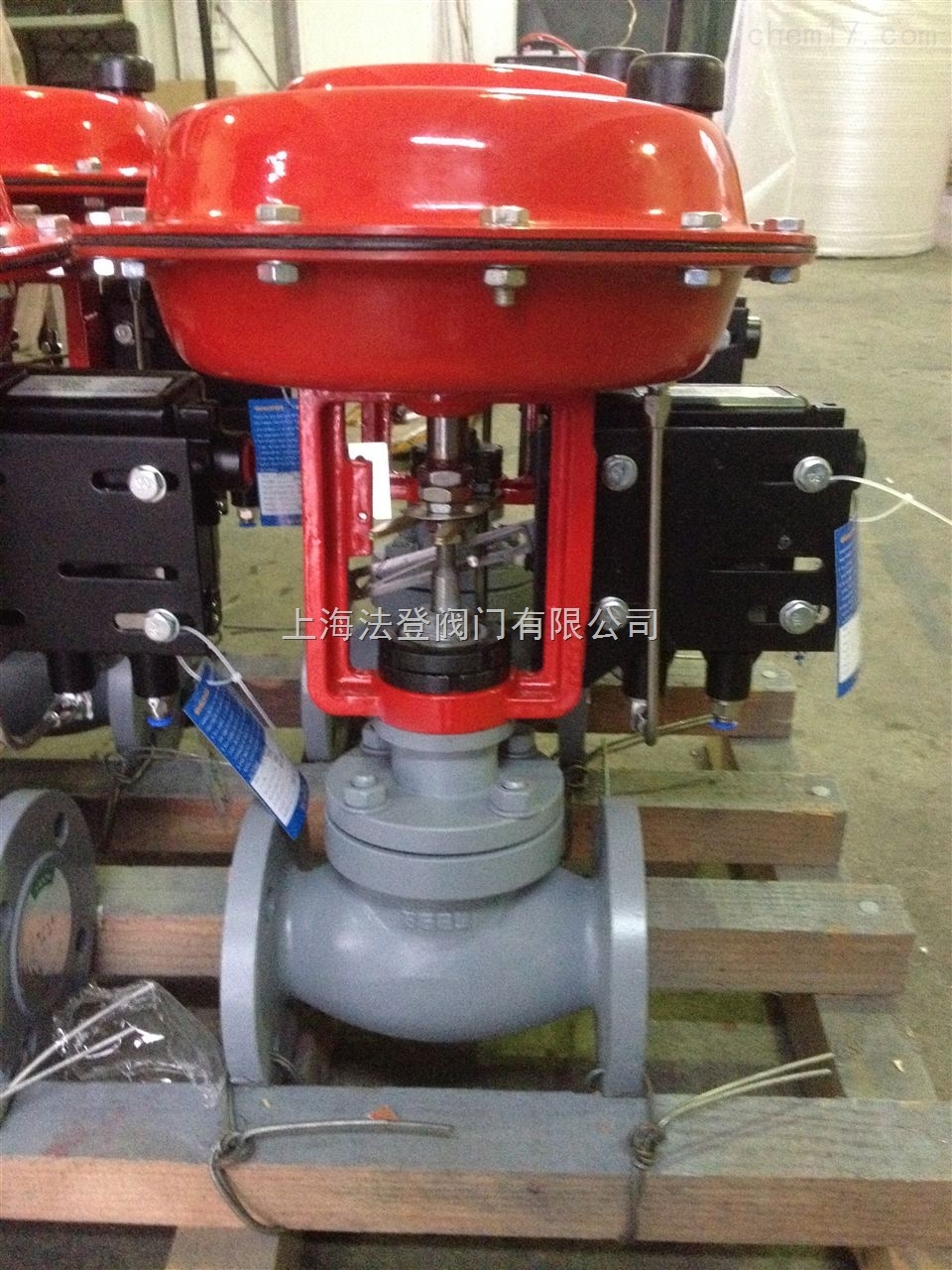

德國進口氣動法蘭調節閥A、氣動調節閥的用途與特點用途 是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節; V型閥芯最適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能靈敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質

德國進口氣動調節閥  進口蒸汽波紋管調節閥

B、特點：是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成;有一個近似等百比的固有流量特性;采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度;超強的剪切能力。德國進口氣動套筒調節閥  德國進口氣動套筒調節閥  氣動式調節閥、

德國進口氣動調節閥  進口蒸汽波紋管調節閥

C、氣動活塞執行機構采用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。德國進口氣動薄膜單座調節閥  德國進口法蘭氣動調節閥  進口氣動防爆調節閥

D、氣動調節閥的工作原理：氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控制信號壓力的大小產生相應的推力，推動調節機構動作。閥體是氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。德國進口法蘭氣動調節閥  進口氣動防爆調節閥

德國進口氣動調節閥  進口蒸汽波紋管調節閥

德國進口氣動薄膜單座調節閥安裝原則

德國進口氣動套筒調節閥   德國進口氣動套筒調節閥  氣動式調節閥

（1）氣動調節閥安裝位置，距地面要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的調節閥，必須保證操作、觀察和調整方便。

（2）調節閥應安裝在水平管道上，并上下與管道垂直， 一般要在閥下加以支撐，保證穩固可靠。對于特殊場合下，需要調節閥水平安裝在豎直的管道上時，也應將調節閥進行支撐（小口徑調節閥除外）。安裝時，要避免給調節閥帶來附加應力）。德國進口法蘭氣動調節閥  進口氣動防爆調節閥

（3）調節閥的工作環境溫度要在(－30～+ 60)，相對濕度不大于95%。

（4）調節閥前后位置應有直管段，長度不小于10倍的管道直徑（10D），以避免閥的直管段太短而影響流量特性。

（5）調節閥的口徑與工藝管道不相同時，應采用異徑管連接。在小口徑調節閥安裝時，可用螺紋連接。 閥體上流體方向箭頭應與流體方向一致。

德國進口氣動套筒調節閥  氣動式調節閥

（6）要設置旁通管道。目的是便于切換或手動操作， 可在不停車情況下對調節閥進行檢修。

（7）調節閥在安裝前要徹底清除管道內的異物，如污垢、焊渣等。

德國進口氣動法蘭調節閥  德國進口氣動套筒調節閥
