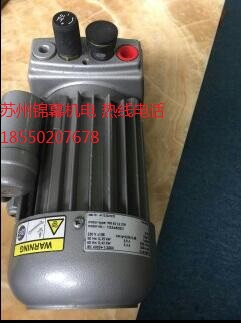

SV8.190/2-01德國BECKER貝克側腔式真空泵，聯軸器減震效果不好聯軸

花鍵軸和小齒輪材質分析:花鍵軸表面呈現點蝕狀脆性磨損，并伴有脫落物，小齒輪內花鍵屈服性磨損。檢測表明，小齒輪硬度達到了HRC50. 5，而花鍵軸的硬度也只有HRC52，本應作為易損件的小齒輪硬度偏高，而花鍵的硬度優勢不明顯，加之韌性不足，沖擊強度低，局部材料以脆性斷裂的形式剝離。

JANUS澄勝葉片泵
PV2R1-31-F-R PV2R1-33-F-R PV2R1-41-F-R
PV2R1-47-F-R  PV2R1-17-L-R PV2R1-19-L-R
PV2R1-53-F-R PV2R1-59-F-R PV2R1-65-F-R

3對策與措施

    該故障的處理方案有以下的幾種選擇:


(1)花鍵軸和聯軸器都從國外進口，需要3個月時間，零件費用約3萬元，設備停機3個月。

(2)將花鍵軸同小齒輪以焊接形式臨時性固結，可以維持設備短期使用，但焊接的同軸度很難保證，同時焊接后過載保護功能失效，容易對泵體造成永久性損害，導致整個也壓主泵報廢。

   德國力士樂Rexroth滑塊
1622-114-10 ,1622-194-10 ,1622-124-10 ,1623-213-10
1622-812-10 ,1622-822-10  R162211420,  R162389420,
R162219420,  R162212420,  R162281220,  R162139420

(3)將花鍵軸頭做成活動連接，保證其同軸度，同時重新加工聯軸器和小齒輪

    最后決定選擇第3種方案，并具體采取了以下措施:


a)改造花鍵軸

    切掉原花鍵軸的軸頭，在國內加工，與原泵軸用螺紋連接。在花鍵軸頭材質的選擇上，我們既考慮了強度，也考慮了沖擊韌性，選用38Cr6MuAl作為軸頭材質。該材料硬度高，耐磨性高，抗接觸載荷能力較好，有良好的彎曲疲勞強度，很好的抗粘著性。

    為提高疲勞強度對花鍵軸頭進行表面強化，采用整體表面氮化的熱處理工藝，該工藝處理溫度低，時間長，部件變形最小，易于保持零件好的抗磨蝕性和尺寸穩定性，處理后表面洛氏硬度達到HRC62。

德國KRACHT克拉克齒輪泵
KRACHT KF80RG22-D25 KRACHT KF80RG22-D15
KRACHT KF80RG21-D25 KRACHT KF80RF7-D15/KRACHT

    在結構上經過檢算，采用M33的螺紋連接即可滿足強度要求。根據發動機轉向，螺紋采用右旋。螺距2 mm,螺紋長度30mm。

    新加工的花鍵軸頭和原泵軸端面通過臺階面配合定位，在5天時間內我們完成了新軸頭的設計加工及原泵軸的加工改制。見圖2。
