防爆波閥|FA49H-Q其他控制閥|防爆水力控制閥

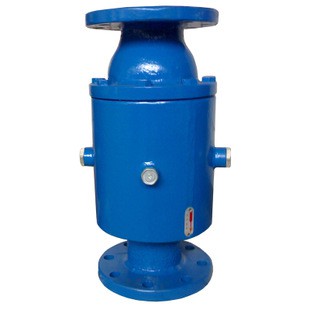

FA49H-Q防爆波閥是一種既能消除水錘沖擊波又能阻擋水錘沖擊波的水用安全閥，它是由多組安全閥組成的產品，所起到的功能是單一安全閥無法達到的。該閥安裝于給水工程管道的頭部，以擋波和消波的方式相結合，防止水錘沖擊波沿著管道進入系統給水工程內部，從而達到清除破壞性水錘的沖擊波，起到保護系統設施正常運轉和安全防護的目的。
二、FA49H-Q防爆波閥安裝說明：
1、各種A49H型防爆波安全閥都應垂直安裝。
2、A49H型防爆波安全閥出口處應無阻力，避免產生受壓現象。
3、A49H型防爆波安全閥在安裝前應專門測試，并檢查其密封性。
4、對使用中的A49H型防爆波安全閥應作定期檢查。
三、FA49H-Q防爆波閥主要技術參數：
|
型號
|
公稱壓力
PN（Mpa）
|
工作壓力
（Mpa）
|
殼體試驗壓力
（Mpa）
|
通用介質
|
工作溫度
|
|
FA49H-10
|
1.0
|
0.2
|
1.5
|
清水
|
0-80℃
|
|
FA49H-16
|
1.6
|
0.25-0.5
|
2.4
|
三、主要形式尺寸：(法蘭連接尺寸按GB4216的規定)
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
390
|
440
|
440
|
500
|
520
|
535
|
600
|
|
D
|
160
|
160
|
160
|
220
|
270
|
270
|
375
|
FA49H-Q防爆波閥是安裝在人防工程給水。采暖管道上的一種防護設備，平時防爆波閥是開啟狀態。戰時依靠擋消結合的辦法�？勺柚箾_擊波沿管道進入工程內部，從而達到消除破壞性沖擊波，起到保護系統設施正常運轉和安全防護的目的，保證室內人員設備的安全的工作壓力條件下，彈簧支撐的閥板處于開啟位置，可使管道內的介質正常通過，戰時通過甭站貯水池或破裂的管道，當有沖擊波傳入防爆波閥時，閥板前的壓力突然增加，閥板前后形成強烈的壓差。在高壓室的作用下，彈簧被壓縮，閥板迅速到達關閉位置，把沖擊波阻擋在閥板之外，化解了沖擊波的破壞力。通過阻擋和化解起到保護和安全的作用。沖擊波過后，閥板仍處于開啟位置，管道恢復到正常的工作狀態。
防爆波閥|FA49H-Q其他控制閥|防爆水力控制閥
奇眾研發團對運用SolidWorks CAD-3D、UnigraphicsNX繪圖軟件作為設計平臺建構流道曲面并鋪設閥型與各式閥件；將建構之閥組3D 模型置于CFDesign V10計算流體力學中，輸入進口端與出口端壓力、溫度、流體型式及不同的閥開度，進行事先精確的模擬，了解掌握流場分布情形、速度、Cv及FL等數值；再 進行評估修正以達成較佳化的流道與閥件設計目標。以下片段系為CFDesign實際模擬分析，由陀螺型閥塞(Contour)、特性曲線閥塞(V- Plug)、多孔式套筒(Multi-hole Cage)結合多孔式擴散器(Diffuser)兩階段降壓(2-Stage)案例：此外亦運用SolidWorks Simulation結構仿真分析軟件針對閥體與外圍主要結構體進行結構應力分析較佳化設計工作。
本發明涉及一種具有金屬增強的石墨閥門的制造方法，包括閥桿1、球體門2、石墨閥體3和閥外增強金屬殼體4，球體門2的外壁和液體通道為石墨，球體門2的受力部分通過在石墨球體內澆鑄金屬的方法進行制造，對整個球體門2再通過機械加工完成球體門2的制造。利用石墨閥體3作為內膜通過外膜金屬制造成閥外增強金屬殼體4，由石墨閥體3與閥外增強金屬殼體4組成整個閥體。其他需要防腐的石墨閥門配件的制造方法與本石墨閥體的制造方法相同。本發明可操作性強，適合大、中、小型復雜閥門及配件的加工，使閥門具有更好的氣密性、重防腐性和承壓性。本發明是一種真正意義上的石墨防腐閥門。
