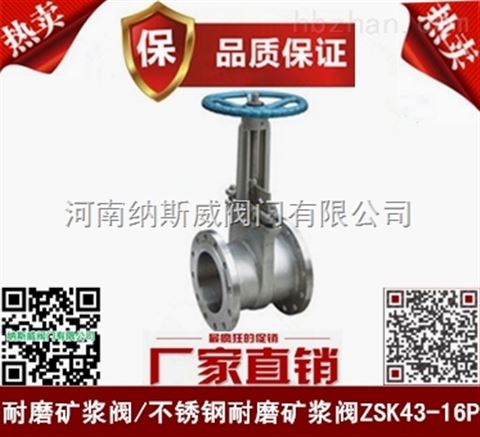

ZSK43H耐磨礦漿閥
產品概述
ZSK43H耐磨礦漿閥具有結構合理，操作方便，開啟快捷，耐磨、耐腐蝕、使用壽命長、互換性強，裝配方便，維護費用低，經濟效益高，密封可靠，避免“啃圈”現象等特點，適用于礦山，冶金，煤碳，化工，電廠等行業的顆粒物料輸送管道的截止，是目前國內漿體輸送系統的首選閥門。適用介質: 泥漿、礦漿、糖漿、紙漿、污水、煤漿、灰、渣水混合物等。
ZSK43H耐磨礦漿閥結構圖
技術參數：
產品型號：ZSK43H、ZSK943H、ZSK643H
產品名稱：耐磨礦漿閥
產品用途：礦漿閥用于礦山，鋼鐵，冶金，選礦，電站及污水處理等。
適用介質：泥漿，礦漿、煤漿、污水及渣水混合物
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑：DN50-1200mm NPS 2"-20"
適用溫度：-38-+200℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、軟密封
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）
適用介質：糖漿、紙漿、污水、煤漿、灰、渣水混合物等
配套附件：安裝法蘭
礦漿閥主要尺寸
|
三片式礦漿閥 PN10 |
|||||||
|
DN |
L |
D |
D1 |
D2 |
b |
N-M |
H |
|
50 |
170 |
160 |
125 |
100 |
20 |
4-M18 |
|
|
65 |
170 |
180 |
145 |
120 |
20 |
8-M18 |
|
|
80 |
180 |
195 |
160 |
135 |
22 |
8-M18 |
|
|
100 |
230 |
215 |
180 |
155 |
22 |
8-M18 |
|
|
125 |
230 |
245 |
210 |
185 |
24 |
8-M18 |
|
|
150 |
230 |
280 |
240 |
210 |
24 |
8-M23 |
|
|
200 |
260 |
335 |
295 |
265 |
26 |
8-M23 |
|
|
250 |
260 |
390 |
350 |
320 |
28 |
12-M23 |
|
|
300 |
300 |
440 |
400 |
368 |
28 |
12-M23 |
|
|
350 |
300 |
500 |
460 |
428 |
30 |
16-M23 |
|
|
400 |
360 |
565 |
515 |
482 |
32 |
16-M25 |
|
|
450 |
360 |
615 |
565 |
532 |
32 |
20-M25 |
|
|
500 |
420 |
670 |
620 |
585 |
34 |
20-M25 |
|
|
600 |
420 |
780 |
725 |
685 |
36 |
20-M30 |
|
|
700 |
480 |
895 |
840 |
800 |
40 |
24-M30 |
|
三片式礦漿閥1.6MPa
|
PN16 |
|||||||
|
DN |
L |
D |
D1 |
D2 |
b |
N-M |
H |
|
50 |
170 |
160 |
125 |
100 |
16 |
4-M18 |
|
|
65 |
170 |
180 |
145 |
120 |
18 |
4-M18 |
|
|
80 |
180 |
195 |
160 |
135 |
20 |
8-M18 |
|
|
100 |
230 |
215 |
180 |
155 |
20 |
8-M18 |
|
|
125 |
230 |
245 |
210 |
185 |
22 |
8-M18 |
|
|
150 |
230 |
280 |
240 |
210 |
24 |
8-M23 |
|
|
200 |
260 |
335 |
295 |
265 |
26 |
12-M23 |
|
|
250 |
260 |
405 |
355 |
320 |
30 |
12-M25 |
|
|
300 |
300 |
460 |
410 |
375 |
30 |
12-M25 |
|
|
350 |
300 |
520 |
470 |
435 |
34 |
16-M25 |
|
|
400 |
360 |
580 |
525 |
485 |
36 |
16-M30 |
|
|
450 |
360 |
640 |
585 |
545 |
40 |
20-M30 |
|
|
500 |
420 |
705 |
650 |
608 |
44 |
20-M34 |
|
|
600 |
420 |
840 |
770 |
718 |
48 |
20-M41 |
|
|
700 |
480 |
910 |
840 |
788 |
50 |
24-M41 |
|
三片式礦漿閥2.5MPa
|
PN25 |
|||||||
|
DN |
L |
D |
D1 |
D2 |
b |
N-M |
H |
|
50 |
170 |
160 |
125 |
100 |
20 |
4-M18 |
|
|
65 |
170 |
180 |
145 |
120 |
22 |
8-M18 |
|
|
80 |
180 |
195 |
160 |
135 |
22 |
8-M18 |
|
|
100 |
230 |
230 |
190 |
160 |
24 |
8-M23 |
|
|
125 |
230 |
270 |
220 |
188 |
28 |
8-M25 |
|
|
150 |
230 |
300 |
250 |
218 |
30 |
8-M25 |
|
|
200 |
260 |
360 |
310 |
278 |
34 |
12-M25 |
|
|
250 |
260 |
425 |
370 |
332 |
36 |
12-M30 |
|
|
300 |
300 |
485 |
430 |
390 |
40 |
16-M30 |
|
|
350 |
300 |
550 |
490 |
448 |
44 |
16-M34 |
|
|
400 |
360 |
610 |
550 |
505 |
48 |
16-M34 |
|
|
450 |
360 |
660 |
600 |
550 |
50 |
20-M34 |
|
|
500 |
420 |
730 |
660 |
610 |
52 |
20-M41 |
|
|
600 |
420 |
840 |
770 |
718 |
56 |
20-M41 |
|
|
700 |
480 |
955 |
875 |
815 |
60 |
24-M48 |
|
三片式礦漿閥4.0MPa
|
PN40 |
|||||||
|
DN |
L |
D |
D1 |
D2 |
b |
N-M |
H |
|
50 |
170 |
160 |
125 |
100 |
20 |
4-M18 |
|
|
65 |
170 |
180 |
145 |
120 |
22 |
8-M18 |
|
|
80 |
180 |
195 |
160 |
135 |
22 |
8-M18 |
|
|
100 |
230 |
230 |
190 |
160 |
24 |
8-M23 |
|
|
125 |
230 |
270 |
220 |
188 |
28 |
8-M25 |
|
|
150 |
230 |
300 |
250 |
218 |
30 |
8-M25 |
|
|
200 |
260 |
375 |
320 |
282 |
38 |
12-M30 |
|
|
250 |
260 |
445 |
385 |
345 |
42 |
12-M34 |
|
|
300 |
300 |
510 |
450 |
408 |
46 |
16-M34 |
|
|
350 |
300 |
570 |
510 |
465 |
52 |
16-M34 |
|
|
400 |
360 |
655 |
585 |
535 |
58 |
16-M41 |
|
|
450 |
360 |
680 |
610 |
560 |
60 |
20-M41 |
|
|
500 |
420 |
755 |
670 |
612 |
62 |
20-M48 |
|
|
600 |
420 |
890 |
795 |
730 |
62 |
20-M54 |
|
