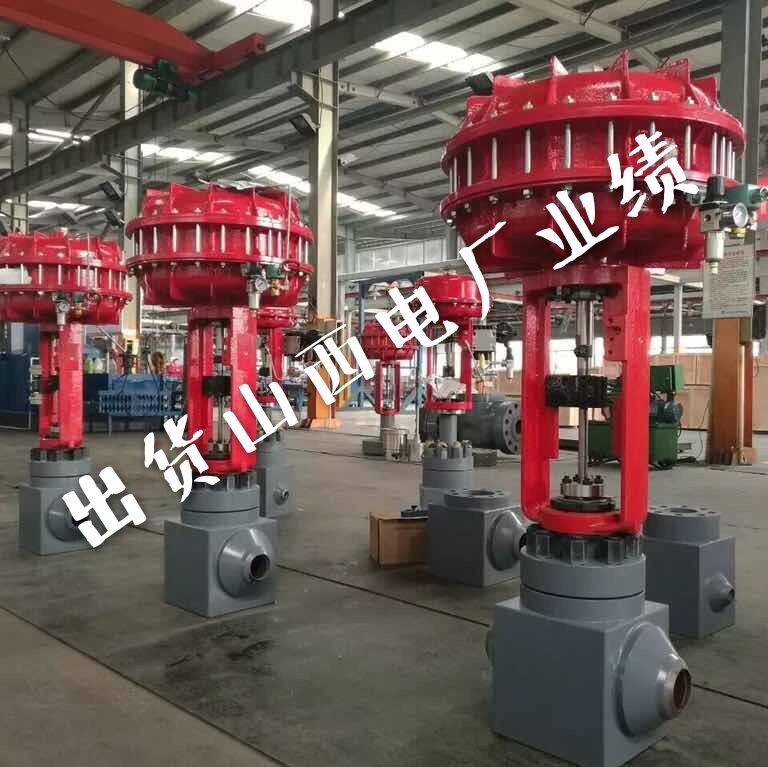

T661(7)H氣動焊接式調節閥產品概述
T661(7)H氣動焊接式調節閥，由氣動薄膜多彈簧執行機構和精小型單座(套筒)閥組成。
多彈簧執行機構高度低、重量輕、裝備簡便，精小型閥體結構緊湊、流道通暢,具有較大的流量系數。
適用于對泄露量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。
氣動焊接式調節閥閥體部分
T661(7)H氣動焊接式調節閥型式：直通單座鑄造球型閥
公稱通徑：20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力：PN1.6、4.0、6.4MPa
法蘭標準：JB/T79.1-94、79.2-94等
T661(7)H氣動焊接式調節閥材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上閥蓋：標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封-40～+350℃
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
結構形式：標準型、散熱型、低溫型、波紋管密封型、保溫夾套型和襯氟型
氣動焊接式調節閥閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：等百分比特性和線性特性
T661(7)H氣動焊接式調節閥材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。
氣動焊接式調節閥執行機構
型式：多彈簧薄膜式執行機構
彈簧范圍：20～100（標準）、40-200、80-240、20-60、60-100KPa
膜片材料：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力：140～400KPa
氣源接口：RC1/4"
環境溫度：-30～+70℃
T661(7)H氣動焊接式調節閥閥作用型式
氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
氣動焊接式調節閥附件
定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
T661(7)H氣動焊接式調節閥執行機構主要技術參數
|
帶側裝手動機構 正作用式 |
||||||||||||||||||||||||
T661(7)H氣動焊接式調節閥性能指標
| 項目 | 指標值 | 項目 | 指標值 | ||||
| 基本誤差% | 不帶定位器 | ±5.0 |
始 終 點 偏 差 % |
氣關 | 不帶定位器 | 始點 | ±5.0 |
| 帶定位器 | ±1.0 | 終點 | ±2.5 | ||||
| 回差% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
| 終點 | ±1.0 | ||||||
| 帶定位器 | ≤1.0 | 氣開 | 不帶定位器 | 始點 | ±2.5 | ||
| 終點 | ±5.0 | ||||||
| 死區% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
| 終點 | ±1.0 | ||||||
| 帶定位器 | ≤0.4 | 允許泄漏量L/h | 1×10-4×閥額定容量 | ||||
| 額定行程偏差% | ±2.5 | ||||||
注：本產品執行GB/T4213-92國家標準。
T661(7)H氣動焊接式調節閥允許壓差MPa
| 開關方式 | 執行機構型號 | 彈簧范圍KPa | 氣源壓力KPa | 需要附件 | 公稱通徑(閥座直徑)mm | |||||||||||||||
| 25 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||||||
| (10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | |||||||||||||
|
氣 關 |
ZHA -22 |
20～100 20～100 40～200 |
140 250 140 |
P P P或R |
6.4 6.4 6.4 |
5.94 6.4 6.4 |
3.34 6.4 6.4 |
3.34 6.4 6.4 |
2.14 6.4 6.4 |
|||||||||||
|
ZHA -23 |
20～100 20～100 40～200 |
140 250 400 |
P P P或R |
1.31 6.09 6.4 |
0.84 3.9 5.26 |
0.53 2.5 3.39 |
||||||||||||||
|
ZHA -34 |
20～100 20～100 40～200 |
140 250 400 |
P P P或R |
0.51 2.36 3.21 |
0.33 1.56 2.12 |
0.21 1.0 1.35 |
||||||||||||||
|
ZHA -45 |
20～100 20～100 40～200 |
140 250 400 |
P P P或R |
0.22 1.02 1.39 |
0.15 0.71 0.97 |
0.08 0.40 0.54 |
||||||||||||||
|
ZHA -56 |
20～100 20～100 40～200 |
140 250 400 |
P P P或R |
0.06 0.37 0.51 |
0.04 0.25 0.36 |
|||||||||||||||
|
氣 開 |
ZHB -22 |
20～100 40～200 80～240 |
140 250 400 |
P P或R P |
4.46 6.4 6.4 |
3.09 6.4 6.4 |
1.98 5.94 6.4 |
1.11 3.34 6.4 |
0.71 2.14 4.99 |
|||||||||||
|
ZHB -23 |
20～100 40～200 80～240 |
140 250 400 |
P P或R P |
0.44 1.37 3.05 |
0.28 0.84 1.95 |
0.18 0.53 1.25 |
||||||||||||||
|
ZHB -34 |
20～100 40～200 80～240 |
140 250 400 |
P P或R P |
0.17 0.51 1.18 |
0.11 0.33 0.78 |
0.07 0.21 0.5 |
||||||||||||||
|
ZHB -45 |
20～100 40～200 80～240 |
140 250 400 |
P P或R P |
0.07 0.22 0.51 |
0.05 0.15 0.35 |
0.028 0.08 0.20 |
||||||||||||||
|
ZHA -56 |
20～100 20～100 40～200 |
140 250 400 |
P P P或R |
0.03 0.09 0.20 |
0.02 0.06 0.14 |
|||||||||||||||
注：1)P-閥門定位器;R-壓力繼動器;
2)允許壓差為閥關閉P2=0狀態下,P的最大值;
3)如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系。
|
T661(7)H氣動焊接式調節閥可配附件： 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 外形尺寸mm
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
| 閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
可與本公司 商洽生產 |
|||
|
額定流量 系數Kv |
直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||
| 公稱壓力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
| 流量特性 | 直線、等百分比、快開型 | |||||||||||||||||||
| 介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | |||||||||||||||||||
| 法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | |||||||||||||||||||
| 閥體材質 |
PN (MPa) |
0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||||
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 閥體型式 | 直通單座鑄造球型閥 | |||||||||||||||||||
| 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 | |||||||||||||||||||
| 可調比R | 50:1 | |||||||||||||||||||
| 氣源接頭 | M16×1.5 | |||||||||||||||||||
