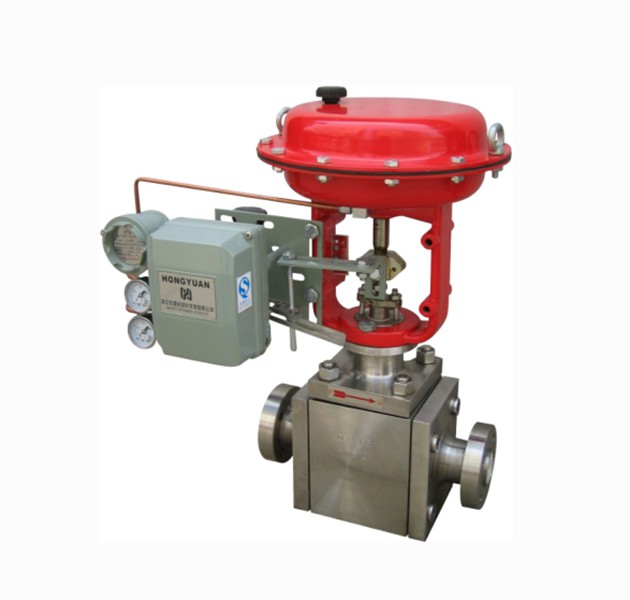

ZJHX氣動高壓小流量調節閥系列體積小、重量輕、性能高、用于 微小流量的精確控制。例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。閥體的設計壓力可達32MPa。可選擇多彈簧氣動簿膜機構或電動執行機構等。
ZJHX氣動高壓小流量調節閥技術參數及性能
| 閥體型式： | 直通鍛造閥體 |
| 公稱通徑： | DN5、8、10、15、20、25mm |
| 公稱壓力： | PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa |
| CLASS 150、300、 600、900、1500 Lb | |
| JIS 10K、20K、30K、40K | |
| 連接方式： | 螺紋：（適用于 1”以下） |
| 焊接：SW、BW | |
| 法蘭距： | 符合IEC 534 |
| 閥蓋形式： | 閥體一體型 |
| 填 料： | V型聚四氟乙烯、柔性石墨填料等 |
| 密封墊： | 金屬夾石墨密封墊、聚四氟乙烯墊 |
| 執行機構： | 氣動：多彈簧執行機構 |
| 電動：3810L系列 、PSL系列 | |
| 閥內部件： | |
| 閥芯型式： | 單座柱塞 |
| 流量特性： | 等百分比、線性 、快開 |
| 內件材質： | 標準材質組合及使用溫度、壓力范圍請參閱附錄 |
| 表1．可提供的用戶選擇 | |||||
| 閥體 | 型式 | 直通 | 閥蓋 | 型式 | 閥體一體型 |
| 材質 | WCB、WC9、304、316等 | 材質 | WCB、WC9、304、316等 | ||
| 閥芯 | 特性 | 直線、等百分比、快開 | 填料 | “V”型PTFE、 | |
| 材質 | 304、304 STL/PTFE、316、316 STL/PTFE | 柔性石墨 | |||
| 表2．本體材質為碳鋼 | ||||
| 1 | 閥體 | WCB | LCB | WC9 |
| 2 | 閥芯（桿） | 304 | 304 | 304 |
| 3 | 墊片 | 316 石墨/PTFE | ||
| 4 | 套筒 | 304 | 304 | 304 |
| 5 | 填料墊 | 304 | 304 | 304 |
| 6 | 填料 | PTFE/柔性石墨 | ||
| 7 | 壓套螺母 | 304 | 304 | 304 |
| 表3．本體材質為不銹鋼 | ||||
| 1 | 閥體 | CF8 | CF8M | CF3M |
| 2 | 閥芯（桿） | 304 | 316 | 316L |
| 3 | 墊片 | 316 石墨/PTFE | ||
| 4 | 套筒 | 304 | 316 | 316L |
| 5 | 填料墊 | 304 | 316 | 316L |
| 6 | 填料 | PTFE/柔性石墨 | ||
| 7 | 壓套螺母 | 304 | 316 | 316L |
| 表4．ZJHX系列氣動小流量調節閥尺寸及縮腔型內件與行程額定Cv值： | ||||||||||||
| 閥門尺寸 | 閥門尺寸 | 額定行程 | 額定Cv值 | |||||||||
| inch | inch | （mm） | 閥門開度%行程 | |||||||||
| （mm） | （mm） | 等百分比性 | 直線特性 | |||||||||
| 10% | 30% | 50% | 70% | 100% | 10% | 30% | 50% | 70% | 100% | |||
| 3月4日 | 1/5 （5） | 10 | 0.04 | 0.11 | 0.24 | 0.62 | 0.8 | 0.09 | 0.27 | 0.35 | 0.64 | 0.9 |
| -20 | 1/4 （8） | 16 | 0.09 | 0.17 | 0.34 | 0.95 | 1.6 | 0.27 | 0.68 | 1.09 | 1.49 | 1.8 |
| 3/8（10） | 0.14 | 0.27 | 0.53 | 1.48 | 2.5 | 0.42 | 1.06 | 1.69 | 2.32 | 2.8 | ||
| 1/2 （15） | 0.22 | 0.43 | 0.85 | 2.37 | 4 | 0.67 | 1.66 | 2.65 | 3.65 | 4.4 | ||
| 3/4 （20） | 0.34 | 0.68 | 1.35 | 3.74 | 6.3 | 1.05 | 2.6 | 4.16 | 5.72 | 6.9 | ||
| 閥門尺寸 inch | L | B | 氣動 | |||
| H1 | H2 | A | ||||
| 1月5日 | 5 | 75 | 26 | 21 | 209 | 200 |
| 1月4日 | 8 | 75 | 26 | 21 | 209 | 200 |
| 3月8日 | 10 | 95 | 32 | 25 | 215 | 200 |
| 1月2日 | 15 | 120 | 38 | 30 | 235 | 200 |
| 3月4日 | 20 | 120 | 42 | 32 | 240 | 200 |
