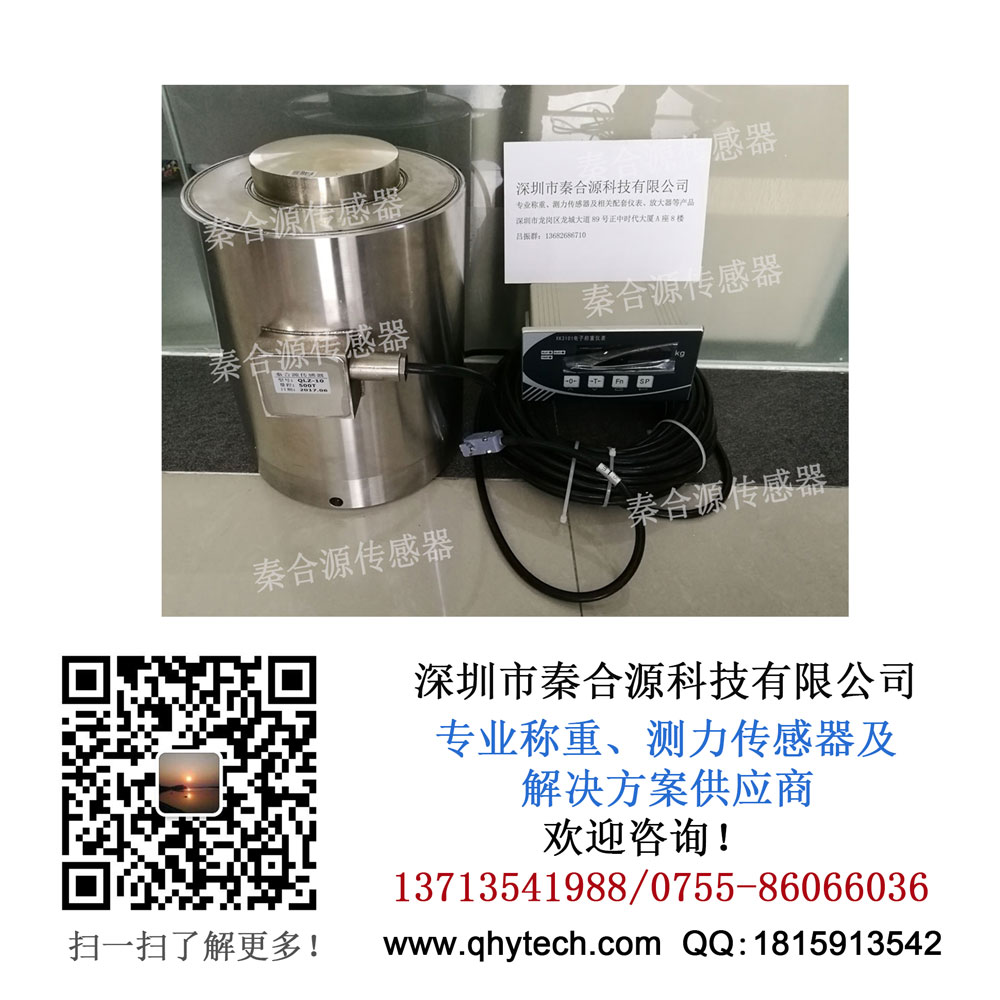

100噸斷裂試驗壓力傳感器柱式壓力大載荷力值傳感器技術特點：應變梁式

測量較小壓力時，可采用固定梁或等強度梁的結構。一種方法是用膜片把壓力轉換為力再通過傳力桿傳遞給應變梁。圖3中兩端固定梁的最大應變處在梁的兩端和中點，應變片就貼在這些地方。這種結構還有其他形式，例如可采用懸梁與膜片或波紋管構成。

組合式

在組合式應變壓力傳感器中，彈性敏感元件可分為感受元件和彈性應變元件。感受元件把壓力轉換為力傳遞到彈性應變元件應變最敏感的部位，而應變片則貼在彈性應變元件的最大應變處。實際上較復雜的應變管式和應變梁式都屬于這種型式。感受元件有膜片、膜盒、波紋管、波登管等，彈性應變元件有懸臂梁、固定梁、Π形梁、 環形梁、薄壁筒等。它們之間可根據不同需要組合成多種型式。 應變式壓力傳感器主要用來測量流動介質動態或靜態壓力，例如動力管道設備的進出口氣體或液體的壓力、內燃機管道壓力等等。

兩個正向應變和兩個負向應變被列入等式，因此溫度將不會產生輸出信號。剩下微小的殘余誤差可以通過連接到惠斯通電橋上特殊的鎳金屬來進行修正。另外，應變片需要進行溫度對靈敏度的補償 (TCS)。等溫度變化時，材料的 E 模量 將會降低，導致產生應變。另外，應變片的靈敏度依賴于溫度。在高溫狀況下電阻的補償將產生更大的壓降。這將降低惠斯通電橋的輸出信號。

在負載狀態下，線性誤差 也將產生變化。這可以通過對彈性體材料和結構的優化以及選擇精確的測量點來完成。補償方法的總結。除了以上描述的 TKzero 和 TCS,也可以通過調整對線性和靈敏度進行補償. 100噸斷裂試驗壓力傳感器柱式壓力大載荷力值傳感器與測力儀表可以組成0.1級、0.2級、0.3級、0.5級的標準測力儀。
2、325系列多通道專業儀表在使用時，不需要切換不同通道，可接最多24只傳感器，操作簡單、使用方便。
3、采用∑-△24位A/D轉，有可編程增益放大、輸出濾波、偏移寄存器調零功能。
4、測力儀具有穩定的24位分辨率，內部分度數為傳感器滿量程的1/100000。
5、測力儀測量準確度：0.005％FS
6、測力儀供電電源:220vAC±10%,50HZ,
7、測力儀傳感器激勵電壓：10vDC
8、顯示：六位數碼管動態掃描顯示

100噸斷裂試驗壓力傳感器柱式壓力大載荷力值傳感器主要技術參數

靈敏度Rated Output mv/V 2.0 ±0.002
綜合誤差Total error %F.S ±0.03-0.1
蠕變Creep after 30 minutes %F.S ±0.03
零點平衡Zero Balance %F.S ±1
零點溫漂Temp.effect on zero %F.S/10oC ±0.02
輸出溫度影響TC SPAN %F.S/10oC ±0.02
輸入阻抗Input Impedance Ω 400±10
輸出阻抗Output Impedance Ω 350±5
絕緣阻抗Insulation Resistance MΩ ≥5000
工作溫度范圍 oC -35～+70
安全過載Safe Overload %F.S 150
極限過載Lateral Overload %F.S 200

推薦激勵電壓Rated Excitation V DC 10-12
最大激勵電壓 V DC 15
密封等級Protection Class IP68
材質Construction 合金鋼、不銹鋼
導線長度Cable Length 米 Φ8*12-20m
