    1. 2米手動折邊機的制作

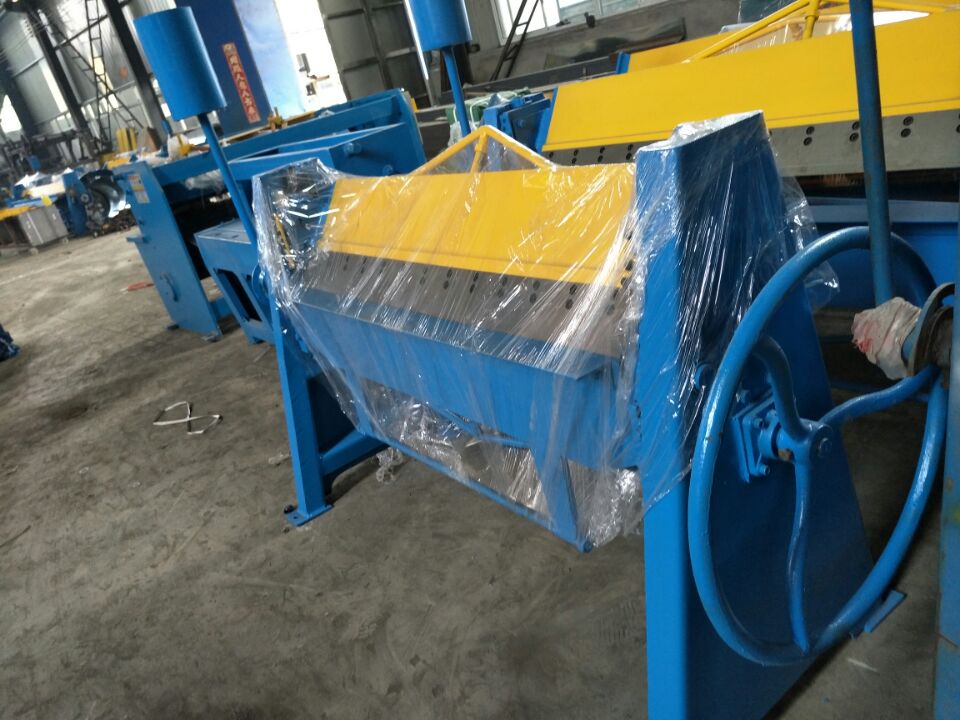

      2米手動折邊機的制作
      產品價格:¥6000(人民幣)
    2. 規格:1.5*2000
    3. 發貨地:馬鞍山
    4. 品牌:
    5. 最小起訂量:1臺
    6. 誠信商家
      會員級別:標準會員
      認證類型:企業認證
      企業證件:通過認證

      商鋪名稱:馬鞍山市博爾特重工機械設備廠

      聯系人:遲道娣()

      聯系手機:

      固定電話:

      企業郵箱:masbetzg@163.com

      聯系地址:安徽馬鞍山市東城工業園

      郵編:243131

      聯系我時,請說是在焊材網上看到的,謝謝!

      商品詳情
        2米手動折邊機的制作手動折邊機屬機械設備技術領域。
        背景技術
        中折彎成型是板料加工的常見工序,需用液壓折邊機或機動折邊機,特別是有些生產廠家折彎工序必不可少,但工作量卻不大,而液壓或機動折邊機價格昂貴,不少廠家無力購買;再者液壓、機動折邊機結構復雜,操作維修皆不方便。
        本實用新型的目的是為社會提供一種結構簡單,操作方便實用的手動折邊機。
        本實用新型是通過如下技術方案實現的本實用新型主要由機身、夾緊機構、執行機構構成。執行機構由安裝在側立板上的端軸、與端軸相結合的拐臂和安裝在拐臂上的調整機構及板軸梁、轉動刀構成,夾緊機構用于夾緊工件,調整機構用于根據工件厚度不同,調整轉動刀與夾緊機構之間距離,扳動板軸梁的手把,轉動刀轉動,實現工件折彎成型。
        下面,結合附圖及實施例,詳述本實用新型。

        博爾特機械0555-6768613手動折邊機驗收標準:

        國家標準,隨機帶有產品質量合格證,及隨機出廠文件。

        隨機技術文件:

        使用說明書;

        合格證書。

        手動折邊機技術參數:
        手動折邊機型號    最小氣摺角度°    板厚(MM)    重量(KG)    外形尺寸(MM)
        WS-1.5X1300    60    1.5    380    1800×1100×780
        WS-1.5X1500    60    1.5    430    2100×1100×780
        WS-1.5X2000    60    1.5    520    2800×1100×780
        WS-1.5X2500    60    1.5    680    3500×1100×780

        氣動剪角機 腳踏氣動方口剪切機 90度金屬板剪腳機

        氣動剪角機 90度剪角機 剪直角缺口剪板機 風管剪角機

        輕型的剪角機,結構新穎,加工工件準確快速,剪切質量高;操作簡單,合作方便。

        最大剪角長度為90X90MM,厚度為鍍鋅板材:1.5MM,不銹鋼薄板:0.8MM

        手動氣動折邊機適合于制作配電箱、電子開關箱、熔斷器匣及配電柜,移動工地,透風管道制造、五金白鐵盒件、盤件的加工。手動氣動折邊機還可廣泛用于輸送機械、搬運箱、各類盒件盤件的加工以及透風管道,

        安徽手動折邊機價格具備本機床輕松快捷,操縱簡樸便捷的特點,是柜具、制門業、不銹鋼廚具、冷暖透風、空調設備等箱體、風管行業的成型加工設備。




        圖1,本實用新型總體結構主視示意圖,
        圖2,本實用新型A-A剖視圖。
        圖面說明1、底座;2、支腿;3、機體;4、調整螺釘;5、拐臂;6、側立板;7、配重錘;8、絲桿;9、壓緊梁;10、壓緊刀;11、轉動刀;12、板軸梁;13、滑塊;14、滑軌;15、搖把;16、錐齒輪;17、傳動軸;18、刻度盤;19、定位釘;20、緊定螺釘;21、端軸。
        本例主要由機身、夾緊機構、執行機構構成,機身由底座1、支腿2、機體3及側立板6構成;夾緊機構由傳動軸17、錐齒輪16、絲桿8以及與絲桿8相連的壓緊梁9和固定安裝在壓緊梁9上的壓緊刀10構成,傳動軸17與搖把15相連,本例壓緊梁9左、右兩端均設有滑塊13,與側立板6上的滑軌14相配合,以保證壓緊梁9的運動精度;執行機構由安裝在機體兩端側立板6上的端軸21、與端軸21相結合的拐臂5和安裝在兩對稱拐臂5之間的板軸梁12及裝在板軸梁12上的轉動刀11,以及裝在拐臂5上的調整機構組成。調整機構由裝在拐臂5下端的調整螺釘4和連接板軸梁12和拐臂5的緊定螺釘20構成,調整機構用于調整轉動刀11和壓緊刀10之間的距離,以適應不同厚度工件的要求。本例在端軸21上固定安有配重錘7,用以克服執行機構重量,減輕操作者勞動強度,刻度盤18及定位釘19用以控制板軸梁12的轉動角度。工作時,工件放在機體3的工作臺面上,轉動搖把15,通過傳動軸17、錐齒輪16帶動絲桿8轉動,使壓緊梁9沿滑軌14下移,壓緊刀10將工件壓緊,扳動板軸梁12的手把,利用轉動刀11將工件折彎成型,反方向轉動搖把15,將壓緊梁9抬起,取出工件即可。
        本實用新型用固定、對稱安裝在端軸21上的拐臂5和安裝在拐臂5上的調整機構及轉動刀11將工件折邊,結構簡單,操作方便。
