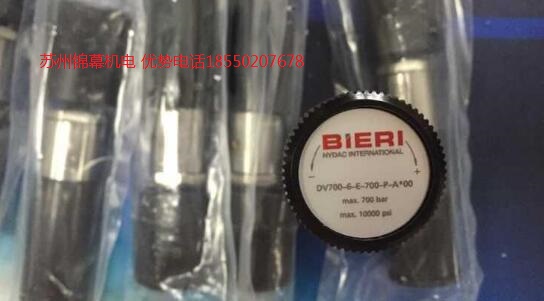

BKP11-0,79-700-22,5-190-P-C*00瑞士BIERI比利高壓柱塞泵

檢查機床相關電路（圖），發現機床電源空開斷電跳閘（NFBSKIP受K23和K43繼電器控制。K23繼電器用于機床操作PN設置中的軟件控制斷電，即M30指令完成后機床自動斷電；K43繼電器是硬件控制機床斷電。分別測量兩個繼電器，斷電情況下

儀表框架3500/05-01-02-00-01 儀表框架3500/05-01-02-00-00-00
電源模塊3500/15-02-02-00    儀表框架3500/05-02-04-00-00-00

均處于常開正常狀態，基本可排除軟件故障。K43繼電器工作時受控于K42，K42與機床電柜門開關狀態關聯。檢查機床電氣柜門鑰匙開關狀態正常。為確定故障點，先取下K42繼電器，此時K42處于斷開狀態，K43繼電器線圈無電壓，不會吸合，機床能正常上電。在通電情況下，使用萬用表電壓擋測量K42線圈輸入端（241號線）電壓為13.7V，再測量其上端P1部分輸出

歐姆龍接近開關 傳感器 旋轉式編碼器
OMRON E2E-X18ME1-Z 2M BY OMS OMRON E2E-X18ME1-Z 2M BY OMS
OMRON E2E-X18ME1-Z 2M BY OMS OMRON E2E-X18ME1-Z 2M BY OMS

電壓，同樣是13.7V.查看電氣圖紙，P1端從機床VPA002B板路上輸出，該板路共有3個P1端，其中1個P1端是外圍DC24V輸入，測量此處正常，另外兩路P1是通過板路內部線路分出的兩個DC 24V端口淇中1個端口輸出至241號線路）。測量這兩個24V端口輸出電壓均為13.7V，顯然該電壓與入口端電壓不符合。據此確認是這塊電路板出現故障，拆下該板仔細檢

臺灣七洋7ocean電磁閥
DSV-G02-5B-D24-20，  DSV-G02-5B-D24-20，
DSV-G02-6B-D24-20，  DSV-G02-7B-D24-20

查，發現線路板背部有明顯燒蝕現象，正是P1端輸入到幾個分支的線路。為保證該電路板能正常使用，將燒蝕線路切斷，在燒蝕線路的幾個焊點之間重新引入新線路。修復該電路板后，裝上K42繼電器，通電測試，機床正常上電，故障排除。
