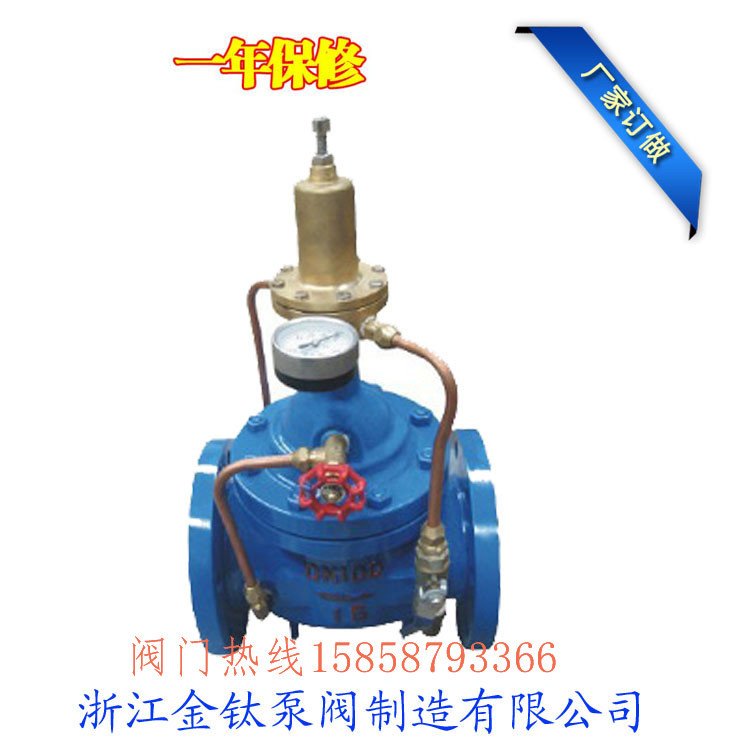

500X-16P泄壓/持壓閥DN400（管道超壓保護閥）不銹鋼水力閥石獅廠家

產品品牌：金鈦閥門

產品型號：500X

公稱通徑：DN20~DN1000

公稱壓力：1.0~4.0Mpa

適用介質：水、油品

適用溫度：0~80℃

連接形式：法蘭

材質：鑄鐵，鑄鋼，球磨鑄鐵，不銹鋼



1、500X-16P泄壓/持壓閥DN400（管道超壓保護閥）不銹鋼水力閥概述：

主要用于高層大樓消防測試循環系統的泄壓，以防止水壓過高造成系統故障。持壓泄壓閥的工作原理：泄壓閥原理是，當管路中的壓力大于卸壓閥的設定壓力的時候，油液會有卸壓閥處流出，從而控制管路中的壓力不會超過某一限定值。

一、泄壓閥原理是，當管路中的壓力大于卸壓閥的設定壓力的時候，油液會有卸壓閥處流

出，從而控制管路中的壓力不會超過某一限定值。針式卸壓閥，是通過調整閥門中的彈簧

力長短，來調節壓緊力，當管路中壓力高于設定值時，彈簧被反向壓迫，從而密封頂針打

開，油液泄漏流出，起到保護設備，調節系統壓力的作用。

二、泄壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管

系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供

水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主

閥上游供水壓力。

2、500X-16P泄壓/持壓閥DN400（管道超壓保護閥）不銹鋼水力閥特點：

金鈦閥門生產的500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下;做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。

3、500X-16P泄壓/持壓閥DN400（管道超壓保護閥）不銹鋼水力閥參數：

4、500X-16P泄壓/持壓閥DN400（管道超壓保護閥）不銹鋼水力閥原理：

金鈦生產的500X持壓泄壓閥是在系統的線路和設備用于防止壓力過大自動閥門。當系統壓力超過前面設定的，由閥彈簧的力時，閥盤抬離其閥座，從而允許一些系統流體介質通過閥出口流出，直到系統壓力降低到剛好低于閥的溢流設定點壓力。彈簧然后重新落坐閥門。500X持壓泄壓閥當設定壓力被超過，則溢流閥成為阻力最小的路徑作為閥被強制打開，并且流體的一部分通過輔助路線泄出。功能相似產品金鈦還有：AX742隔膜式安全泄壓持壓閥/AX742（AX107X）活塞式安全泄壓持壓閥利用導閥感應主閥上游壓力

     一、持壓泄壓閥調整為持壓閥時：當主閥上游壓力低于導閥12調定值時，導閥關小使得主閥膜片上表面壓力增加，主閥關小或關閉;當主閥上游壓力上升時，導閥開度增加，使得主閥膜片上表面壓力減小，主閥開度增大。

     二、持壓泄壓閥調整為泄壓閥時：當主閥上游壓力低于導閥12設定值時，導閥關閉，上游壓力通過針閥傳遞給膜片上方，使主閥維持關閉；當上游壓力突然上升超過導閥設定值時，導閥開啟，排放膜片上部的壓力水，使主閥迅速開啟，大量泄水降壓，直至導閥設定值以下，才緩慢關閉，不會產生二次水錘。

三、持壓泄壓閥導閥出廠設定壓力值不適合現場要求，可做如下調整：先松開導閥手輪下的鎖緊螺母，然后順時針擰動導閥手輪為增加壓力，反之為降低壓

5、500X-16P泄壓/持壓閥DN400（管道超壓保護閥）不銹鋼水力閥安裝要求：

金鈦生產的500X泄壓閥持壓閥前必須安裝過濾器。調節時導閥上的螺桿應退出，啟動水泵讓水泵由泄壓閥泄出，逐漸擰入調節螺桿，使壓力逐步升高，一直到所需設定的壓力為主。調定后擰緊螺母。

6、500X-16P泄壓/持壓閥DN400（管道超壓保護閥）不銹鋼水力閥可能出現的故障及排除方法:

故障現象	故障原因	排除方法
不泄壓或泄壓不穩	●導向閥芯被卡住 ●進出水口方向向反 ●未進行壓力調整	●拆下來調整 ●調整過來 ●調整導閥調節螺桿
不持壓	●主閥體內有雜物 ●主閥膜片損壞 ●壓力調整不適宜	●清除雜物 ●更換主閥膜片 ●重新調整調節螺桿
有異常聲音	●主閥體內有雜物 ●針閥開的過大	●清除雜質 ●調節針閥
