品牌/型號：Kyocra/ELCO/14-5804-010-000-829+特性：連接工作頻率：高頻MHz型號：14-5804-010-000-829+品牌：Kyocra/ELCO支持卡數：二合一接口類型：AC/DC芯數：10制作工藝：注塑加工定制：否針數：10

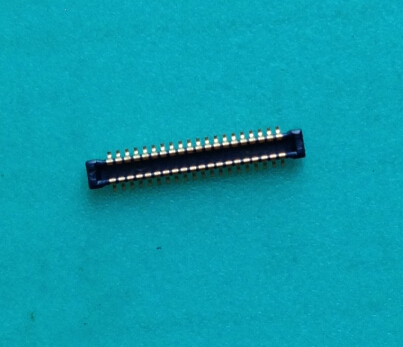

5804系列   0.4mm間距 垂直嵌合-垂直嵌合 SMT　無輔助鋼片
系列名 5804
極數 10～80
嵌合高度 0.9mm
極間距 0.4mm
額定電流 DC 0.3A MAX./Contact
額定電壓 DC 50V/Contact
耐壓值 AC 250Vrms/min.
 5804系列

概要
應市場中移動電話，數碼AV設備對于小型化，薄型化的需求增加開發的0.4mm間距，嵌合高度0.9mm的電路板對電路板連接器。側寬僅為2.4mm，進一步實現了省面積化。

特長
(1) 嵌合高度0.9mm，側寬2.4mm的窄形連接器。為電路板實裝面積的省面積化做出貢獻。
(2) 窄形，低背的同時在端子里側設置下壁保證無金屬露出，制品的端子焊盤對角線間可以進行焊盤配線，適合高密度實裝。
(3) 接點部采用[夾扣接點形狀]，擁有對耐振動與跌落沖擊能起到充分防護作用的構造。此外，對插頭的端子形狀施以[twin-rib]構造，防止焊錫飛散，電路板廢料的混入，實現了高度的接觸信賴性。
(4) 嵌合時的鎖扣構造采用獨自的鎖扣構造。低背的同時擁有良好的按鍵感，強化拔去時的保持力。
(5) 可以提供對應實裝工程的檢測工具。
(6) 對應自動實裝。每捆壓紋帶3,000pcs
(7) 環保的RoHS指令對應產品。
(8) 鍍層規格
編碼 接點部 端尾部 RoHS指令
829+ Au（0.1～0.3μm) Au（0.03～0.15μm) 對應
14-5804-010-000-829+
14-5804-016-000-829+
14-5804-020-000-829+
14-5804-024-000-829+
14-5804-030-000-829+
14-5804-034-000-829+
14-5804-040-000-829+
14-5804-044-000-829+
14-5804-050-000-829+
14-5804-054-000-829+
14-5804-060-000-829+
14-5804-070-000-829+
14-5804-080-000-829+
145804010000829+
145804016000829+
145804020000829+
145804024000829+
145804030000829+
145804034000829+
145804040000829+
145804044000829+
145804050000829+
145804054000829+
145804060000829+
145804070000829+
145804080000829+
24-5804-010-000-829+
24-5804-016-000-829+
24-5804-020-000-829+
24-5804-024-000-829+
24-5804-030-000-829+
24-5804-034-000-829+
24-5804-040-000-829+
24-5804-044-000-829+
24-5804-050-000-829+
24-5804-054-000-829+
24-5804-060-000-829+
24-5804-070-000-829+
24-5804-080-000-829+
245804010000829+
245804016000829+
245804020000829+
245804024000829+
245804030000829+
245804034000829+
245804040000829+
245804044000829+
245804050000829+
245804054000829+
245804060000829+
245804070000829+
245804080000829+
