3600MHz采樣率測力儀表秦合源高采樣率儀表隆重推出實時&高速數字變送測力儀表

秦合源高采樣率測力儀表QLKZQ-84主要用途

單向實時力值顯示、峰值&谷值檢測/顯示保持

1. 定值 DO 輸出與模擬量 AO 變 送

2. 實時&高速數字變送：將瞬時力值或瞬時 AD 值（采樣頻率：3600Hz）通過數字通信 接口（最高波特率：115.2kbps）發送至上位機，由上位機進行力值分析

銷售熱線:     0755-86066036、86061700、86640413

手機:          13682686710 （呂經理）
13713541988  （許工）
13537810536  （蔣工）

傳真:          0755-86640900

工作QQ:     695807974、1815913542、1369740610

郵箱: 695807974@qq.com 1815913542@qq.com

網址: http://www.qhytech.com

主要特點

1. 整機 EMC 設計，抗干擾能力強，適用于工業環境。 ?

2. 32 位 ARM CPU，48MHz 主頻，運算速度快。 ?

3. 6+8 位紅色 LED 數碼管，英文字符/數字顯示。 ?

4. 4 種定值輸出模式：力值上下限 DO 報警模式、力值增量 DO 輸出模式、力值減量 DO 輸出模式與力值區間 DO 輸出模式。 ?

5. 可選用“開機后自動進入峰值&谷值檢測運行狀態”功能。 ?

6. 峰值&谷值檢測過程可通過 DI 按鈕、按鍵與通信命令進行啟�？刂啤� ?

7. 具有上電自動初始置零、自動零位跟蹤、零位微調、零位校準與加載校準功能。 ?

8. 可選用數字校準功能。 ?

9. 具有自動加密、按鍵加密、按鍵解密、數字設定、數字調校與接口測試功能。 ?

10. 采用多任務工作模式，在進行參數設定等操作時，不影響測力與控制過程。

三、技術指標

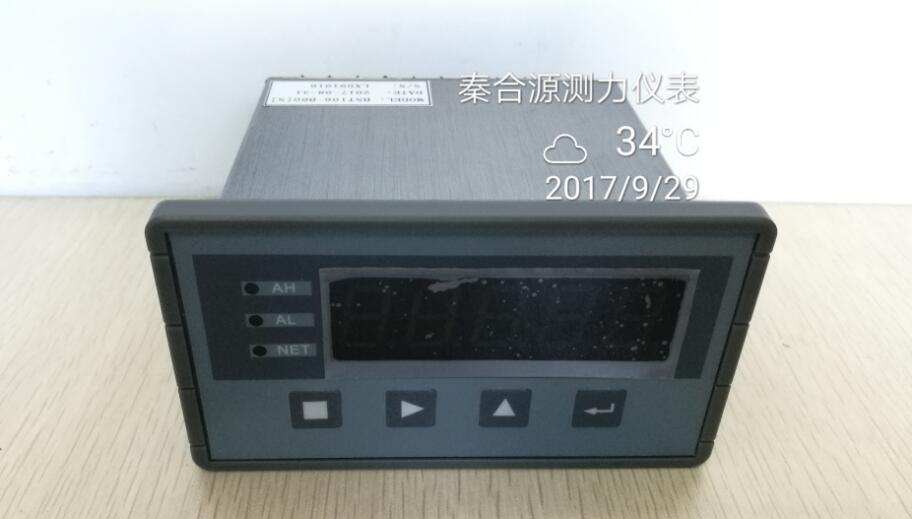

產品實物圖：

深圳市秦合源科技有限公司成立于2009年，位于深圳市東進戰略中心龍崗區。成立之初立足于稱重、測力傳感器領域，經過多年的持續發展，逐漸成長為一家集研發、生產、銷售為一體的稱重、測力控制自動化高科技企業。我們始終秉承為客戶提供高性價比的產品及優秀的服務，致力于為客戶提供專業的稱重、測力解決方案，成就深圳秦合源公司一路發展。

秦合源推出經濟型稱重測力儀表QLKQZ-82精度高用于稱重測力控制帶變送輸出，深圳市秦合源專注傳感器，專業供應高精度高采樣率稱重測力儀表，稱重儀表，測力儀表，測力控制儀表傳感器

主要特點

1. 整機 EMC 設計，精度高，適用于工業環境。 ?

2. 24 位∑-△ADC，內部分辨率 1/1,000,000； ?

3. 采用獨特的濾波算法，確保在振動較強時測量結果的穩定性與準確度，以及在重量變化時的快速反應能力。

4. 可選用數字校準與分段修正功能。



5. 產品實物圖：

6.

三、技術指標

電源	DC24V±20%，Max. 5W
運算速度	32 位 ARM CPU，48MHz 主頻
采樣頻率	1280Hz
顯示	5 位紅色 LED 數碼管，英文字符/數字
激勵電壓/最大電流 1	DC5V/120mA   [8-350Ω 稱重傳感器]
激勵電壓/最大電流 2：DC12V/200mA	變送器
輸入信號	0~19.5mV傳感器（輸出靈敏度： 1.0~3.5mV/V）； 0~2.5V，0~5V，0~10V變送器； 0~20mA變送器
輸出信號	1 路可選配、可定義的模擬量信號輸出[AO：0~20mA，0.05%FS] 2 路繼電器開關（含常開與常閉觸點）輸出上/下限報警信號[DO： AC250V/DC24V，1A] RS232 與 RS485通信口
外形尺寸	107 × 60 × 100   mm
開孔尺寸	94 × 47 mm
工作溫度	-25℃～+40℃
前面板防護等級	IP65
準確度等級	III
檢定準確度	0.03%



銷售熱線:     0755-86066036、86061700、86640413

手機:          13682686710 （呂經理）
                  13713541988  （許工）
                  13537810536  （蔣工）

傳真:          0755-86640900

工作QQ:     695807974、1815913542、1369740610

郵箱:          695807974@qq.com   1815913542@qq.com

網址:         http://www.qhytech.com

秦合源推出經濟型稱重測力儀表QLKQZ-82精度高用于稱重測力控制帶變送輸出，深圳市秦合源專注傳感器，專業供應高精度高采樣率稱重測力儀表，稱重儀表，測力儀表，測力控制儀表傳感器

主要特點

1. 整機 EMC 設計，精度高，適用于工業環境。 ?

2. 24 位∑-△ADC，內部分辨率 1/1,000,000； ?

3. 采用獨特的濾波算法，確保在振動較強時測量結果的穩定性與準確度，以及在重量變化時的快速反應能力。

4. 可選用數字校準與分段修正功能。



5. 產品實物圖：

6.

三、技術指標

電源	DC24V±20%，Max. 5W
運算速度	32 位 ARM CPU，48MHz 主頻
采樣頻率	1280Hz
顯示	5 位紅色 LED 數碼管，英文字符/數字
激勵電壓/最大電流 1	DC5V/120mA   [8-350Ω 稱重傳感器]
激勵電壓/最大電流 2：DC12V/200mA	變送器
輸入信號	0~19.5mV傳感器（輸出靈敏度： 1.0~3.5mV/V）； 0~2.5V，0~5V，0~10V變送器； 0~20mA變送器
輸出信號	1 路可選配、可定義的模擬量信號輸出[AO：0~20mA，0.05%FS] 2 路繼電器開關（含常開與常閉觸點）輸出上/下限報警信號[DO： AC250V/DC24V，1A] RS232 與 RS485通信口
外形尺寸	107 × 60 × 100   mm
開孔尺寸	94 × 47 mm
工作溫度	-25℃～+40℃
前面板防護等級	IP65
準確度等級	III
檢定準確度	0.03%



銷售熱線:     0755-86066036、86061700、86640413

手機:          13682686710 （呂經理）
                  13713541988  （許工）
                  13537810536  （蔣工）

傳真:          0755-86640900

工作QQ:     695807974、1815913542、1369740610

郵箱:          695807974@qq.com   1815913542@qq.com

網址:         http://www.qhytech.com

秦合源推出經濟型稱重測力儀表QLKQZ-82精度高用于稱重測力控制帶變送輸出，深圳市秦合源專注傳感器，專業供應高精度高采樣率稱重測力儀表，稱重儀表，測力儀表，測力控制儀表傳感器

主要特點

1. 整機 EMC 設計，精度高，適用于工業環境。 ?

2. 24 位∑-△ADC，內部分辨率 1/1,000,000； ?

3. 采用獨特的濾波算法，確保在振動較強時測量結果的穩定性與準確度，以及在重量變化時的快速反應能力。

4. 可選用數字校準與分段修正功能。



5. 產品實物圖：

6.

三、技術指標

電源	DC24V±20%，Max. 5W
運算速度	32 位 ARM CPU，48MHz 主頻
采樣頻率	1280Hz
顯示	5 位紅色 LED 數碼管，英文字符/數字
激勵電壓/最大電流 1	DC5V/120mA   [8-350Ω 稱重傳感器]
激勵電壓/最大電流 2：DC12V/200mA	變送器
輸入信號	0~19.5mV傳感器（輸出靈敏度： 1.0~3.5mV/V）； 0~2.5V，0~5V，0~10V變送器； 0~20mA變送器
輸出信號	1 路可選配、可定義的模擬量信號輸出[AO：0~20mA，0.05%FS] 2 路繼電器開關（含常開與常閉觸點）輸出上/下限報警信號[DO： AC250V/DC24V，1A] RS232 與 RS485通信口
外形尺寸	107 × 60 × 100   mm
開孔尺寸	94 × 47 mm
工作溫度	-25℃～+40℃
前面板防護等級	IP65
準確度等級	III
檢定準確度	0.03%
