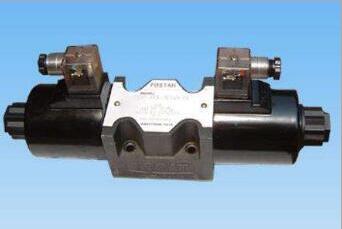

SWH-G02-B3-DL-20臺灣LIYAN利研電磁閥，閥和插裝件相組合

電磁閥作先導閥構成的液控單向閥。如果過渡板內右邊的1孔被堵住，其控制原理的圖形符號為下圖；如果過渡板內左邊的1孔被堵住則圖形符號為上圖。兩種情況A+B的油液均可自由通過。圖中代號1在初始位置，油液反向(B．)A)被截止，即電磁鐵不通電時，行使單向閥的功能，而當電磁鐵通電時，主閥上腔控制油經阻尼1一電磁閥右位—>油口T一油口Y一油箱，因而實現B--A的油液也可流動，即不通電為單向閥功能，通電為液

臺灣SHENYU葉片泵
VPC-FB-40、 VHO-F-15、  VHO-F-20、  VHI-F-30、
VHI-F-40、  AHPF-30、   AHPF-40、   VR15-70、

控單向閥功能圖中代號O的情況則與上述相反，齒輪泵不通電時油液正反方向都可流動，為液控單向閥功能，而通電則只能是單向閥功能。d．電液換向閥的工作原理。由2-4個插裝單元和先導電磁閥可組成二位二通、二位三通、三位三通、四位三通、三位四通、四位四通與十二位四通等電液動換向閥。圖6-154(a)為由4個插裝單元1、2、3、4和一先導電磁閥構的三位四通電液換向閥的結構原理圖。當先導磁閥的電磁

高壓齒輪泵
1AG1P13  1AG1P0SR, 1AG1P01R ,1AG1P02R,1AG1P27R
1AG1P35R,1AG1P04R  1AG1P05R, 1AG1P06R IAG1P07R,

鐵IDT通電，由P來的控制壓力油經先導電磁閥的左位后分別進入插裝件、4的控制腔（彈簧腔），使閥1、4關閉，而插裝件2、3彈簧腔的控制油經先導電磁閥左位后，再經T油道流回油箱而泄壓，因此閥2、3可打開，這樣主油路可實現P-A，B- T的流動。當先導電磁閥2DT通電，先導電磁閥右位工作，與上述康理相同，插裝件2、3關閉，1、4打開可實現主油流P- B，A+T的流動。當電磁鐵1DT與2DT均不通電，先導電磁閥處

福伊特 齒輪泵 電磁閥
IPVP5-40-101  IPVP5-50-101  IPVP5-64-101  IPVP6-80-101
IPVP6-100-101 IPVP6-125-101 IPVP7-125-111 IPVP7-160-111
IPVP7-200-111 IPVP7-250-111 IPV7-125-111  IPV7-160-111

于中位時，插件的彈簧腔均通壓力油，因而閥1、2、3、4均處于關閉狀態，油P、A、B、T均不互通。改變先導電磁閥的中位職能狀況，同樣可實現插裝式三位四通電液換向閥不同的中位職能狀況，以適應不同要求的需要。為了防止液壓系統工作過程中對控制壓力油出現干擾現象，常在控制油路中增設梭閥的先導控制油路，以保證控制油的控制壓力，使控制壓力油總取自壓力最高處
