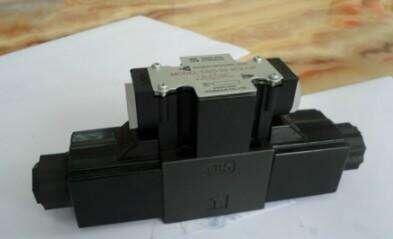

SWH-G02-B2-DL-20臺灣LIYAN利研電磁閥

插裝式溢流閥的工作原理。將小流量常規的先導調壓（溢流）閥和插裝件相組合，可實現插裝閥對壓力的控制。液壓邏輯系統中的溢流閥，是由一小流量先導調壓（溢流）閥和邏輯單元組成，圖6-155所示的插裝溢流閥的工作原理和普通溢流閥同，相當于二級（先導+主閥）溢流閥。上部的先導溢流閥起調壓作用，再利用邏輯閥芯上下兩端的壓力差和彈簧力的平衡原理來進行壓力控制，起定壓和穩壓作用。插裝式溢流閥也可根據

福伊特 齒輪泵 電磁閥
IPVP7-160-111 IPVP7-200-111 IPVP7-250-111 IPV7-125-111
IPV7-160-111  IPV7-200-111  IPV7-250-111  IPVP5-32-101

不同需要，去設計油路塊，齒輪泵構成普通溢流閥類的外控外泄、外控內泄、內控外泄和內控內泄等形式。圖6-155為內控內泄式，B孔接油箱。b．插裝式電磁溢流閥的工作原理。圖6-156為電磁溢流閥插裝閥結構例。其工作原理與前述的普通電磁溢流閥相同，先導電磁閥有常開與常閉兩種，是通電卸壓還是斷電卸壓由此而定。圖中圖形符號表通電升壓c．插裝式卸荷閥的工作原理。圖6-157為插裝式卸荷閥結構例。

高壓齒輪泵
1AG1P,   1AG1P0S   1AG1P01,  1AG1P02  1AG1P27,
1AG1P04, 1AG1P05   1AG1P06,  1AG1P07  1AG1P09

泵的出口與A口相連，B口與油箱相連，拉制油從X口進入。當控制油壓力大于先導調壓閥調壓手柄預先調定的壓力時，先導球閥打開，控制回油從Y口經一單獨的回油管流回油箱，泵卸荷。插裝式流量控制閥的二原理。在插裝閥的控制蓋板上安裝調節螺釘，對閥芯的行程開度大小進

臺灣SHENYU葉片泵，
VP-20F-AON、VP-30F-AON、VP-40F-AON、VPC-30-FA3
VPC-40-FA3、VPC-FB-15、 VPC-FB-20、 VPC-FB-30

行控制，達到改變由A+B通流面積的大小， 從而可對流經插裝閥的流量大小進行控制，成為插裝式節流閥。圖6-158為常見的插裝式節流閥的結構例及圖形符號。同樣可與壓力補償閥組合構成插裝式調速閥。
