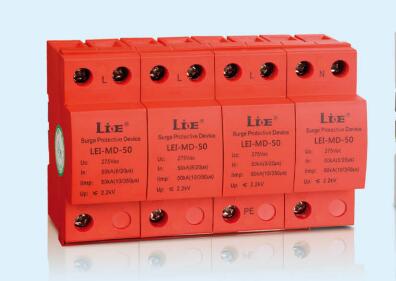

SPDIimp10/350us12.5KA防雷器

一、產品應用

     低壓電源線路引入的總配電箱、配電柜處裝設I級實驗的電涌保護器，以及配電變壓器設在本建筑物內或附設于外墻處，并在低壓側配電屏的母線上裝設I級實驗的電涌保護器時，電涌保護器每一保護模式的沖擊電流值，當電源線路無屏蔽層時可按本規范式（4.2.4-6）計算，當有屏蔽層時可按本規范式（4.2.4-7）計算，式中的雷電流應取等于100kA。

   限壓型電涌保護器，適用于安裝在220V/380V(50/60HZ)或者230V/400V(50/60HZ)的低壓供配電系統，通常安裝在防雷分區LPZ0區→LPZ1區或LPZ1區→LPZ2區的計算機房、監控機房、消防機房、電話機房、辦公和家庭建筑配電機房及其它弱電機房處，專為保護低壓電氣裝置不受感應雷擊和浪涌危害而設計。本產品具有先進的結構設計、優質的材料器件、可靠的制造工藝、卓越的安生性能，為電氣設備提供全方位的防雷電保護。 二、技術參數： 產品名稱 SPD類型 最大持續工作電壓 標稱放電電流電壓保護水平 響應時間 斷續流能力 單級寬度 連接線徑 工作狀態指示 BILID-100 限壓型385V60KA ＜2.3KV ＜25ns 無續流 36mm ＜35m㎡ 窗口變紅更換 三、安裝說明： (1)電涌保護器前端必須安裝熔斷器或斷路器以防止因雷擊而產生的工頻續流對開關型SPD及其線路的損壞,防止因限壓型器件的老化而引起漏電流增大而造成的線路故障。 (2)電涌保護器必須由專業人士安裝,安裝時應斷開電源.先連接接地端,再連接其他線路。 (3)電涌保護器一旦安裝好,不要隨意更改產品安裝位置和接線方式,否則會影響防雷系統的功能。 四、售后服務 對我公司銷售產品存在質量問題不能正常工作的，自售出之后一個月內，您可以選擇退貨、更換或維修。維修時間：3天（不含運輸時間）。在一年保修期內，因產品質量問題或雷擊而導致的產品損壞，我方負責保修。
二、介紹
    現代防雷技術認為任何單項技術都不能保證設施免遭雷電和感應瞬態的危害，它們能嚴重損害甚至破壞電子系統。需要采取整體解決方案來提供直擊雷保護和接地，同時配合有效的電涌保護，使有價值的財產、數據和人身都得到保證和安全。 電涌保護器作用 電涌保護器作用是把竄入電力線、信號傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，或將強大的雷電流泄流入地，保護被保護的設備或系統不受沖擊而損壞！電涌保護接線方式采用凱爾文連接，可以達到最大防護效果。 電涌保護器原理 電涌保護器在正常情況下為斷路，當有雷電流（過電壓浪涌）產生時，電涌保護器與接地系統連接的線路接通，使雷電流通過接地系統泄放到大地。 電涌保護器安裝 對于電涌保護器，常規安裝應遵循下述步驟： 1）確定放電電流路徑； 2）標記在設備終端引起的額外電壓降的導線； 3）為避免不必要的感應回路，應標記每一設備的 PE導體； 4）設備與電涌保護器之間建立等電位連接； 5）要進行多級電涌保護器的能量協調。 為了限制安裝后的保護部分和不受保護的設備部分之間感應耦合，電涌保護器需進行一定測量。通過感應源與犧牲電路的分離、回路角度的選擇和閉合回路區域的限制能降低互感，當載流分量導線是閉合回路的一部分時，由于此導線接近電路而使回路和感應電壓而減少。SPDIimp10/350us12.5KA防雷器
