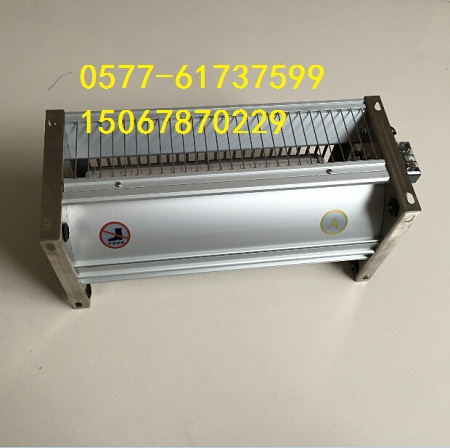

GFDD490-120B干式橫流冷卻風機40W/220V的簡介如下：

產品概述：

GFDD系列頂吹式干式變壓器用橫流式冷卻風機（下稱：干變橫流冷卻風機）主要用于干式變壓器冷卻增容，及電子設備、配電柜、高低壓開關柜等強迫送風冷卻。干式變壓器配上本風機散熱后，可增容40~50%運行，從而大大提高干式變壓器的承載能力，并延長了干式變壓器的使用壽命，是國內外廠家普遍采用的最經濟有效的方式。

本產品嚴格按JB/T8971－1999《干式變壓器用橫流式冷卻風機》設計生產。電機定、轉子鐵芯采用優質冷軋硅鋼片；低噪音軸承；葉輪采用鋁合金表面電泳處理，再通過精細的動平衡調校；左右端板采用不銹鋼板沖壓成型，進風板、出風板和導風板采用鋁合金型材搭扣組合；整個風機結構合理，造型美觀，具有風量大、噪聲小、溫升低、壽命長、運行平穩、安裝方便等特點。

工作原理：

該系列冷卻風機用于干式變壓器時，風機置于變壓器線圈下部兩側，將冷風直接吹進變壓器的線圈高、低壓冷卻風道，散熱效果明顯，可保障變壓器的正常運行并延長其使用壽命。（風機開、停及變壓器的超溫報警、超溫跳閘等功能有溫控裝置提供）。

型號規格（A、B型）	電壓/頻率 (V/Hz)	轉速 (r/min)	功率 (W)	風量 ≥(m/h)	噪聲 DB(A)	風壓 ≥(Pa)	配用干變容量 (KVA)	每套干變配用臺數
GFDD440-90	220/50	1300	25	570	51	22	400-800	4
GFDD560-90	220/50	1300	40	750	53	22	500-800	4
GFDD660-90	220/50	1300	40	900	53	22	630-1000	4
GFDD760-90	220/50	1300	40	1050	53	22	100-800	4或2
GFDD860-90	220/50	1300	40	1200	53	22	315-500	2
GFDD365-120	220/50	1300	40	580	53	23	315-630	6
GFDD385-120	220/50	1300	40	630	53	23	400-1000	6
GFDD440-120	220/50	1300	40	750	53	23	800-1250	6
GFDD470-120	220/50	1300	40	810	53	23	800-1000	6
GFDD490-120	220/50	1300	40	850	53	23	1000-1600	6
GFDD520-120	220/50	1300	40	900	53	23	1250-2000	6
GFDD560-120	220/50	1300	60	930	53	23	1600-2000	6
GFDD590-120	220/50	1300	60	950	53	25	2000-2500	6
GFDD690-120	220/50	1300	60	1050	55	25	2500-3150	4或6
GFDD770-120	220/50	1300	60	1130	55	25	800-1000	4
GFDD860-120	220/50	1300	60	1300	55	30	1000-1600	4
GFDD365-150	220/50	1300	60	950	55	30	630-1100	6
GFDD470-150	220/50	1300	60	1250	57	30	800-1600	6
GFDD490-150	220/50	1300	60	1300	57	30	1600-2000	6
GFDD590-150	220/50	1300	90	1550	57	30	2000-2500	6
GFDD690-150	220/50	1300	90	1700	59	30	2500-3150	6
GFDD770-150	220/50	1300	90	1800	59	30	3150-5000	6
GFDD770-150	220/50	1300	90	1800	59	30	3150-5000	6

外形尺寸和安裝：

型號	L	L1	L2	L3	A	A1	B	B1	C	底腳安裝孔
GFDD440-90	440	400	380	416	130	100	150	120	15	4-φ7*13
GFDD560-90	560	520	500	536	130	100	150	120	15	4-φ7*13
GFDD660-90	660	620	600	635	130	100	150	120	15	4-φ7*13
GFDD760-90	760	720	700	736	130	100	150	120	15	4-φ7*13
GFDD860-90	860	820	800	836	130	100	150	120	15	4-φ7*13
GFDD365-120	365	326	305	341	150	120	170	150	15	4-φ7*10
GFDD385-120	385	346	325	361	150	120	170	150	15	4-φ7*10
GFDD440-120	440	401	380	416	150	120	170	150	15	4-φ7*10
GFDD470-120	470	431	410	446	150	120	170	150	15	4-φ7*10
GFDD490-120	490	451	430	466	150	120	170	150	15	4-φ7*10
GFDD520-120	520	481	460	496	150	120	170	150	15	4-φ7*10
GFDD560-120	560	521	500	536	150	120	170	150	15	4-φ7*10
GFDD590-120	590	551	430	566	150	120	170	150	15	4-φ7*10
GFDD690-120	690	651	630	666	150	120	170	150	15	4-φ7*10
GFDD770-120	770	731	710	746	150	120	170	150	15	4-φ7*10
GFDD860-120	860	821	800	836	150	120	170	150	15	4-φ7*10
GFDD365-150	365	325	305	341	190	162	200	172	15	4-φ7*10
GFDD470-150	470	430	410	446	190	162	200	172	15	4-φ7*10
GFDD490-150	490	450	430	466	190	162	200	172	15	4-φ7*10
GFDD590-150	590	550	530	566	190	162	200	172	15	4-φ7*10
GFDD690-150	690	650	630	666	190	162	200	172	15	4-φ7*10
GFDD770-150	770	730	710	746	190	162	200	172	15	4-φ7*10

外形尺寸和安裝：

型號	L	L1	L2	L3	B	B1	A	A1	C	底腳安裝孔
GFD440-90	440	400	380	416	130	100	150	120	15	4-φ7*13
GFD560-90	560	520	500	536	130	100	150	120	15	4-φ7*13
GFD660-90	660	620	600	635	130	100	150	120	15	4-φ7*13
GFD760-90	760	720	700	736	130	100	150	120	15	4-φ7*13
GFD860-90	860	820	800	836	130	100	150	120	15	4-φ7*13
GFD365-120	365	325	305	341	150	120	170	150	15	4-φ7*10
GFD385-120	385	345	325	361	150	120	170	150	15	4-φ7*10
GFD440-120	440	400	380	416	150	120	170	150	15	4-φ7*10
GFD470-120	470	430	410	446	150	120	170	150	15	4-φ7*10
GFD490-120	490	450	430	466	150	120	170	150	15	4-φ7*10
GFD520-120	520	480	460	496	150	120	170	150	15	4-φ7*10
GFD560-120	560	520	500	536	150	120	170	150	15	4-φ7*10
GFD590-120	590	550	430	566	150	120	170	150	15	4-φ7*10
GFD690-120	690	650	630	666	150	120	170	150	15	4-φ7*10
GFD770-120	770	730	710	746	150	120	170	150	15	4-φ7*10
GFD860-120	860	820	800	836	150	120	170	150	15	4-φ7*10
GFD365-150	365	325	305	341	190	162	200	172	15	4-φ7*10
GFD470-150	470	430	410	446	190	162	200	172	15	4-φ7*10
GFD490-150	490	450	430	466	190	162	200	172	15	4-φ7*10
GFD590-150	590	550	530	566	190	162	200	172	15	4-φ7*10
GFD690-150	690	650	630	666	190	162	200	172	15	4-φ7*10
GFD770-150	770	730	710	746	190	162	200	172	15	4-φ7*10

安裝步驟：
1、冷卻風機一般安裝在干式變壓器下夾件旁邊，將底下及外面的冷空氣吹向干式變壓器的線圈內，使干式變壓器能充分冷卻。安裝時應根據冷卻風機的出風角度（與水平夾角約為135°）及出風口位置，使風機的出風能最順利地進入干式變壓器的高低壓線圈間的風道，從而使散熱效果最佳。
2、該冷卻風機安裝一般采用下底腳支撐式，這種安裝方式是將底架做成一框架并固定在夾件或底腳上，然后將風機安裝在框架上。為了減小風機的振動，安裝時應在底腳下墊上橡膠塊。
3、為了不影響冷卻風機的出風量，安裝時其進風口（指外側面）應與封閉的障礙物保持一定的距離（一般不小于10cm），使風機的進風順暢，建議風機進風口附近的外殼應開有通風孔。
