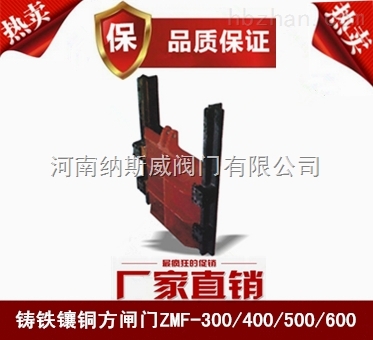

ZMF鑄鐵鑲銅方閘門
產品概述
ZMF鑄鐵鑲銅方閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。
ZMF鑄鐵鑲銅方閘門結構圖
產品結構特點和工作原理：
1.鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4.品種規格齊全，適應性廣。
5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
主要技術性能參數：
1.型號與規格：
方閘門：明桿式 ZMF DN300～DN2500mm
2.鑄鐵鑲銅閘門主要性能指標：
a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m
c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。
d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10
e）安裝位置：正常狀態下正向迎水、處于鉛垂狀態。
f）最大工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m
g）啟閉速度：不小于0.2m/min，不大于1.5m/min。
h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。
主要外形連接尺寸： 單位：mm
|
型 號 |
通徑 D |
A |
B |
E |
H |
b |
φd |
|
ZMF -300 |
300×300 |
425 |
145 |
55 |
600 |
20 |
φ20 |
|
ZMF -400 |
400×400 |
550 |
150 |
60 |
885 |
20 |
φ20 |
|
ZMF-500 |
500×500 |
615 |
195 |
70 |
1000 |
30 |
φ25 |
|
ZMF -600 |
600×600 |
720 |
205 |
83 |
1200 |
30 |
φ25 |
|
ZMF -700 |
700×700 |
848 |
236 |
91 |
1400 |
30 |
φ25 |
|
ZMF -800 |
800×800 |
945 |
265 |
110 |
1600 |
30 |
φ30 |
|
ZMF -900 |
900×900 |
1100 |
290 |
145 |
1600 |
30 |
φ30 |
|
ZMF -1000 |
1000×1000 |
1200 |
325 |
155 |
1700 |
35 |
φ30 |
|
ZMF-1200 |
1200×1200 |
1400 |
360 |
170 |
2335 |
40 |
φ30 |
|
ZMF -1400 |
1400×1400 |
1630 |
420 |
200 |
2720 |
40 |
φ35 |
|
ZMF -1500 |
1500×1500 |
1750 |
450 |
215 |
2900 |
40 |
φ35 |
|
ZMF -1600 |
1600×1600 |
1870 |
480 |
230 |
3100 |
40 |
φ35 |
|
ZMF -1800 |
1800×1800 |
2025 |
520 |
250 |
3356 |
40 |
φ35 |
|
ZMF-2000 |
2000×2000 |
2220 |
570 |
270 |
3680 |
50 |
φ40 |
|
ZMF -2200 |
2200×2200 |
2440 |
626 |
300 |
4040 |
50 |
φ40 |
|
ZMF-2500 |
2500×2500 |
2740 |
700 |
340 |
4580 |
50 |
φ40 |
